큰구조물가진, 건물가진, 교량가진_임팩트해머, 충격해머 IH-50_구조상태검사, 공진테스트, 모달분석_Impact Hammer_Structure, Modal test
공유 링크 만들기
Facebook
X
Pinterest
이메일
기타 앱
-
큰구조물, 건물, 공작기계, 교량, 자동차, 항공기, 선박, 배관, 발전소설비 등의 구조상태검사 (structure health testing), 공진테스트 (resonance determination) 및 모달분석 (modal analysis)을 위한 대형 사이즈 임팩트해머 (충격해머, Impact Hammer) IH-50 실물 영상 자료 입니다.

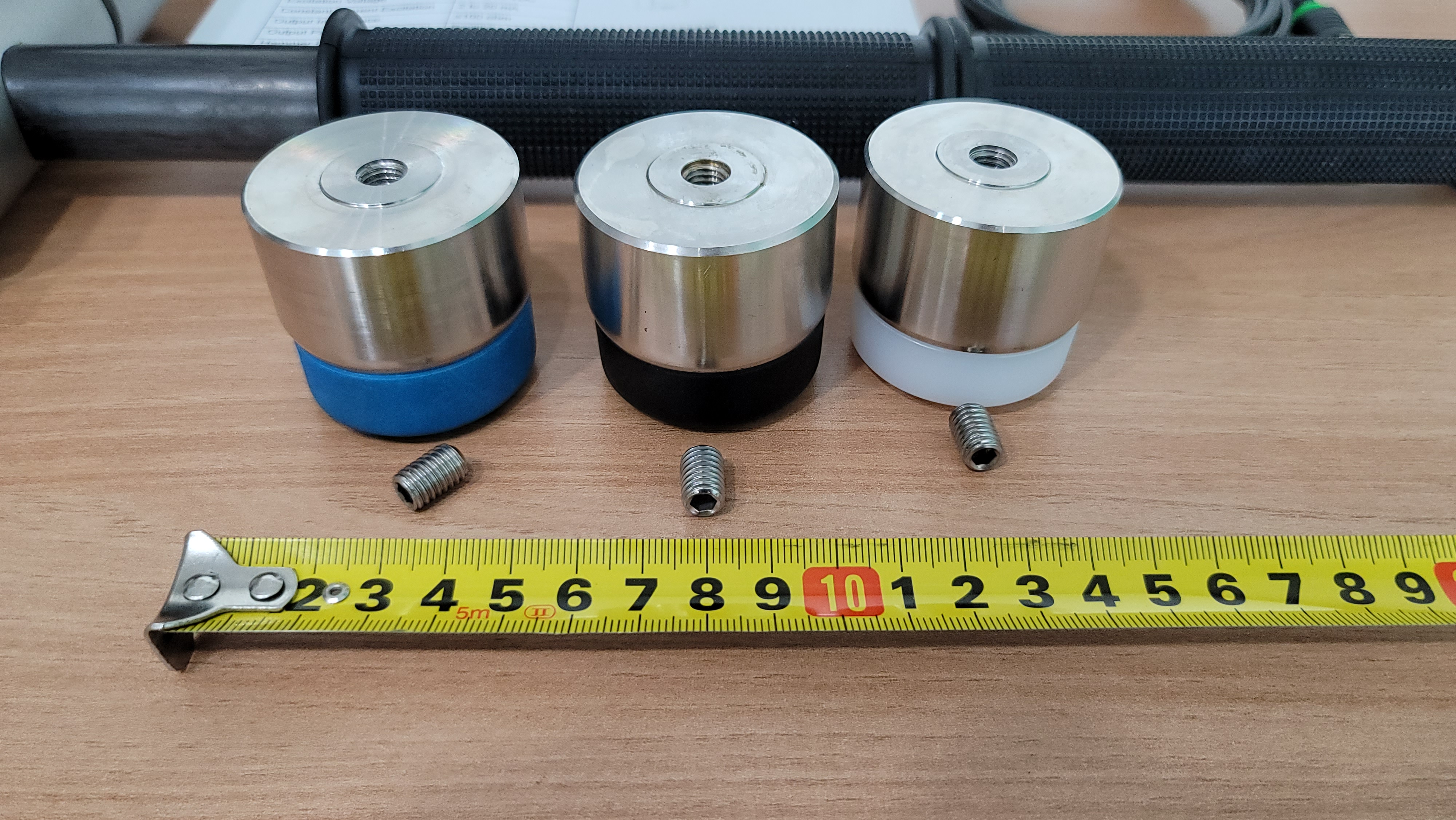

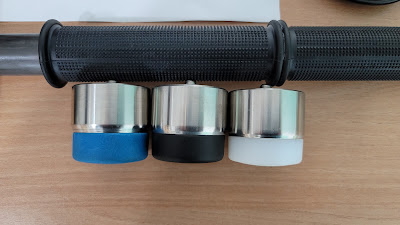

[IH-50 임팩트해머 (충격해머, Impact hammer)] 특징] - 대형사이즈 - IEPE (ICP, CCLD, CCP, Deltatron, Isotron) 타입으로 분석기까지 케이블 길이 (100m 이상) 길게 사용 가능 하며, 분석기와 직접 연결 가능 (중간 앰프 불필요) - 큰구조물가진, 건물가진, 공작기계가진, 교량가진, 발전소설비, 자동차 (전동화자동차, 전기자동차), 항공기, 선박, 배관, 모터, 펌프, 군수용 장비 등 가진용으로 적합 - 공진테스트, 모달분석 및 해석 용으로 적합 - 폭넓은 주파수 및 진폭 가진을 위한 Soft, Medium, Hard 팁 포함

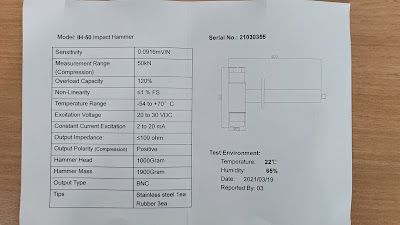

[IH-50 임팩트해머 (충격해머, Impact hammer)] 스팩]
모델 (Model)
IH-50
감도 (Sensitivity)
0.1 mV/N
측정 범위 (Measuring Range)
50,000 N pk
선형성 (Nonlinearity)
<1
분해능 (Resolution)
1000 mN rms
공진주파수 (Resonant Frequency)
45 kHz
저주파수 (Low Frequency)
0.3 Hz
센싱 소자 (Sensing Element)
Ceramic (Shear)
연결 커넥터 (Output Connect)
BNC
하우징 재료 (Housing Material)
Stainless Steel
실링 (Sealing)
-
무게 (Weight)
1000 gram

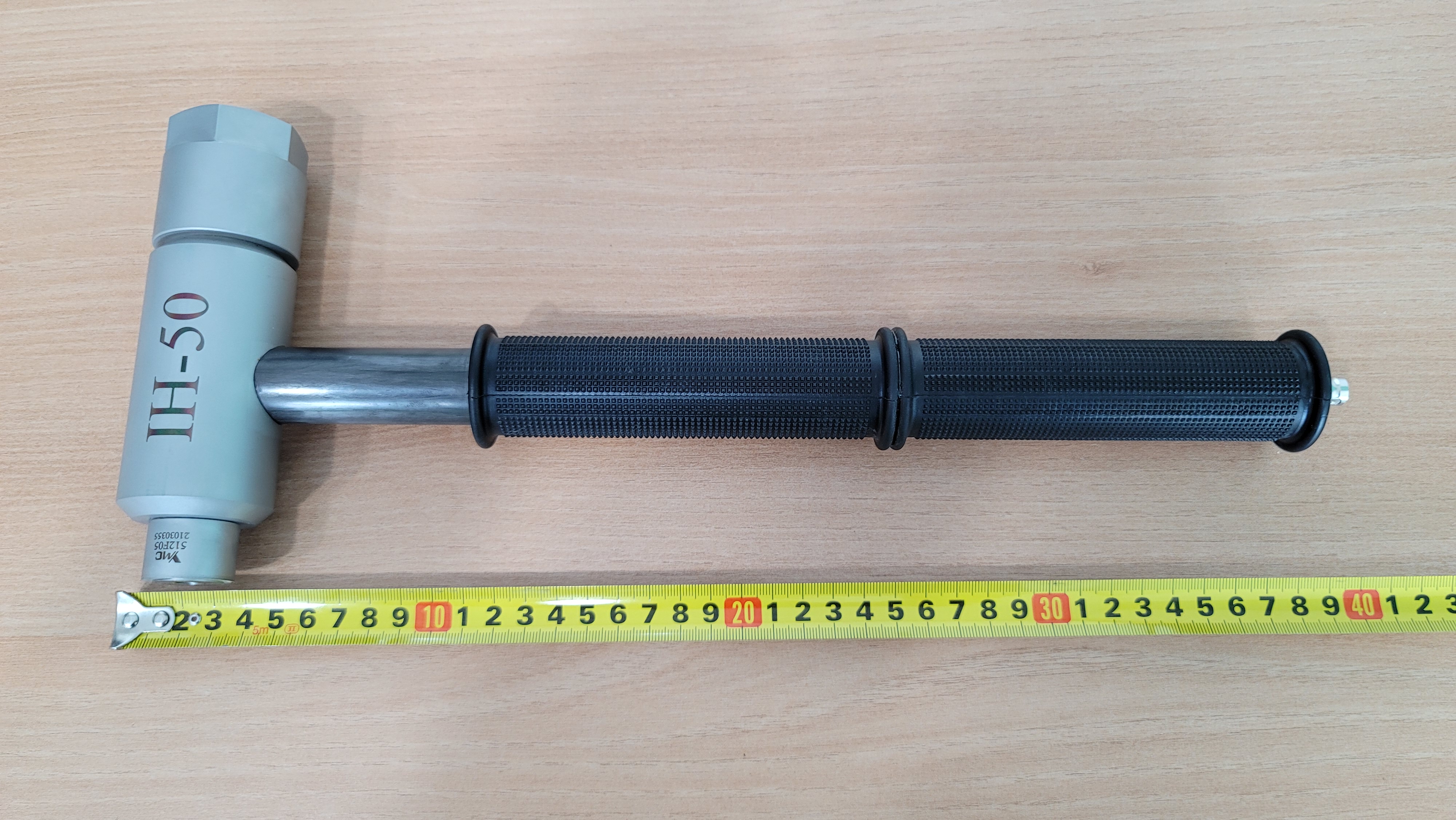

사이즈 (Size)
D 51 mm x L 400 mm
마운팅 (Mounting)
M5 (female)
** 비슷한 용도로 사용되어지는 임팩트해머 예 : - BKSV (B&K): Type 8206, 8207, 8204, 8208, 8210, 8203 - DJB : Model IH-01-50, IH-01, IH-02, IH-05, IH-10, IH-20, HI-50 - PCB : Model 086C03, 086D20, 086D05, 086E80, 086C01, 086C02, 086C04, 086D50, TLD086C03, TLD086D05, TLD086D20, TLD086C02, TLD086C04, TLD086C01, TLD086D50 - Dytran : Series 5800, 5800SL, 5802, 5803, 5805A, 5850B - Kistler : Type 9728A20000, 9724A, 9722A, 9726A - Endevco (Meggitt) : Model : 2301, 2302, 2303, 2304, 2305 - Emerson : Model : #A034701, #A034703, #A034712 - YMC : Model IH-01-50, IH-01, IH-02, IH-05, IH-10, IH-20, HI-50

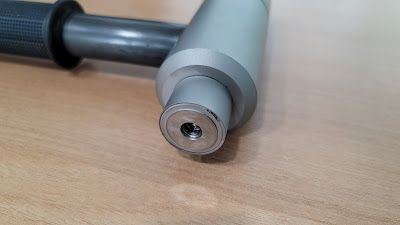

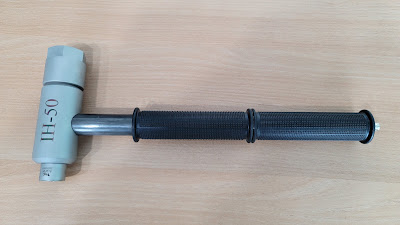

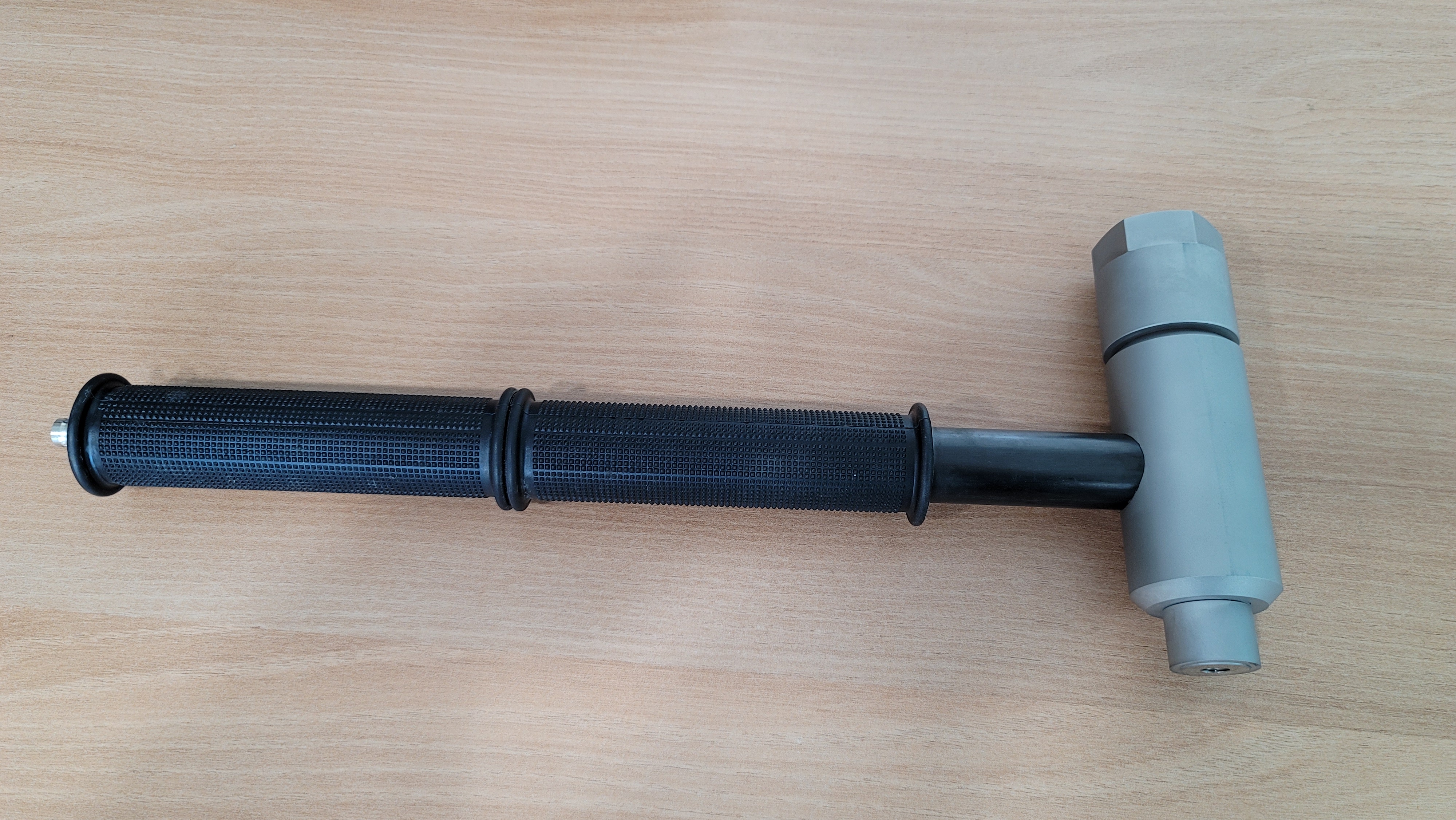

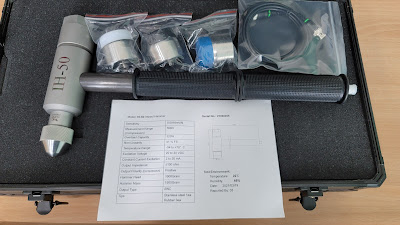

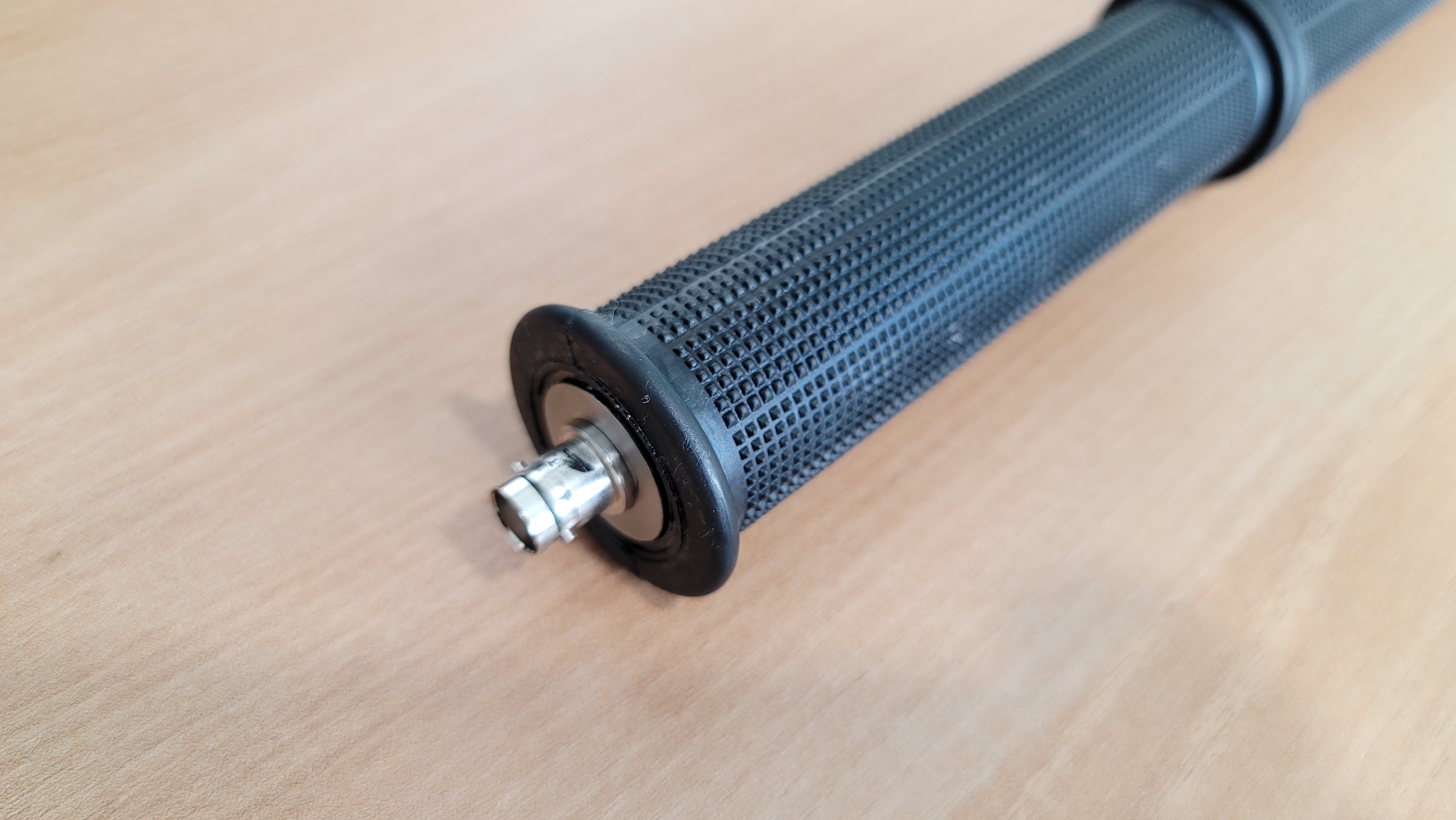

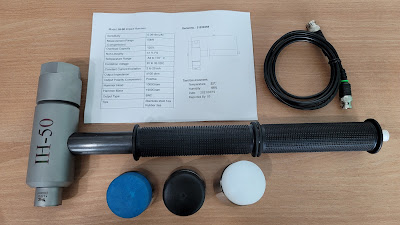

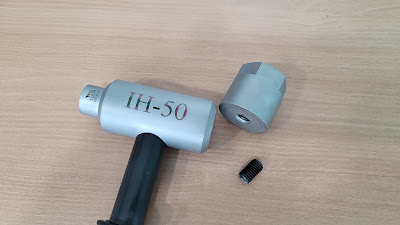

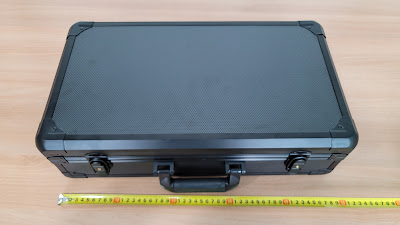

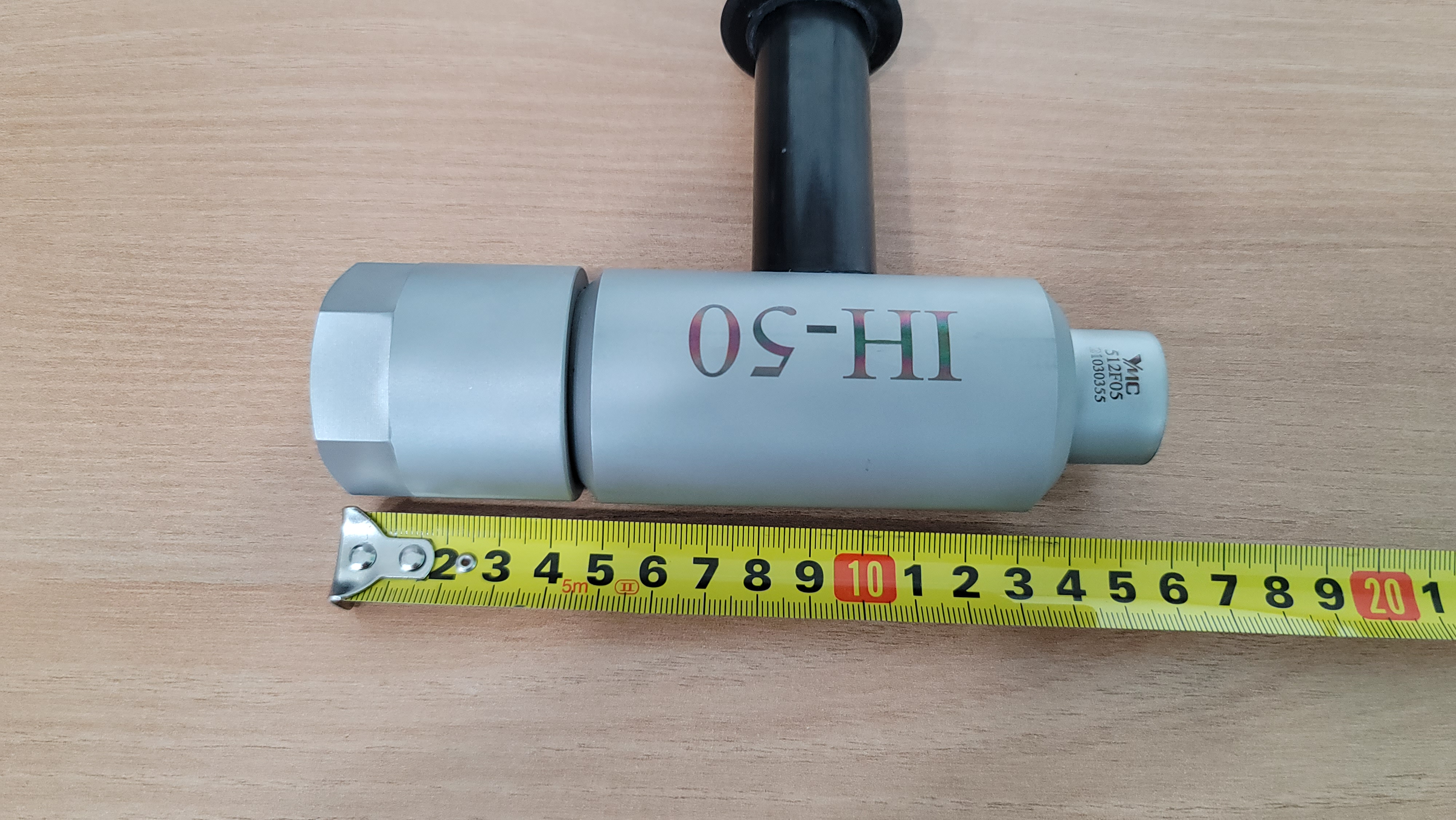

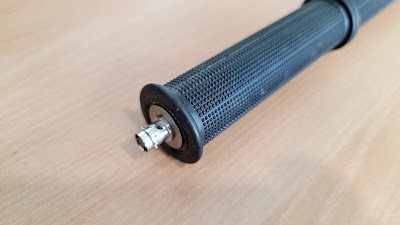

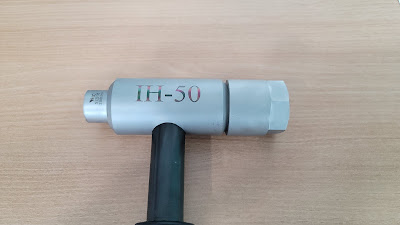

[IH-50 임팩트해머 (충격해머, Impact hammer)] 실물 사진]
** Dytran, Kistler, PCB, B&K 제조사별 임팩트해머, 힘센서 (force sensor), 진동센서 (가속도센서, 가속도계) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
