소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

진동 알람 경고 경보 표시 장치 구성 with 4~20mA 가속도센서, 릴레이 인디게이터 (디스플레이), Simple Vibration Relay and Display Unit

-


인디게이터 CMCP730D와 4~20mA 출력 진동센서(가속도계) 만으로 진동 상태 모니터링 시스템을 제작 후 알람, 경고, 경보가 가능한지? 미리 셋팅 해둔 "경고 진동레벨 Alert", "위험 진동레벨 Danger" 이상에서 LED 표시와 릴레이 작동이 가능한지 테스트를 해 보았습니다.


https://youtu.be/nHW9hvt3xlk

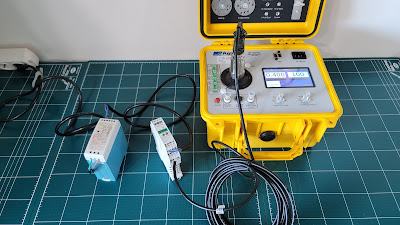

[진동 알람 경고 경보 표시 장치 구성 및 테스트 모습]


[진동 알람 경고 경보 표시 장치 STI CMCP730D]


- STI CMCP730D Universal Relay and Display Module (유니버셜 릴레이 및 디스플레이 (인디게이터) 모듈)

- 입력센서 : 전압 (0~40 VDC), 전류 (0~20mA), RTD (PT100, PT1000), 온도 센서 (Type K, J, R, S, N, B or T) (Accepts Voltage, Current, RTD or Thermocouple Inputs)
- 4-20 mA 진동센서 (가속도센서, 가속도계)와 완벽한 호환

- LCD 디스플레이
- 경고 (Alert), 위험 (Danger) 표시기
- 출력 : 4-20 mA / 전압 (0~5 VDC) 방식
- 2개의 릴레이 (relay) 출력
- 래칭 (Latching) or Non-Latching 릴레이
- 타임딜레이 조정 가능 (Adjustable time delay)

- 정확도 : 1% of Full Scale

- 16 ~ 30 VDC 전원 사용 (일반적으로 24 VDC 사용)

- 사용온도 : -40 ~ 80도

- Din Rail Mountable

- 22.5 mm 하우징


[진동센서 (가속도센서, 가속도계) STI CMCP422VT-01-P-C]


- CMCP422VT-01-P-C 진동가속도계 (Precision Accelerometer)

- 4~20 mA 속도 출력 진동센서

- 10 Hz ~ 1 KHz ISO 표준 주파수 범위 (ISO 10816)

- Peak 출력 타입 (RMS 출력 선택 가능)

- Class 1 Division 2 Approved 방폭 등급 인증

- Class 1 Division 1 with Barrier (베리어) 방폭 등급

- PLC, DCS와 직접 연결 가능

- 바닥 절연 타입 (Base Isolated)

- 50 g peak 진동측정범위

- 스텐리스스틸 하우징 (Stainless Steel)

- 150 그램 무게

- 1/4"-28 마운팅 나사

- 2pin Mil 5015 MS 커넥터

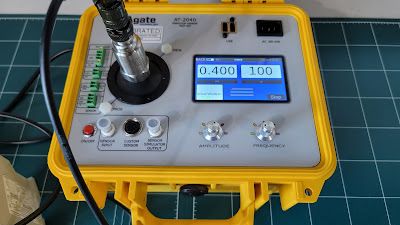

[정확한 진동발생장치 진동센서교정기 Agate AT-2040]


- AT-2040 진동센서 휴대용 정밀 교정기

- 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 실제 가진 가능한 주파수 범위)

- 가진 진폭 : 0 ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 테스트 가능함)

- 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 및 주파수 다운)

- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p

- 주파수 단위 설정 가능 : Hz, CPM

- 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk)

- 6.9 kg의 가벼운 무게로 현장 휴대성 뛰어남

- 자동 주파수 교정 및 체크 기능

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장

- 변위센서 (프록시미터) -24V proximity driver source, +24V source, 5-10V 파워 내장

- 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등)

- A2LA 인증 장비

- KOLAS 교정 인증 가능 (옵션)

- 제조사 : 미국 Agate

- 다른 사양의 모델 : AT-2030, AT-2035, AT-2050



** 간단한 진동알람기, 진동표시기, 진동경고장치, 진동경보장치, 4-20mA 트랜스미터, 4~20mA 진동센서 (Vibration Sensor), 가속도계 (Accelerometer), 가속도센서, 변위센서, 속도센서, 진동측정기, 진동측정장비, 소음측정기, 소음진동분석기 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
