기계설비 상태 감지 진동 모니터링 장치, 알람 부저 경고등 테스트, Vibration monitoring

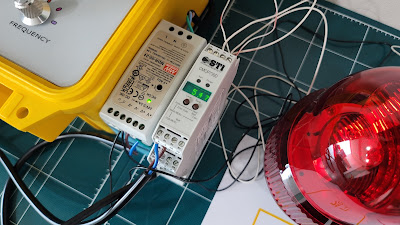

기계설비의 진동상태를 모니터링 할 수 있는 장치 구성후, 셋팅한 진동레벨 값에서 경고와 알람이 정상작동 하는지 영상과 같이 테스트 하였습니다.

https://youtu.be/RbK6LeWCKn4

[기계설비 진동 모니터링 장치 전체 구성도]

[테스트에 사용한 진동센서 : STI CMCP422VT]

- 모델 : STI CMCP422VT 진동센서 (가속도센서, 가속도계, Accelerometer, Vibration Sensor)

- 4~20 mA 속도 출력 타입 (가속도 출력 타입 선택 가능)

- 10 Hz ~ 1 KHz ISO 표준 주파수 범위 (ISO 10816)

- RMS 출력 타입 (Peak 출력 선택 가능)

- Class 1 Division 2 Approved 방폭 등급 인증

- Class 1 Division 1 with Barrier (베리어) 방폭 등급

- PLC, DCS와 직접 연결 가능

- 바닥 절연 타입 (Base Isolated)

- 50 g peak 진동측정범위

- 스텐리스스틸 하우징 (Stainless Steel)

- 150 그램 무게

- 1/4"-28 마운팅 나사

- 2pin Mil 5015 MS 커넥터

[테스트에 사용한 디스플레이 릴레이 모듈 : STI CMCP730D]

- 모델 : STI CMCP730D 유니버셜 릴레이 및 디스플레이 (인디게이터) 모듈

- 입력센서 : 전압 (0~40 VDC), 전류 (0~20mA), RTD (PT100, PT1000), 온도 센서 (Type K, J, R, S, N, B or T) (Accepts Voltage, Current, RTD or Thermocouple Inputs)
- 4-20 mA 진동센서 (가속도센서, 가속도계)와 완벽한 호환

- LCD 디스플레이 (전면)
- 경고 (Alert), 위험 (Danger) LED 표시 및 릴레이 출력
- 출력 : 4-20 mA / 전압 (0~5 VDC) 방식
- 2개의 릴레이 (relay) 출력
- 래칭 (Latching) or Non-Latching 릴레이
- 타임딜레이 조정 가능 (Adjustable time delay)

- 정확도 : 1% of Full Scale

- 16 ~ 30 VDC 전원 사용 (일반적으로 24 VDC 사용)

- 사용온도 : -40 ~ 80도

- Din Rail Mountable

- 22.5 mm 하우징

[테스트에 사용한 알람 부저 경고등]

[테스트에 사용한 진동발생장비 : Agate AT-2040 진동센서 정밀 교정기]



- 모델 : Agate AT-2040 (옵션에 따라 AT-2030, AT-2050 선택 가능) (제조국 : 미국)

- 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 실제 가진 가능한 주파수 범위)

- 가진 진폭 : 0 ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 테스트 가능함)

- 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 및 주파수 다운)

- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p

- 주파수 단위 설정 가능 : Hz, CPM

- 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk)

- 6.9 kg의 가벼운 무게로 현장 휴대성 뛰어남

- 자동 주파수 교정 및 체크 기능

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장

- 변위센서 (프록시미터) -24V proximity driver source, +24V source, 5-10V 파워 내장

- 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등)

- A2LA 인증 장비

- KOLAS 교정 인증 가능 (옵션)

** 진동모니터링장비 (진동가속도센서, 4-20mA 트랜스미터, 릴레이 및 디스플레이 모듈 등), 진동발생장비 (가진기, 진동센서교정기) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
