소음 진동 측정장비 트리거(Triggering), 자동멈춤(Auto Stop) 설정하기 with SpectraPLUS-SC 소프트웨어, 진동소음분석DAQ하드웨어, 마이크로폰

소음진동분석장비 SpectraPLUS-SC 소프트웨어, 2채널 SpectraDAQ-200 하드웨어, 고주파수 및 높은소음 측정용 1/4인치 마이크로폰을 사용하여 20 kHz 이상의 초음파 대역의 소리, 소음, 음향 등을 측정할 수 있습니다.

일반적으로 소음진동분석장비에서 소리, 소음, 음향, 진동 등을 측정하고 저장을 하려면 마우스 또는 키보드를 사용하여 수동으로 시작 (RUN) 하고 수동으로 멈춤 (Stop)을 해야 하는 번거로움이 있으며, 이를 해결 하기 위해 보통 트리거(Triggering)와 자동멈춤(Auto Stop) 기능을 사용합니다.

https://youtu.be/B9rgkVX-uqY

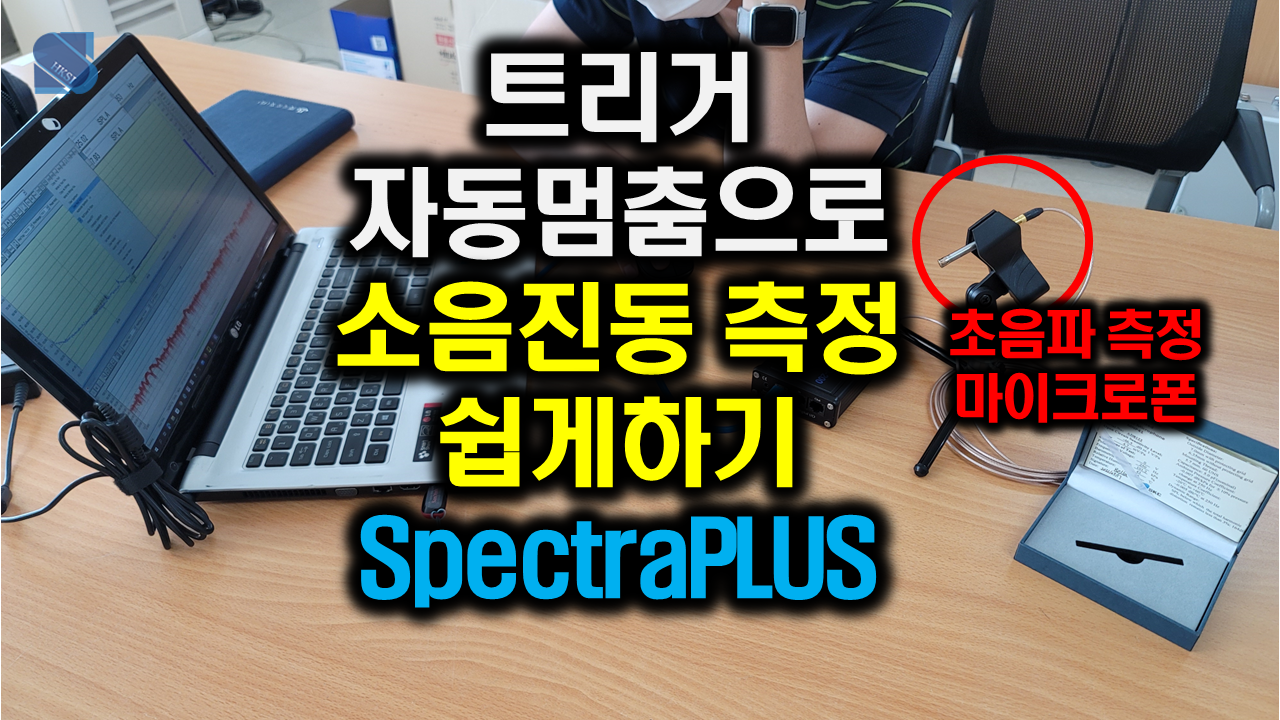

마이크로폰으로 3 파스칼 (Pascals) 이상의 압력 소리가 입력시 트리거가 시작되고, 트리거가 시작된 시점 부터 약 20조 후 자동멈춤이 된 SpectraPLUS-SC 소프트웨어 테스트 사진

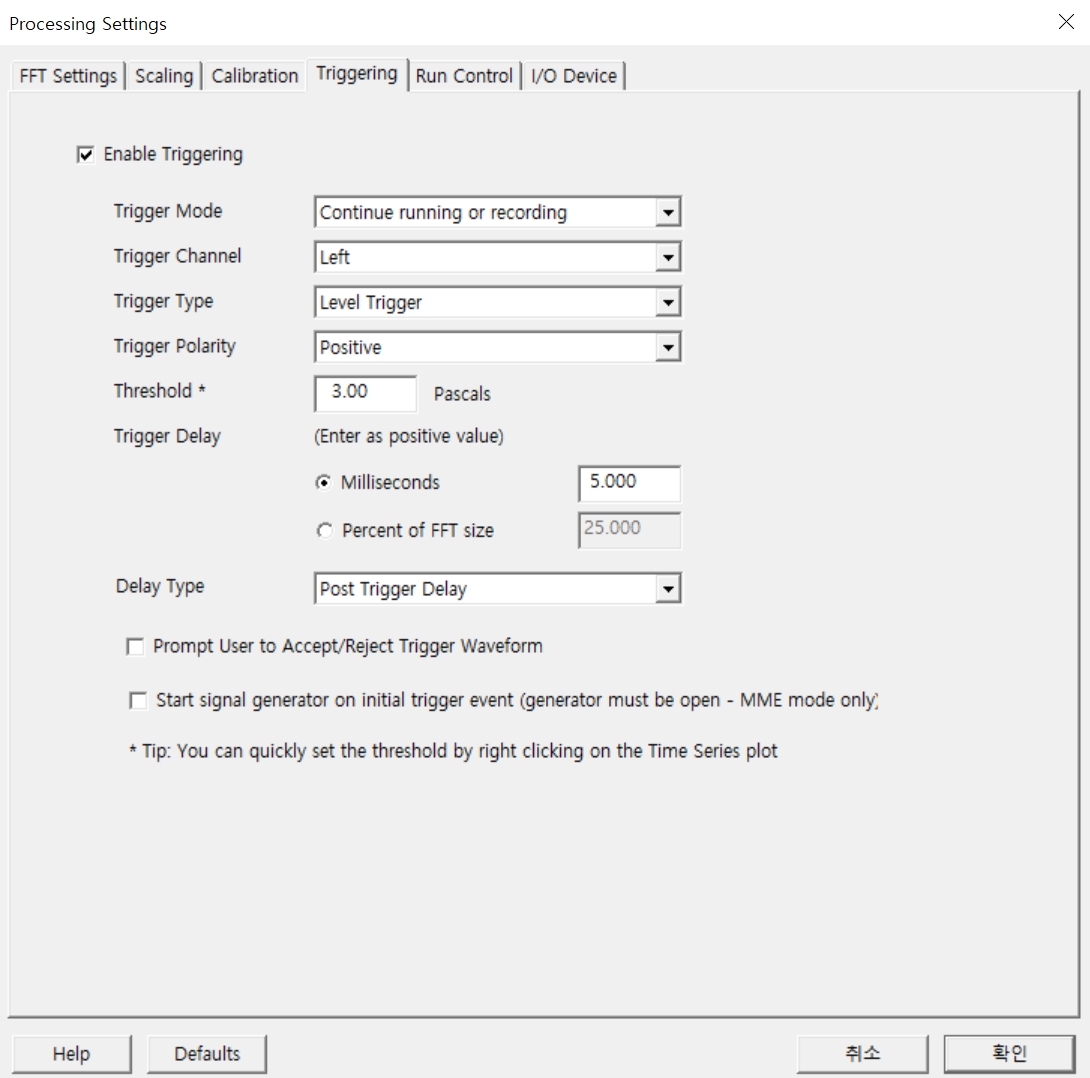

SpectraPLUS-SC 소프트웨어의 트리거 셋팅 화면

​- 트리거 모더 (Trigger Mode) : Continue running or recording

- 트리거 채널 (Trigger Channel) : Left

- 트리거 타입 (Trigger Type) : Level Trigger

- 트리거 극성 (Trigger Polarity) : Positive

- 한계점 (Threshold) : 3 Pascals

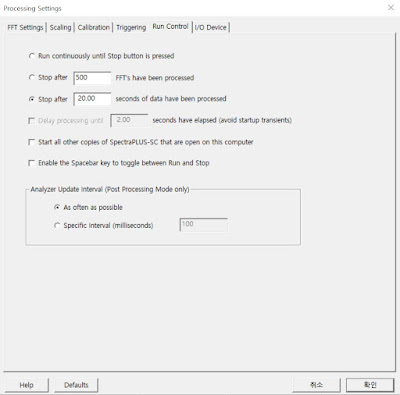

SpectraPLUS-SC 소프트웨어의 자동멈춤 (Auto Stop / Run Control) 셋팅 화면

​- 20초 후 자동 멈춤 기능 설정 : Stop after "20" seconds of data have been processed

테스트에 사용한 장비

​- 하드웨어 : SpectraDAQ-200 (2채널입력, 1채널 출력, 192 kHz 샘플링, USB 파워, 디지털입력출력 각 3개)

- 소프트웨어 : SpectraPLUS-SC (소음, 진동, 힘, 압력, 수중소음 등 측정 분석, FFT셋팅, 옥타브셋팅, 레코딩, 후처리기능, 레코딩재생기능, Low/High Pass 필터)

- 마이크로폰 : MNP41 (MP41) (1/4인치, IEPE (ICP, CCP, CCLD) 타입, 4 mV/Pa 감도, ~ 70 kHz 측정범위 (70 kHz 이상의 소리, 음향, 소음 분석 가능)
