소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

YMC VC-02 진동센서 교정기 PC소프트웨어 사용법 for IEPE, CCLD, ICP, Charge, 4-20mA 가속도센서, 가속도계, 속도센서,변위센서 Calibrator

-
YMC사 VC-02 진동센서 (IEPE, ICP, CCLD, Charge, 4-20mA 가속도센서, 가속도계, 속도센서, 변위센서)를 교정 및 고장유무 점검, 체크 할 수 있는 교정기의 PC소프트웨어 사용법 영상입니다.



https://youtu.be/m0nz6UDnO8A

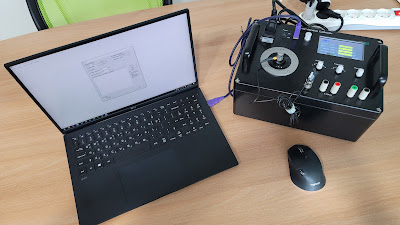

[YMC VC-02 진동센서 교정기와 PC소프트웨어 연결 및 테스트 모습]





[YMC VC-02 진동센서 교정기 for IEPE, CCLD, ICP, Charge, 4-20mA 가속도센서, 가속도계, 속도센서, 변위센서 교정 및 고장 유무 체크]





[VC-02 진동센서 교정기 특징]

- 가속도계 교정, 가속도센서 교정 (ICP, IEPE, Charge 센서용 앰프 내장)
- 속도센서 교정
- 변위센서 교정 (+24V, -24V 파워 내장)

- 0 ~ 50 m/s^2 진폭 범위
- 10 Hz ~ 10 kHz 주파수 범위
- 감도값 자동 계산 기능
- about 5 kg무게


최대 진동 진폭

Maximum vibration acceleration

50.0 m/s2 (≤100Hz) (SI 단위 표시)

진폭 선형성

Amplitude linearity

±1%（100gram load）

주파수 범위

Frequency range

10Hz to 10kHz (1Hz 단위 변경)

출력 웨이브폼

Output waveform

Sine waveform / 감도값 자동 계산 기능

Waveform distortion

≤5%（100gram load，30 to 2000Hz）

진폭 정확도

Amplitude Accuracy





Acceleration:  30Hz to 2kHz    ±3%; 20Hz to 10kHz   ±1dB

Velocity:      30Hz to 2kHz    ±3%

Displacement:30Hz to 200Hz    ±3%

올릴 수 있는 센서 무게 (이상 가능)

Maximum load

≤100gram（10.0 m/s2）

교정할 수 있는 센서 타입

Transducer Type

PE (Charge), IEPE (ICP, CCLD), Voltage, 4~20mA (+24V, -24V 파워 지원)

Maximum input

PE：≤±1000pC；IEPE/Voltage：≤±1000mV

전원

Power Supply

AC110V/220V 50Hz,40W/Max; (밧데리 타입 아님)

사용 온도

Temperature

Working temperature: 0 ~ 50°C

Storage temperature: -55 ~ 85°C

Humidity

Maximum 95% R.H.

사이즈

Dimensions

304.8mm（W）x 177.8mm (H) x 304.8mm (D）

무게

Weight

About 5KG

마운팅 나사

Transducer mounting

M5 screw (10-32 customized)

Output type

Table

Accessories

One Double-head M5    STYV-1 low noise cable (0.5m)

One Double-head BNC   STYV-2 low noise cable

Display

LCD

Interface

USB


** YMC VC-02로 교정 및 점검 가능한 진동센서 (가속도센서, 가속도계) 제조사 : B&K (BKSV, HBK), Dytran, Kistler, PCB, MMF, YMC, ENDVECO, IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Metrix, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, Vibrasens, Sinocera 등


** YMC VC-02로 교정 및 점검 가능한 진동계 : FLUKE-810, FLUKE-805, ACO3116, ACO1332B, ACO1340A, ACO3233, SHOWA1332B, TPI9070, TPI9071, TPI9080, TPI9080Ex, TPI9080K1, TPI9080K2, TPI9034, TPI9038, TPI A9014,  Wilcoxon MAC800, MAC810, MAC820, BVB-8207SD, BVB-8217SD, TES-3102, KANOMAX4200, Lutron VB8230SD, WINTACT WT-63A, Smart Sensor AS63B, VIBROTEST 60, B&K (Bruel & Kjaer) Vibro VT60, VM-82A digital Vibration meter, GA2006S (Vexo), MK-21 베어링 진동측정기, VM-6060, VM-6380 3축진동계, AV-160B, AR63A, RION VM-82A, 리온 VM63A 디지털진동계, 코넥스 EE-2N, 스마트센서 AS63B, MMF VM22, MMF VM23, MMF VM24, MMF VM25 FFT 주파수분석 진동계, MMF VM31 3축진동계, SVANTEK SVAN979, SVAN 977, SVAN 958A, SVAN974, SVAN946A, SVAN954, SVAN956, SV106A, SV103, SV100A 등

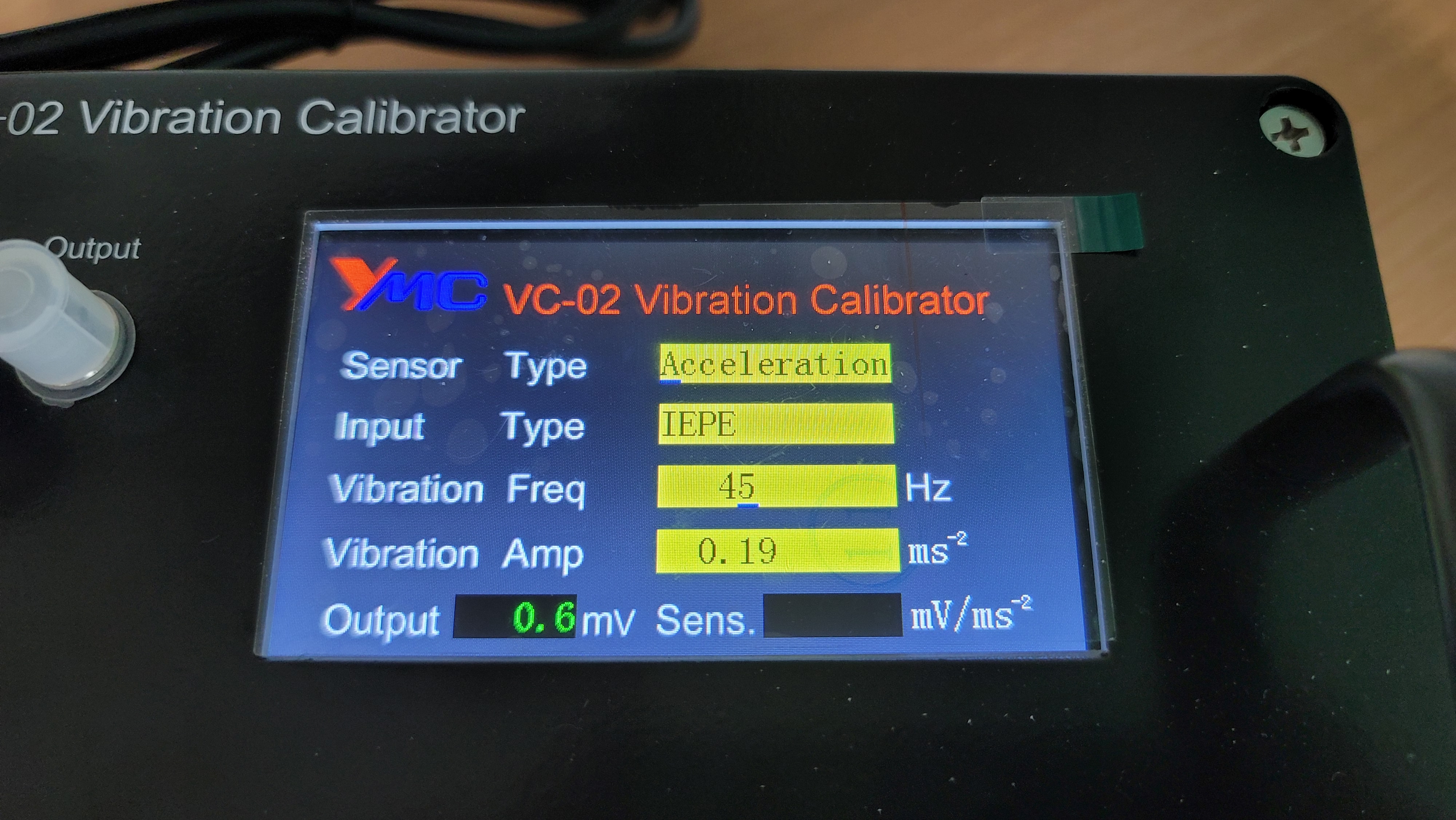

[YMC VC-02 진동센서 교정기 PC 소프트웨어]


[교정에 사용한 진동센서 (가속도계, 가속도계) HS 13A231]



- 모델 : 진동가속도센서 HS 13A231

- 1축 진동센서 (가속도센서, 가속도계)

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 19 mm * 14.5 mm 사이즈

- 15.5 그램 무게

- M5 사이드 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사



** MEMS, 압전소자, ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron 진동센서, 가속도센서, 가속도계, 속도센서, 속도센서, 4-20mA 전류센서, 프록시미터 (proximity probes) 교정 및 고장유무 점검을 할 수 있는 정밀 교정기 제작, 선정 및기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
