진동발생기, 진동모듈 상하진동측정 with 소음진동분석시스템, 진동가속도센서, Vibration Generator, Excitation, Shake, Measurement

-

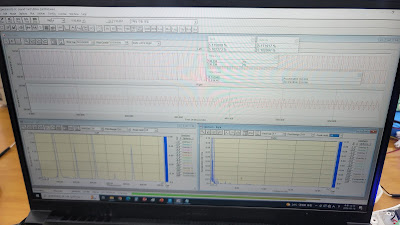

SpectraPLUS-SC 소음진동분석시스템과 가속도계 2개를 이용하여 진동발생기 (진동모듈)의 상하 진동 측정 및 분석을 해 보았습니다.

https://youtu.be/6L_bvM_C8C8

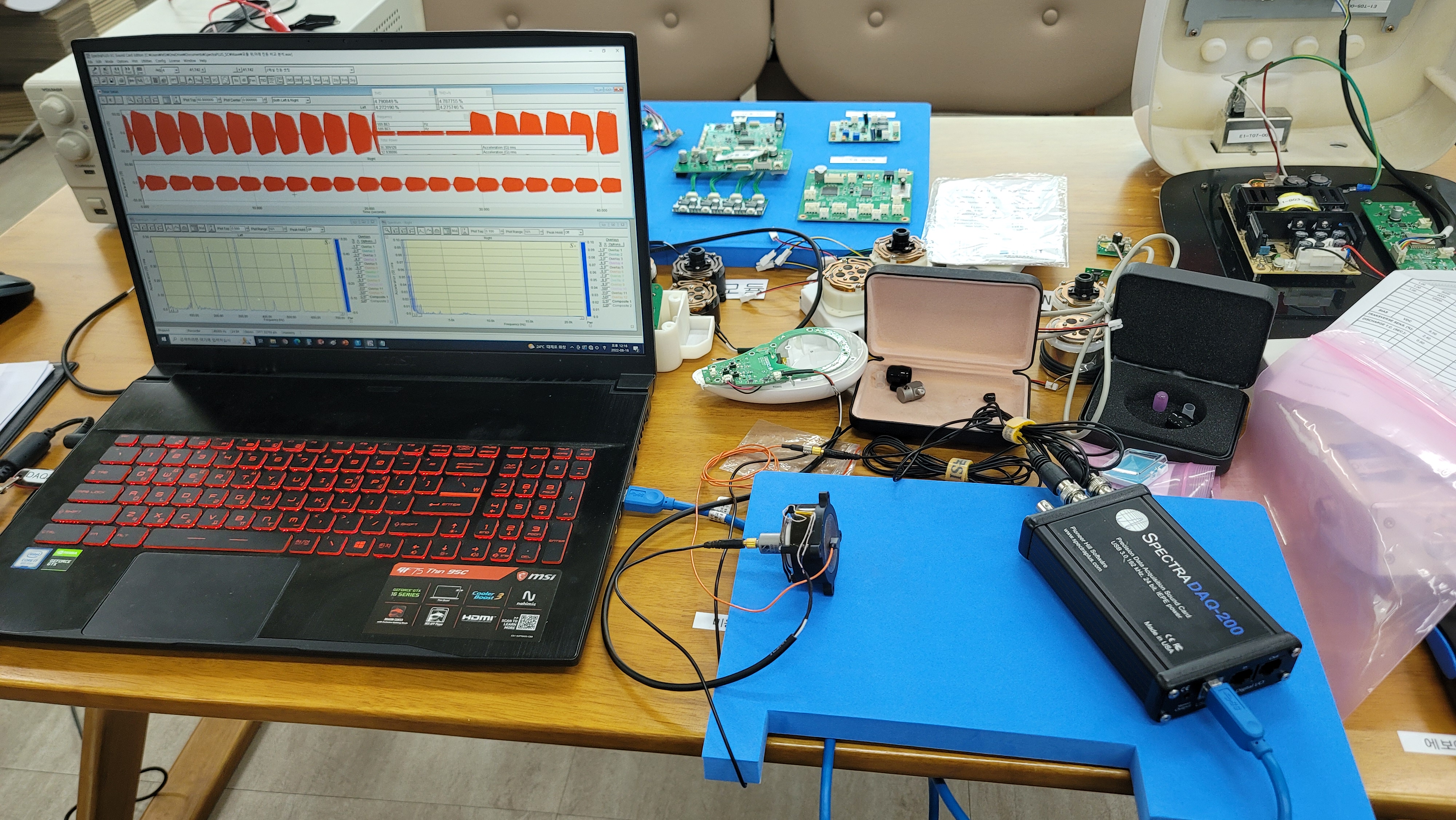

진동발생모듈의 진동측정 모습 with SpectraDAQ-200 2채널 하드웨어, SpectraPLUS-SC 소음 진동 힘 압력 분석소프트웨어, 진동센서 (가속도계, 가속도센서) 2개







** 소음진동 분석, 측정에 필요한 장비, 진동센서, 가속도센서, 가속도계, 변위센서, 4-20mA트랜스미터, 진동센서교정시스템, 임팩트해머, 가진기, 소음계, 진동계, 마이크로폰, 힘센서, 압력센서, 진동실험장비, 고유진동수분석기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
