진동센서 (가속도센서, 가속도계, 속도센서, vibration sensor, accelerometer 등)를 대상물 (기계장치, 기계설비, 공작기계, 프레스기, 모터, 펌프, 배관, 자동차, 선박, 항공기, 군사장비, 컴퓨터, 전자제품, 가전기기 등)에 설치 및 부착시 설치 조건 및 편의성 때문에 자석베이스 (magnet base), 마운팅베이스, 지그, 접착제 (adhesive), 본드 등을 많이 사용하고 있습니다.
그렇다면 이와 같이 진동센서와 대상물 사이에 자석베이스 등을 사용하면 어떤 문제가 발생하는지 진동 (특정 주파수와 진폭)을 정확하게 발생하는 진동센서교정기를 사용하여 아래 영상과 같이 실제 테스트를 해 보았습니다.
https://youtu.be/tjtKhpCDWp8

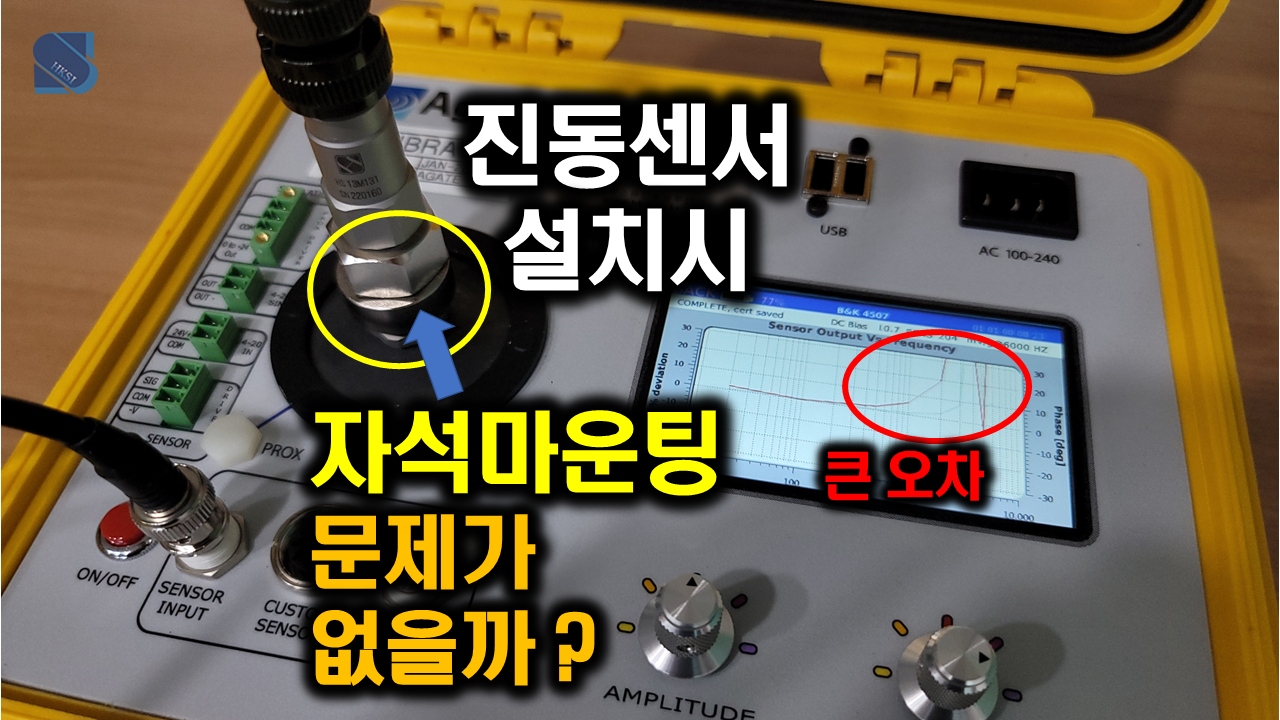

[진동가속도센서 마운팅 조건에 따른 주파수 특성 테스트 사진 with HS 13M131 가속도센서, AT-2040 정밀교정기, 자석베이스]

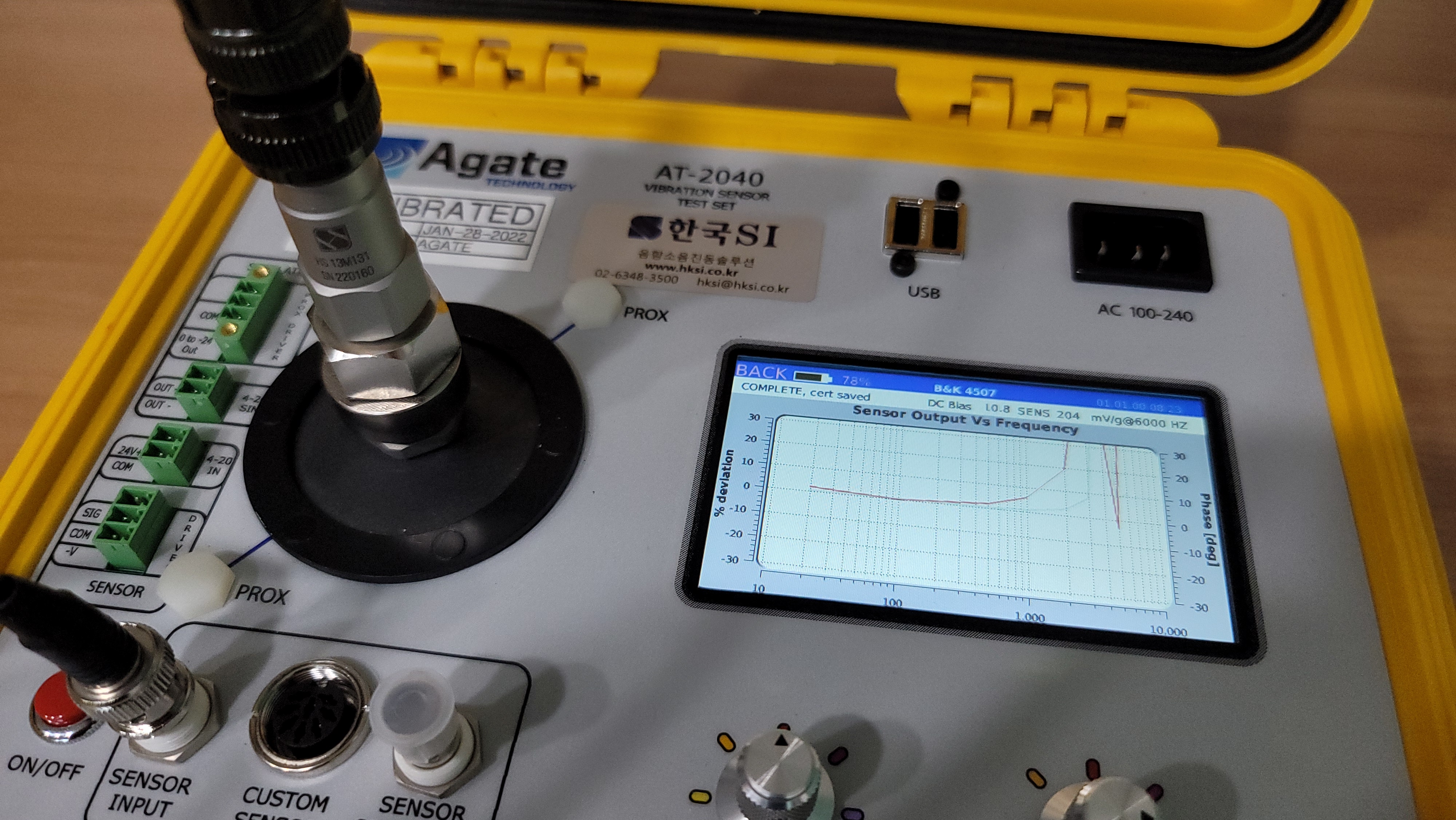

[진동가속도센서 가속도계에 자석베이스를 부착하였을 경우 주파수 특성 테스트 및 결과]

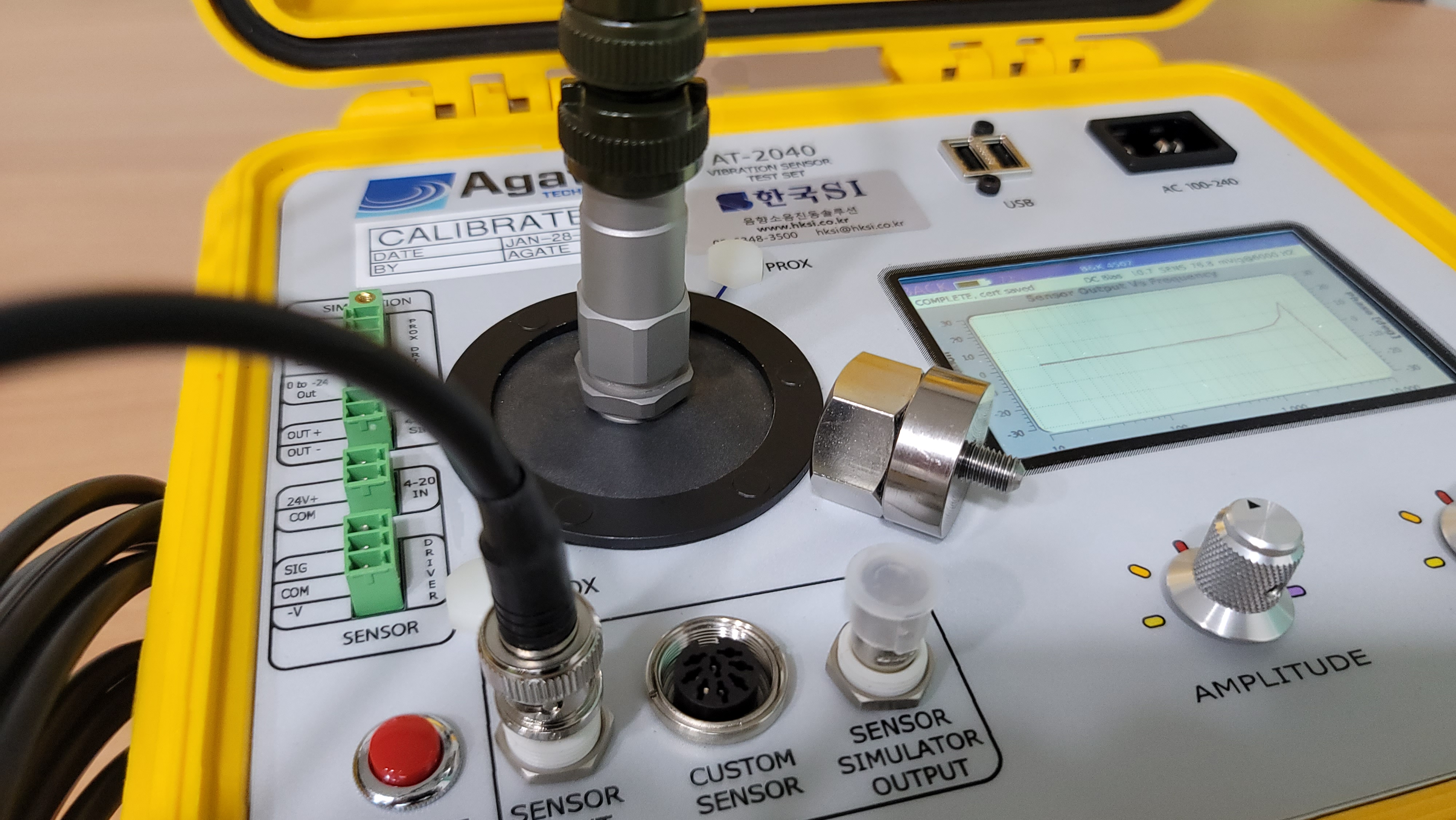

[진동가속도센서 가속도계에 자석베이스를 제거하였을 경우 주파수 특성 테스트 및 결과]

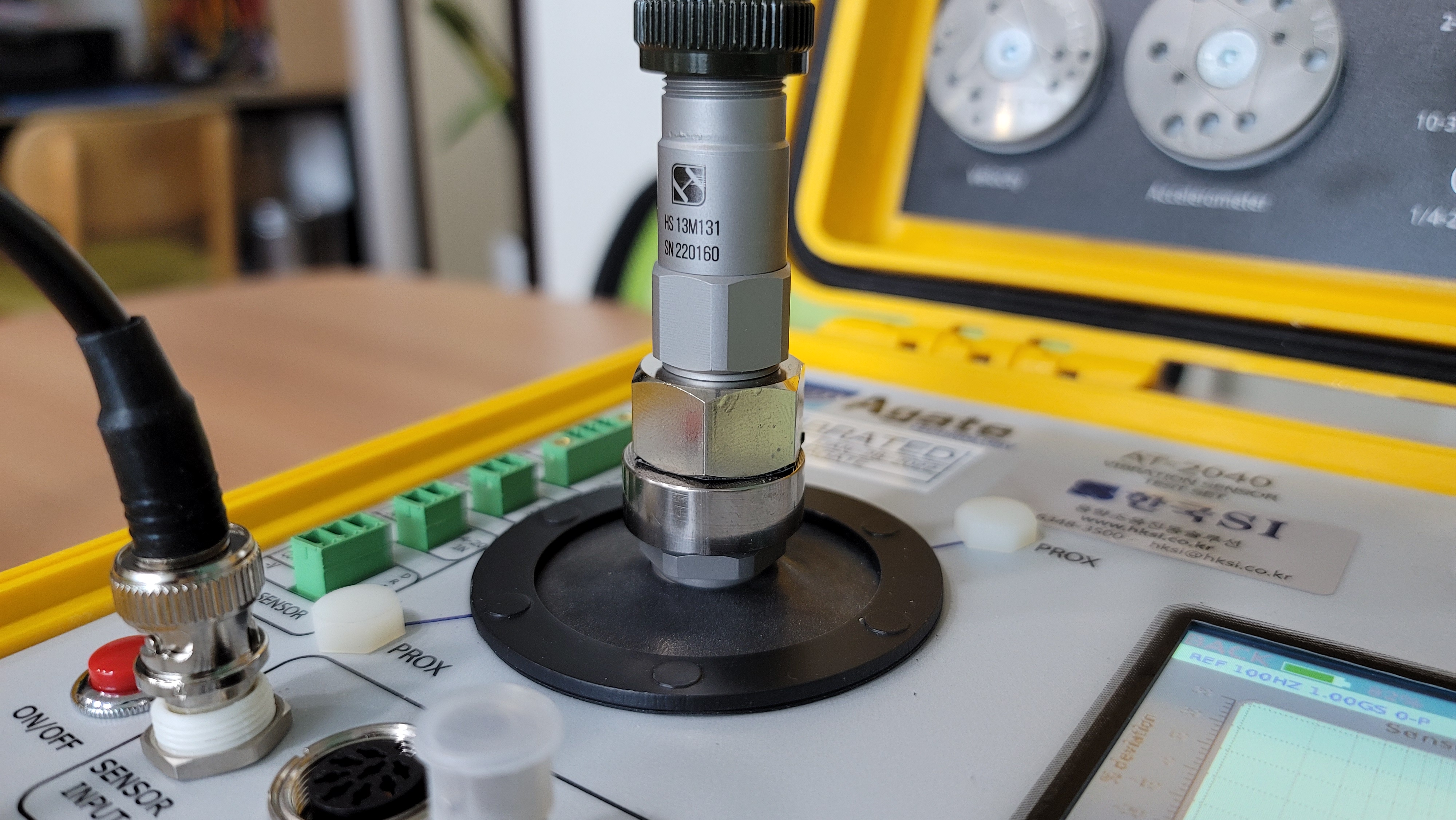

[진동가속도센서 마운팅 조건에 따른 주파수 특성 테스트에 사용한 센서 HS 13M131 산업용 1축 진동센서 (가속도센서, 가속도계)]- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입
- 100 mV/g (10.2 mV/m/s^2) 감도
- +/- 50 g pk 측정범위
- 압전소자 Ceramic
- Shear 타입
- -54도 ~ 121도 사용 온도범위
- 0.5 ~ 15000 Hz 주파수 측정 범위 (선형 범위)
- Stainless Steel 하우징으로 내구성 우수
- 46 mm * 19.6 mm 사이즈
- 48.5 그램 무게
- 2pin 탑 커넥터 케이블 연결
- 1/4-28 Female 마운팅 홀 나사
[진동가속도센서 마운팅 조건에 따른 주파수 특성 테스트에 사용한 휴대용 진동센서 교정기 Agate AT-2040]
- 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 실제 가진 가능한 주파수 범위)
- 가진 진폭 : 0 ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 테스트 가능함)
- 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 및 주파수 다운)
- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p
- 주파수 단위 설정 가능 : Hz, CPM
- 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk)
- 6.9 kg의 가벼운 무게로 현장 휴대성 뛰어남
- 자동 주파수 교정 및 체크 기능
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장
- 변위센서 (프록시미터) -24V proximity driver source, +24V source, 5-10V 파워 내장
- 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등)
- A2LA 인증 장비
- KOLAS 교정 인증 가능 (옵션)
- 제조사 : 미국 Agate
** 진동센서, 가속도센서, 가속도계, 변위센서, 속도센서, 4-20mA센서, 프록시미터 (proximity probes) 등 체크, 점검, 교정을 위한 정밀 진동센서 휴대용 교정기 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
