진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기

공장 설비 진동모니터링 보급형 진동센서, 전압출력, 100 mV/g, +/-50 g pk, 1000 Hz, HS13M131, 가속도센서, 가속도계, Accelerometers

-


HS 13M131 산업용 진동센서는 공장내 설비의 유지관리, 상태 모니터링을 위한 보급형 (저가형) 타입의 전압출력 IEPE (ICP, CCLD, CCP, Deltatron, Isotron)가속도센서 (가속도계) 입니다.


[13M131 진동센서 (가속도센서, 가속도계) 사양]




- 모델 : HS 13M131

- 감도 : 100 mV/g

- 진동 측정 범위 : +/- 50g pk Measurement Range

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 압전소자 Ceramic

- Shear 타입

- -54도 ~ 121도 사용 온도범위

- 0.5 ~ 15000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 46 mm * 19.6 mm 사이즈

- 48.5 그램 무게

- 2pin 탑 커넥터 케이블 연결

- 1/4-28 Female 마운팅 홀 나사


[13M131 진동센서 (가속도센서, 가속도계) 실물 및 케이블 연결 방법 영상]


https://youtu.be/lBGcbfBBdd4

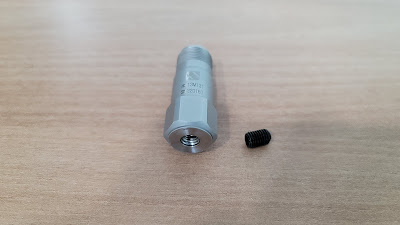

[13M131 진동센서 (가속도센서, 가속도계) 실물 사진]










** 소음진동 측정에 필요한 분석기, 진동센서, 가속도센서, 가속도계, 마이크로폰, 소음진동FFT분석장비, 임팩트해머, 가진기, 소음계, 진동계, 진동시험기, 진동소음측정장비, 진동센서교정기, 소음센서교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!




댓글

댓글 쓰기

이 블로그의 인기 게시물

가속도센서 (진동센서, 가속도계) YMC 141A100 3축 보급형 저가형

-
이미지
YMC 141A100 보급형 3축 가속도센서 (진동센서, 가속도계) 1. 특징 IEPE (ICP, CCLD, Deltatron, Isotron) 타입의 소형 및 정밀급 3축 가속도센서 (진동센서, 가속도계)로 설비 기계, 자동차, 항공기, 선박 등의 진동 측정 및 분석 연구용으로 사용 2. 사진 3. 사양  감도 (Sensitivity)  100 mV/g  측정범위 (Measurment Range)  +/- 50 g pk  분해능 (Resolution)  1 mg (rms)  주파수 범위 (Frequency Range)  0.5 Hz ~ 5 kHz (+/- 10%)  공진점 (Resonant Frequency)  25 kHz  온도범위 (Temperature Range)  -40 ~ +121 도  센싱 소자 (Sensing Element)  세라믹 (Ceramic / Shear)  연결 커넥터 타입 (Output Connect)  1/4-28 4pin  외관 재질 (Housing Material)  Stainless Steel  실링 (Sealing)  welding  무게 (Weight)  19.5 g  사이즈 (Size)  14 * 14 * 14 mm  마운팅 (Mounting)  M5 ** 제조사별 비슷한 사양 (100 mV/g 감도)의 3축 가속도센서 제품 ** PCB : 356A15, 356A32, 356A45, J356A45, 354C03, TLD356A16, TLD356A15, HT356A15, 356A14, 356B41, TLD339A37, 354A05, 356A22, TLD356A14, TLD356A32, M354A05, TLDM354C03, HTTLD356A15, TLD354C03 B&K :...
자세한 내용 보기

샘플링, FFT사이즈, 윈도우, 오버랩, 대역폭

-
이미지
​ Sampling / FFT Size / Window / Overlap / Bandwidth ​ FFT 특성 ​ ​FFT는 시간영역의 신호를 주파수 영역으로 변환시키는 알고리즘이다. 그러나 신호를 주파수 영역으로 연속적으로 변환할 수는 없다. 먼저 샘플링을 한 후에 디지털화가 이루어져야 한다. 이것은 시간영역에서 샘플링된 자료가 주파수 영역에서의 샘플로 디지털화되는 것을 의미한다. 샘플링으로 인해 두 영역에서 원래의 신호를 동일하게 나타낼 수는 없다. 그러나 샘플 간격이 조밀할 수록 샘플링된 신호는 원래의 신호에 근사하게 된다. 샘플링 (Sampling) ​ 측정하고자 하는 진동, 음향 또는 전기 신호는 연속적인 아날로그 데이터이다. 이러한 연속 신호를 컴퓨터로 측정 분석하는데는 신호를 샘플링하여 특정 시간에서 측정된 신호를 수치로 변환해야 한다. 이 과정을 샘플링 (sampling)이라고 한다. 시간적으로 연속된 신호를 시간적으로 불연속적인 신호로 변환 하는 것이 A/D 컨버터이다. 샘플링 과정은 시간을 일정 간격으로 잘라서 디지털 신호로 만든다. 1초당 샘플링 수를 샘플링 주파수(sampling frequency; SF)라고 하고, 단위는 Hz를 사용한다. 샘플링 주파수는 해석하고자 하는 신호의 상한 최고 주파수를 결정한다. 측정할 수 있는 최고 주파수(fmax)는 샘플링 주파수의 1/2이 된다. 음향 시스템을 측정하는 경우에는 20kHz까지 필요하므로 샘플링 주파수는 44.1kHz 또는 48kHz로 설정하면 된다. 샘플링 주파수에 반비례하는 파라메터는 샘플링 주기(T)이고, 샘플링 간의 시간 길이(초)를 나타내는 것이다. 따라서 시간 분해능은 T와 같아지므로 T 미만의 신호는 정확하게 분석할 수 없다. 예를 들면 임펄스 응답의 피크를 찾아내어 신호의 지연 시간을 측정할 때, T 미만의 지연시간을 측정할 수 없다는 의미이다. 샘플링 주파수의 1/2이 분석하고자 하는 주파수의 상한이 된다. 예를 들면, 샘플링 주파수가 44.1kHz...
자세한 내용 보기

독일 MMF 진동센서, 가속도계, 가속도센서 소개 영상 입니다

-
이미지
MMF사 소개 영상 입니다. [취급제품] - 진동센서 (Vibration Sensors) / 가속도계, 가속도센서 : 1축, 3축, 고감도, 소형 (미니), 산업용, 특수센서 - 힘센서 (Force Sensor) - 시그널컨디셔너 (Signal Conditioners) - 교정기 (Vibration Calibrators) - 기계진동 모니터링 (Machine Monitoring) - 인체진동 측정기 (Human Vibration) - 건축, 건물 진동 (Building Vibration) - PC Data Acquisition - 케이블, 악세서리 (Cables and Accessories) [한국SI] 음향소음진동솔루션 Tel : 02-6348-3500 Mail : hksi@hksi.co.kr Web : www.hksi.co.kr
