윌콕슨 Wilcoxon 진동모니터링 솔루션 - 진동센서 (가속도계, 가속도센서), 진동계, 4-20mA센서, 진동센서교정기, 방폭진동센서, 진동디스플레이

-

Wilcoxon Sensing Technologies 솔루션은 전 세계의 다양한 진동 모니터링 애플리케이션에서 우수한 성능, 장기적인 신뢰성 및 우수한 가치를 제공하는 데 주력하고 있습니다.


Wilcoxon Sensing Technologies는 까다로운 산업, 해양 및 국방 애플리케이션에 대해 시장을 선도하는 제품을 제공한 강력한 역사를 가지고 있습니다. 1960년 이래로 Wilcoxon은 신뢰성, 긴 수명 및 뛰어난 가치로 알려진 고품질 진동 모니터링 제품의 세계적인 제조업체이자 공급업체입니다. ISO 9001:2015 인증 업체로서 진동센서, 수중음향센서 및 관련 장비의 설계, 제조, 조립 및 유통 품질에 대한 업계 표준을 수립하기 위해 노력하고 있습니다.


[센서 제품군]

1. Wilcoxon model : 786A, 787A, 786LF, 780A



2. Wilcoxon model : 786B-1, 787B, 780B, 785A

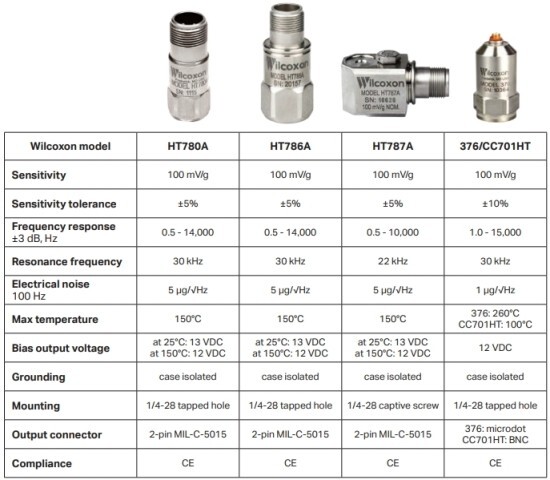

3. Wilcoxon model : HT780A, HT786A, HT787A, 376/CC701HT


4. Wilcoxon model : 786-500, 787-500, 786LF-500, 799LF

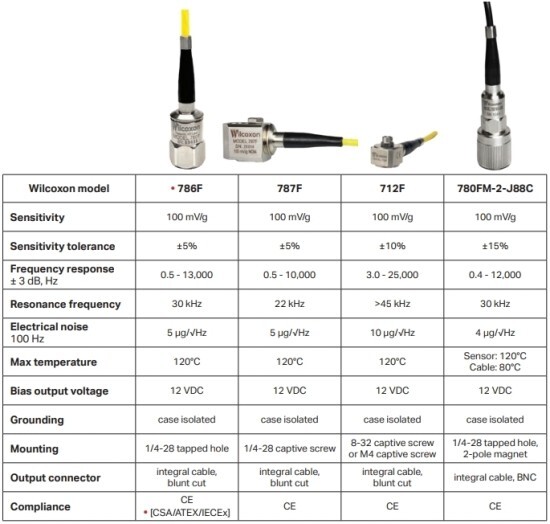

5. Wilcoxon model : 786F, 787F, 712F, 780FM-2-J88C

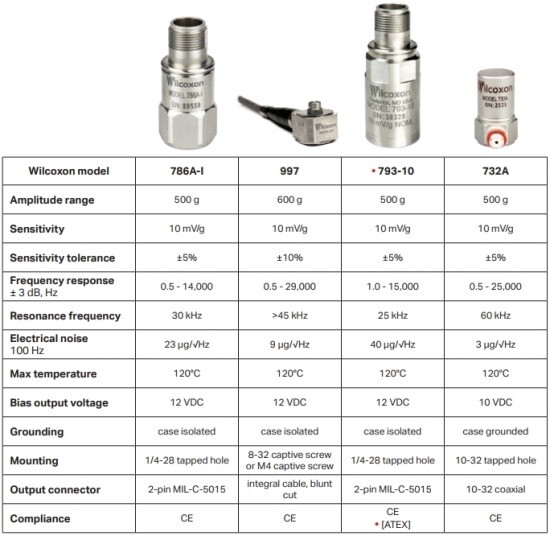

6. Wilcoxon model : 786A-I, 997, 793-10, 732A

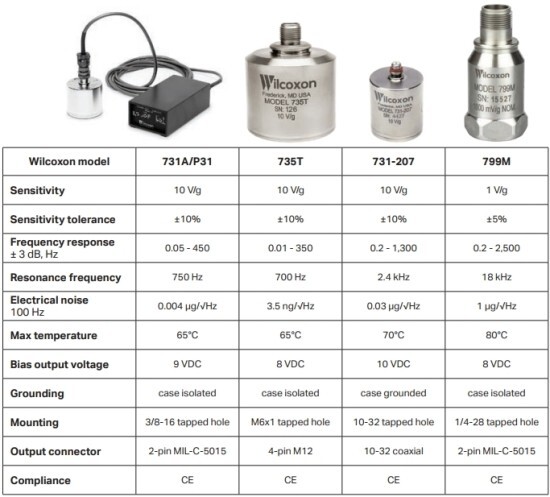

7. Wilcoxon model : 731A/P31, 735T, 731-207, 799M

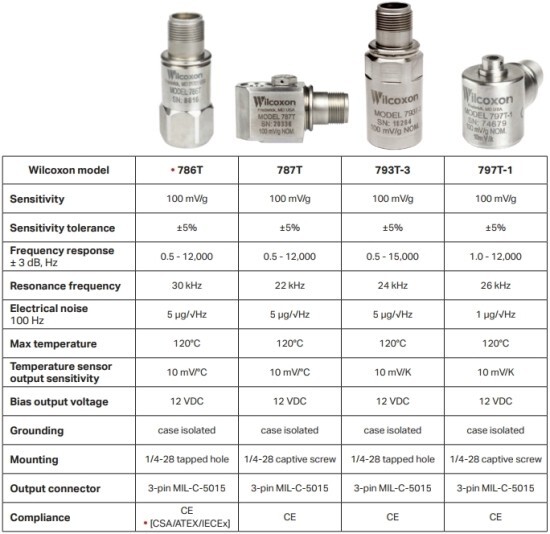

8. Wilcoxon model : 786T, 787T, 793T-3, 797T-1

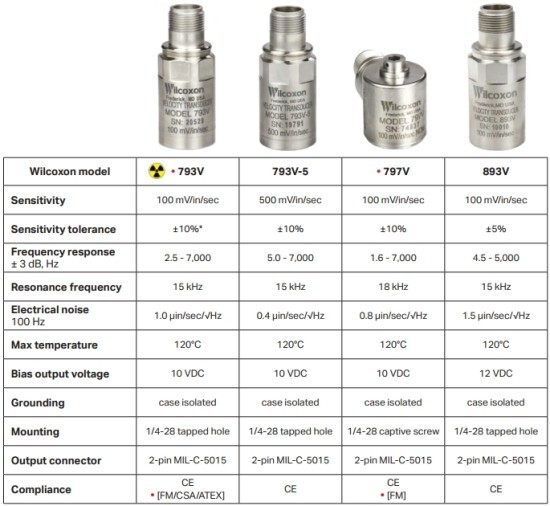

9. Wilcoxon model : 793V, 793V-5, 797V, 893V


10. Wilcoxon model : HV100/200, HV100LF/200LF, 746, LPA100T

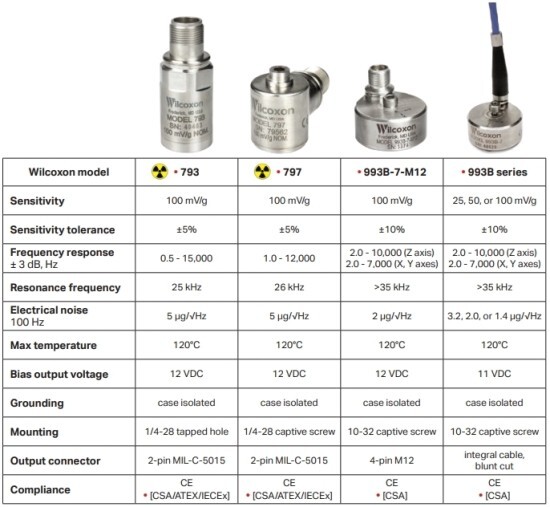

11. Wilcoxon model : 793, 797, 993B-7-M12, 993B series


[케이블 제품군]

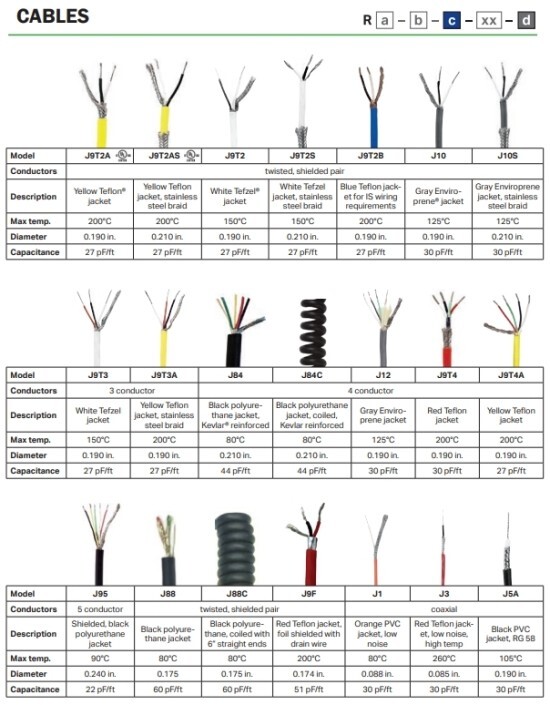

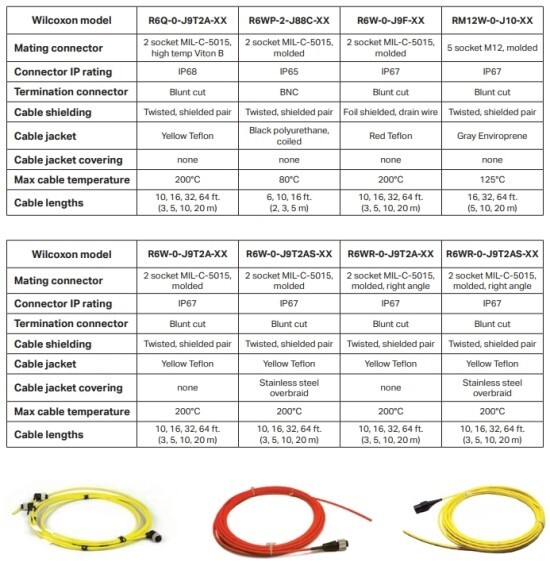

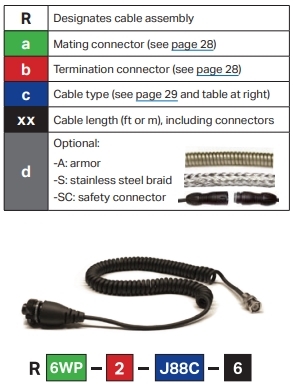

12. Wilcoxon cable (진동센서 케이블)


R6Q-0-J9T2A-XX, R6WP-2-J88C-XX, R6W-0-J9F-XX, RM12W-0-J10-XX, R6W-0-J9T2A-XX, R6W-0-J9T2AS-XX, R6WR-0-J9T2A-XX, R6WR-0-J9T2AS-XX

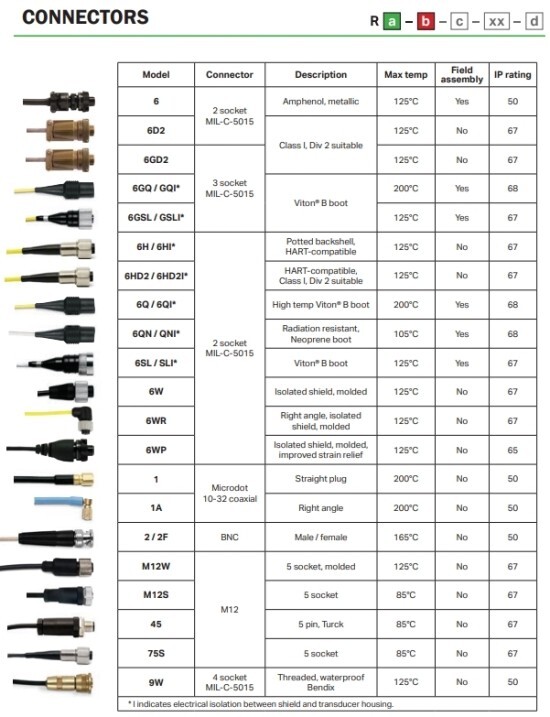

13. Wilcoxon Connectors (진동센서 커넥터)



[마운팅 제품군]

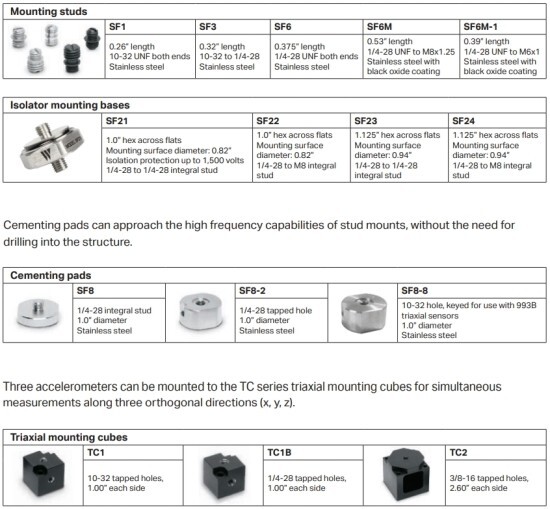

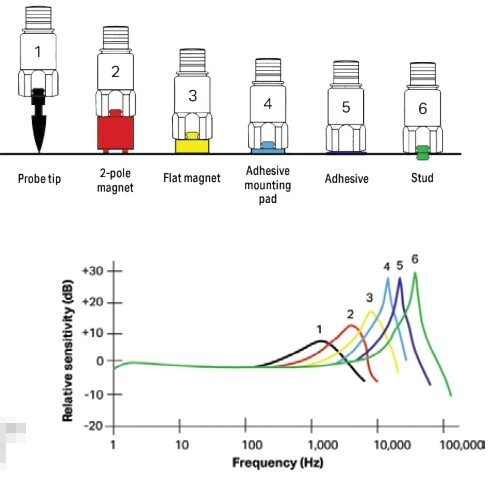

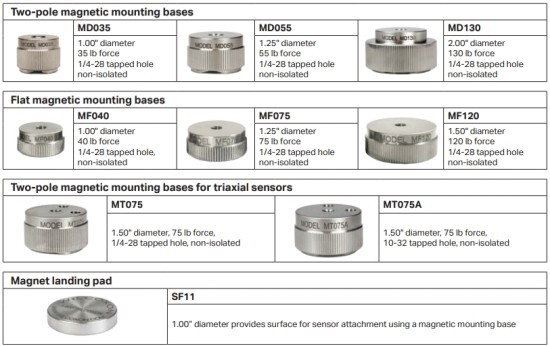

14. Wilcoxon Mounting Accessories (진동센서 마운팅 액세서리)


SF1, SF3, SF6, SF6M, SF6M-1, SF21, SF22, SF23, SF24, SF8, SF8-2, SF8-8, TC1, TC1B, TC2


MD035, MD055, MD130, MF040, MF075, MF120, MT075, MT075A, SF11


[진동계 제품군]

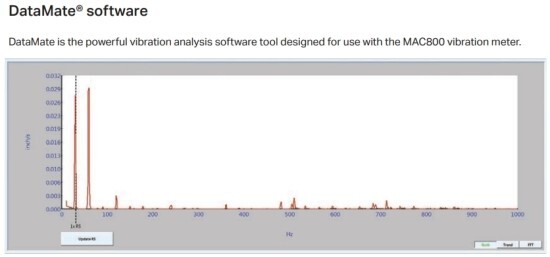

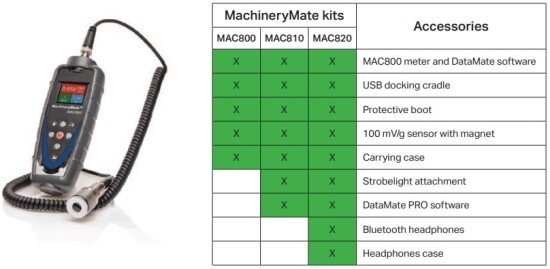

15. MAC800 휴대용 진동계 (Wilcoxon HANDHELD VIBRATION METERS)

- 일반 진동계 : MAC800, MAC810, MAC820

- 방폭 진동계 : MAC800-IS meters are certified for use in Class I, Division 2 and Class I, Zone 1 hazardous locations





[진동센서 교정기 제품군]

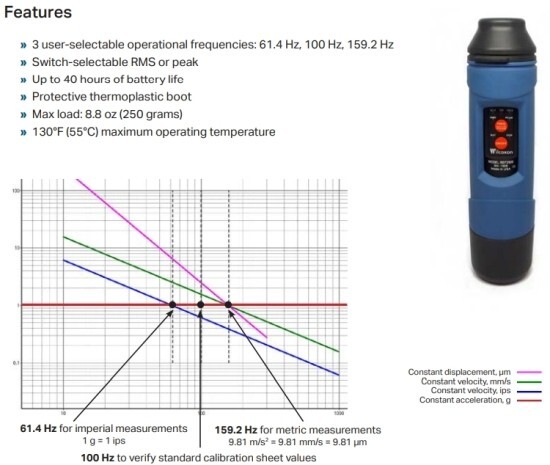

16. REF2510R 진동센서 휴대용 정밀 교정기 (Wilcoxon PORTABLE REFERENCE SOURCE)

- 가진 주파수  : 61.4 Hz, 100 Hz, 159.2 Hz

- 가진 진폭 단위 : 1g, RMS or Peak

- 교정 진동센서 최대 무게 : 250 그램

- 최대 사용 온도 범위 : 55 도

- 건전지 사용 시간 :40 시간



[파워공급기 제품군]

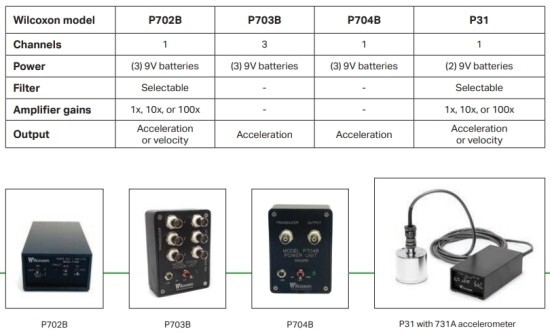

17. 휴대용 진동센서 파워 공급기 (Wilcoxon PORTABLE POWER SUPPLIES)

- IEPE, ICP, CCLD, CCD 타입 진동센서 파워 공급

- 가속도, 속도 출력 변경 타입

- 1채널 or 3채널


[4-20mA 제품군]

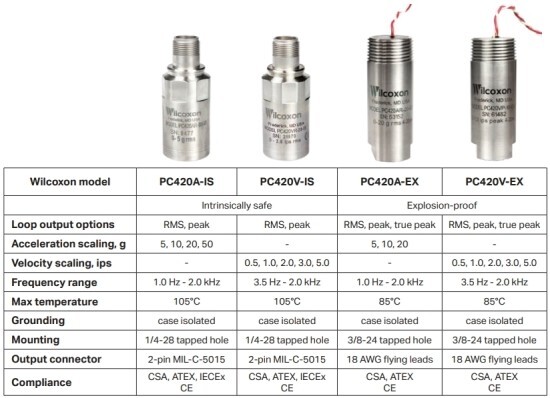

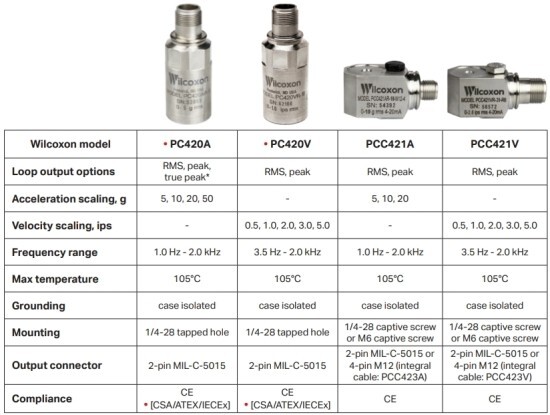

18. 4-20mA 출력 진동센서 (방폭형) (Wilcoxon 4-20 mA SENSORS)






[디지털센서 제품군]

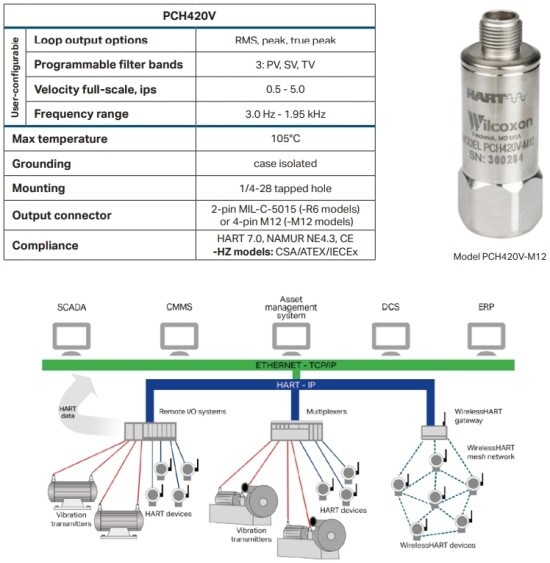

19. DIGITAL SENSORS WITH HART® PROTOCOL : PCH420V




[디스플레이 제품군]

20. 진동디스플레이 (PROCESS CONTROL DISPLAY METERS)

- PCD100 series or PCD200 series

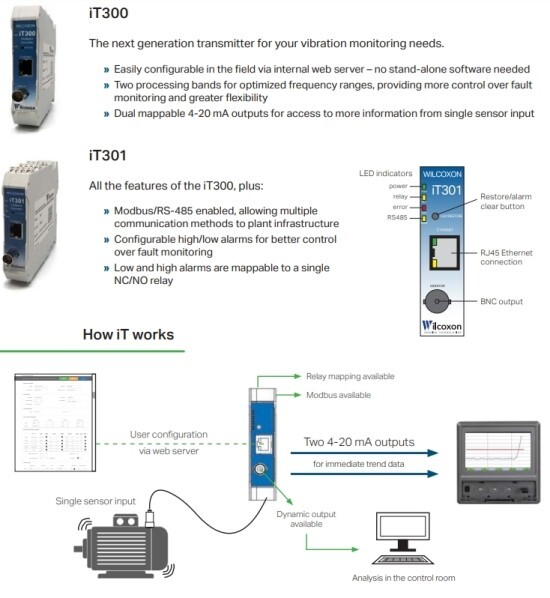

21.4-20 mA 트랜스미터 (iT300, iT30) / 알람 (iT150, iT401)





** 진동측정, 진동모니터링 위한 진동센서 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
