소음계, 마이크로폰, 소음센서 교정기 Nor1256_정밀급 Class1, 94dB, 114dB, 251.2Hz, 250Hz, 1kHz, 1/2인치, 1/4인치, 1인치 마이크로폰

-

Norsonic Nor1256 휴대용 정밀 Class 1 교정기


** 교정 가능한 제품 : 소음계, 마이크로폰, 소음센서 등

** 교정 주파수 : 251.2 Hz (250Hz) 또는 1 kHz

** 교정 음향 레벨 : 94 dB 또는 114 dB




​[Nor1256 소음계, 마이크로폰 교정기 작동 영상]

https://youtu.be/9VK6dZcINNg
​

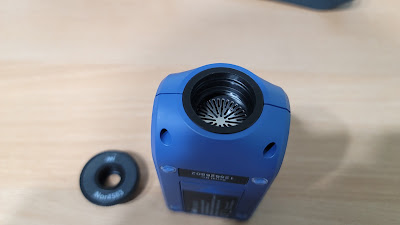

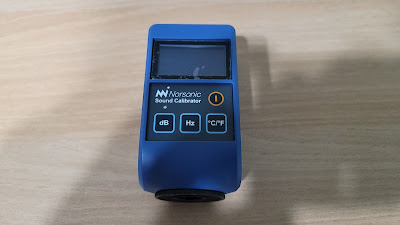

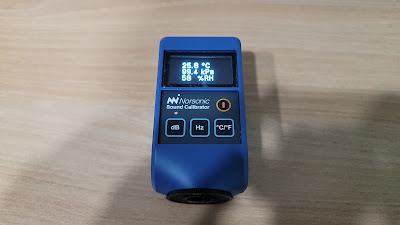

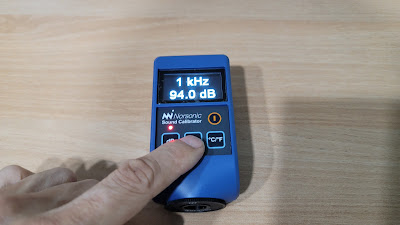

[Nor1256 소음계, 마이크로폰 교정기 실물 사진]










​[Nor1256 소음계, 마이크로폰 교정기 사양]

General Sound calibrator class 1 according to EN/IEC 60942 : 2017 Class 1 and ANSI/ASA S1.40-2006 (R2011).

- Microphone size: 1/1” and below (1/2인치-Nor4583, 1/4인치-Nor4589)

- Calibrator frequency (@ Reference conditions): 251.19±0.30 Hz and 1000 ±1.00 Hz

- Generated Sound Pressure Level relative to 20μPa (@ Reference conditions): (114.0±0.2)dB and 94.0±0.2)dB

- Distortion: Max 2.0%

- Stabilizing time: 20 seconds

- Sensitivity to environmental conditions: As specified for IEC 60942 class 1 / ANSI S1.40.


Environmental range for specified operation:

- Temperature: -10ºC to +50ºC / 14ºF to 122ºF

- Relative humidity: 25% to 90%

- Air pressure: 65 kPa to 108 kPa

- Display type and resolution: Mono-colour OLED graphical display – 128×64 (WxH)


Additional specifications for the built in ambinet measurement sensors:

- Temperature range: -10ºC to +50ºC or 14ºF to 122ºF

- Resolution / Accuracy: 0.1ºC / ±2ºC or 0.1ºF / ±2ºF

- Atmospheric pressure: 65 kPa to 108 kPa; Resolution 0.1kPa; Accuracy ±0.4 kPa, (for temperature above 0ºC)

- Relative humidity: 0% to 100%; Resolution 1%; Accuracy ±4%, (for temperature above 0ºC and humidity in the range 25% to 85%)

- Power off: By power switch or when microphone is removed (may be deactivated)

- Battery type: 2 x LR03 alkaline batteries (AAA-size)

- Battery life: > 10 hours

- Battery low: Automatically switching off if battery voltage too low

- Weight: 125g / 0.28lb

- Size ( LxWxH ): 97×51.5×41 mm / 3.8×2.0x1.6 “​


** 제조사별 마이크로폰 및 소음계 교정기 :

- B&K : Type 9699, Type 9719, Type 9721-A, Type 9721-B, Type 9757, Type 4231, Type 3630-A, Type 7913, Type 7792, Type 9738

- GRAS : 42AE, 42AA, 42AC, 42AG, 42AP, 51AB, 51AC, 90AA, 90AB, 90CA-S2

- TMS (PCB, LD) : CAL200, 9917C, CAL250,

- SPEKTRA : CS18 FF, CS18 SPL, CS18 SPL-VLF, SQ-03, SQ-4.2, SQ-4.1

- NORSONIC : Nor1257, Nor1255

- 기타 : ND9B, CAL511, CEM SC-05, Castle GA601, ONO SOKKI SC-3120, SC-2120A, SLTK-885B, CM-C200, HD2020, AWA6111A. CR515, CA111, HD2024, iSEMcon SC-1, REED R8090, RION NC-74


** 소음계, 마이크로폰, 소음센서 용 교정기 및 센서 등 소음진동 계측 및 분석에 필요한 장비 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
