관성 가진기 (FG-142 이너셔가진기, Inertial Shaker), 힘센서 (1053V1 포스센서, Force sensor) 테스트 - 고유진동수,공진주파수,모달해석,모드분석

-
설치 공간이 좁은 곳 (높이 5cm 이하, 폭 6cm 이하) 또는 제품위에 장착하여 고유진동수 (공진주파수, 모드분석, 모달해석) 분석이 가능한 Labworks사 관성가진기 (Inertial Shaker, 이너셔가진기) FG-142, 파워앰프 PA-151, Dytran사 힘센서 (Force sensor) 1053V1 작동테스트 영상입니다.



https://youtu.be/Ox1heKv2mwY

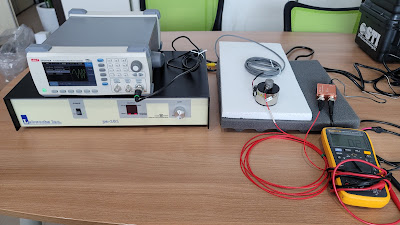

[관성가진기 FG-142 테스트 전체 사진 : 파워앰프, 함수발생기, 시그널컨디셔너, 멀티미터]

[관성가진기 FG-142, 힘센서 1053V1]


FG-142 특징

Sine force

  Natural cooling 2.0 lbf pk

  With cooling air* 4.0 lbf pk

Random force

  Natural cooling 1.4 lbf rms

  With cooling air* 2.8 lbf rms

Shock force 4.5 lbf pk

Max displacement

  Continuous pk-pk 0.35 in

  Between stops 0.35 in

Physical

Dynamic element weight 0.33 lbs

Mounting 0.141 in dia. through hole

Dimensions 2.0"D, 1.5"L

Generator weight .56 lbs

Options

*Forced air cooling required for operation above 2 lbf.

Cooling air inlet


** 같은 사양의 제품 : TMS 2002E (K2002E002, K2002E01)


[가진기 전용 파워앰프 PA-151, 함수발생기 UTG1010A]



[힘센서, 가속도센서 (진동센서, 가속도계) 전용 시그널컨디셔너 YMC 8201T]


** 제품의 고유진동수, 공진주파수, 모달해석, 모드현상관찰 등을 할 수 있는 가진기 (shaker), 가속도센서, 진동센서, 가속도계, 마이크로폰, 힘센서, 압력센서, 임팩트해머, 4-20mA진동센서, 산업용진동센서, 소음계, 진동계, 진동실험기구 EVT, 진동시험기, 고유주파수측정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
