소형 미니 가진기 EVT-1000, 파워앰프 AMP200B 사용법과 20Hz 주파수에서 진폭 변경 테스트 - Shaker and Power Amplifier test

-
EVT-1000 소형 미니 가진기 (Shaker)와 AMP200B 파워앰프 (Power Amplifier) 배선과 작동방법 설명 영상입니다.

참고로 테스트 주파수는 20 Hz이고, 진폭1번 조정버튼을 이용하여 가진기 세기를 조정하였습니다.



https://youtu.be/zy-PTAY4WYc

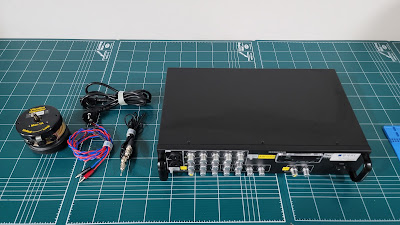

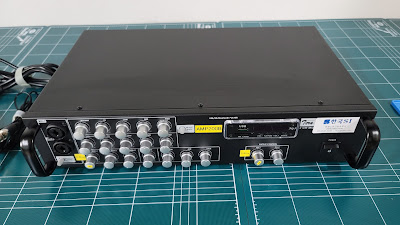

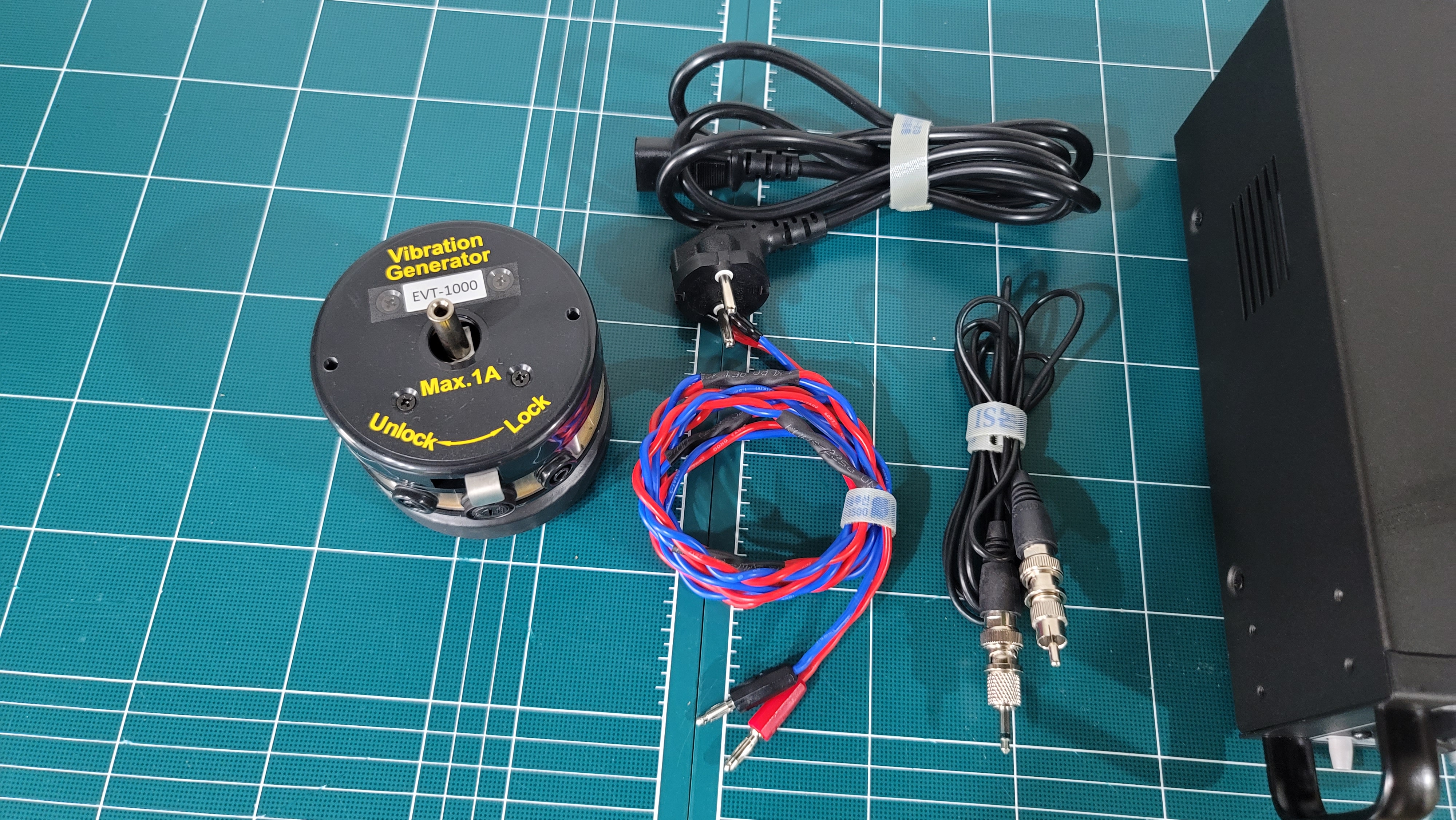

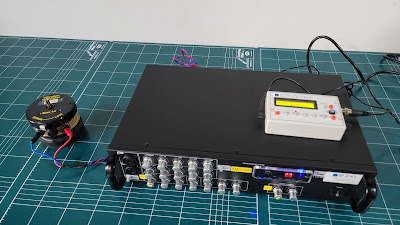

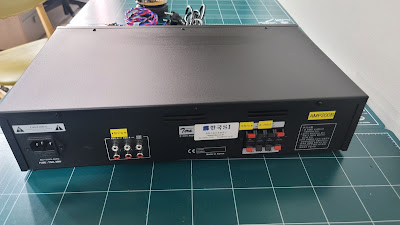

[EVT-1000 가진기, AMP200B 파워앰프 상세 사진]









[EVT-1000 가진기 (Vibration Shaker) 특징]

- 연결 커넥터 : 바나나잭 홀 (1개)

- 용량 : Max 1 ampere

- 시그널 입력 커넥터 : 바나나잭 홀 (+ 1개 / - 1개)

- 케이블 포함 : 바나나잭 30cm (2개-검정,빨강)

- 사이즈 : D 90mm * H 100mm (가진기 80mm / 가진축 20mm)

- 무게 : 905 gram

- 스트로커 : Max 5mm (at 50 Hz)



** 진동실험을 위한 소형 미니 가진기 (Shaker) (모달, 내구시험, 진동시험 등) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
