공진 주파수 찾는 실험 with 소형 가진기 (Shaker), 파워앰프, 함수발생기, 3가지 길이 막대 진동실험, Resonance frequency

-

길이가 다른 3가지 막대가 어떤 주파수에서 각각 공진 (Resonance)이 발생하는지 소형 미니 가진기를 이용하여 공진점을 찾는 실험을 해 보았습니다.



https://www.youtube.com/watch?v=7nWR4MNC7y0

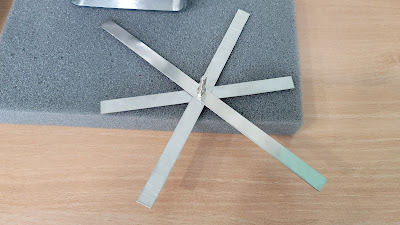

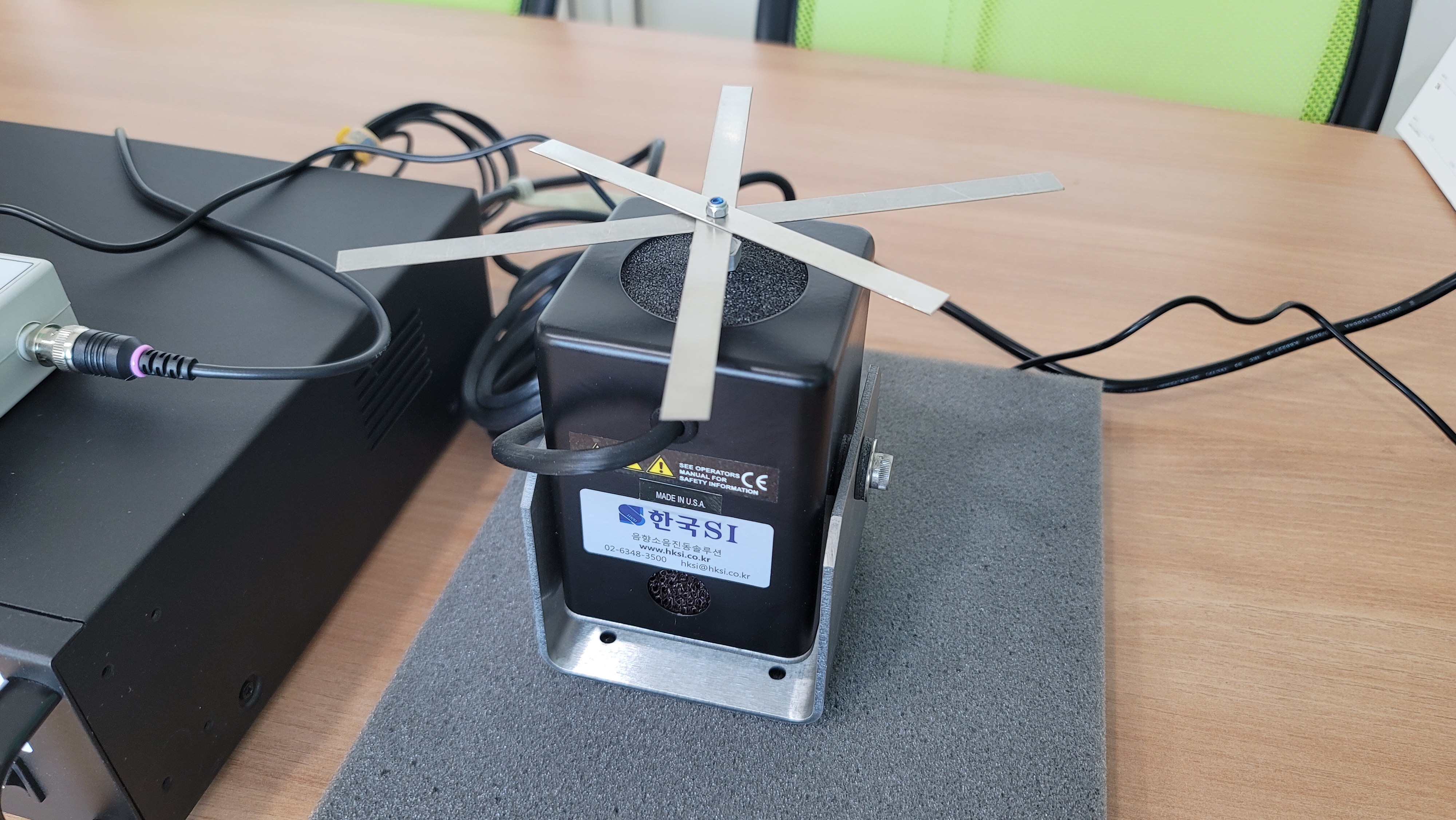

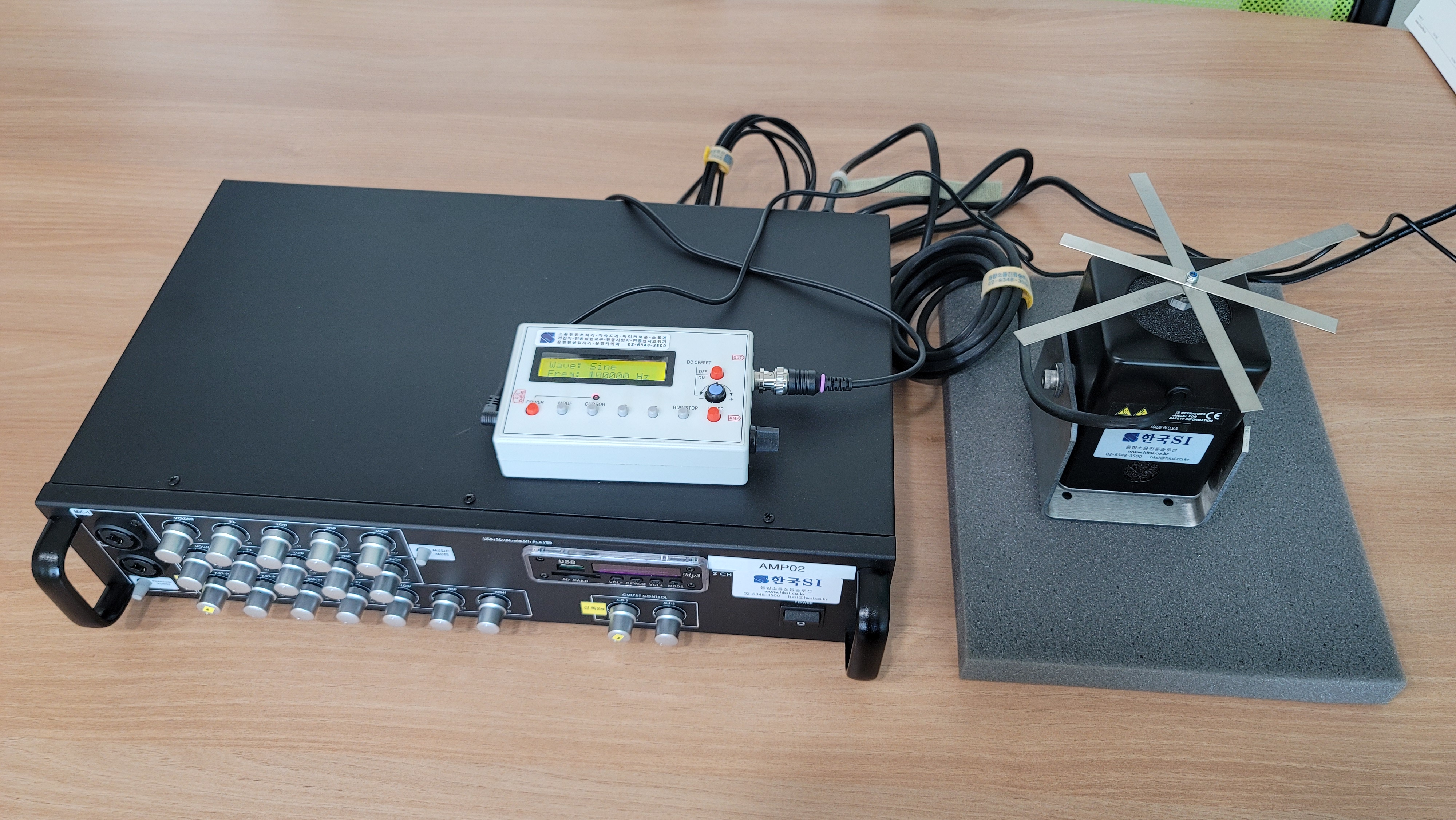

[가진기를 이용한 막대 제품 (부품) 공진 주파수 찾는 실험 사진]

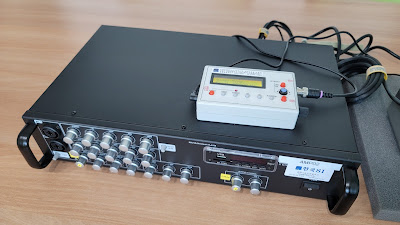

[테스트용으로 사용한 가진기, 파워앰프 사양]

- 최대 가진힘 : 31 N (7 lbf) or 20 N (4.5 lbf)

- 최대 가속도 : 70 g pk (No load)

- 주파수 범위 : 0 ~ 11 kHz

- 파워앰프 : 150 W


[진동 가진기 Shaker 응용 분야]

- 제품, 부품 공진 테스트, 공진점 찾기 (Resonant frequencies)

- 제품, 부품 고유진동수 및 진동 실험

- 진동센서 (Vibration sensor) 개발, 테스트, 평가

- 가속도계 (Accelerometer) 개발, 테스트, 평가

- 가속도센서 (Acceleration sensor) 개발, 테스트, 평가

- 속도센서 (Vibration velocity sensor) 개발, 테스트, 평가

- 기타 진동센서 개발 및 체크용으로 사용

- 모바일 부품 고유진동수 찾기

- 자동차 부품 고유진동수 찾기

- 소형 (작은) 부품 고유진동수 찾기

- 학생 진동실험 교육용 교구 및 실험실 연구용 (Educational laboratory research)

- 공진점 및 노드점 실험

- 모드현상 관찰 및 실험

- 진동현상 관찰 실험

- 에너지하베스팅 실험 (Energy harvesting experiment)

- 기타 진동가진실험 등

- 가진기 및 진동센서 교정기로 테스트 가능한 MEMS, 압전소자 등 진동센서(가속도센서, 가속도계, 속도센서) 제조사 : PCB Piezotronics (AMPHENOL), Bruel and Kjaer (B&K, HBK, BKSV), Dytran Instruments, Kistler, MMF, YMC, YEC, ENDVECO, Meggitt, IMI, CTC, SKF, Hansford Sensors, STI, Measurement Specialties (TE Connectivity), Omega, Honeywell, Wilcoxon, Metrix Instrument, Onosokki, Sinocera Piezotronics, Ronds, Althensensors, ASC Sensors, DJB Instruments, Deltaohm, Picotech, Yokogawa, RION, Kyowa Electronic Instruments, CEC Vibration Products, Jewell Instruments, CESVA, IMV Corporation, Vibrasens 등


** 각종 진동실험을 위한 가진기 Shaker (모달, 내구시험, 진동시험 등) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
