소형 미니 가진기 2Hz, 3Hz, 4Hz, 5Hz, 6Hz, 7Hz, 8Hz, 9Hz, 10Hz, 15Hz, 25Hz, 35Hz 주파수와 10Hz 변위 테스트, Mini Shaker test
공유 링크 만들기
Facebook
X
Pinterest
이메일
기타 앱
-
미니 소형 가진기 주파수 (2Hz, 3Hz, 4Hz, 5Hz, 6Hz, 7Hz, 8Hz, 9Hz, 10Hz, 15Hz, 25Hz, 35Hz)와 10Hz에서 변위 (pk to pk) 테스트를 해보았습니다.

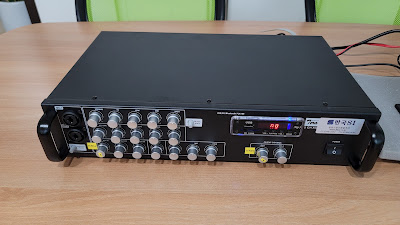

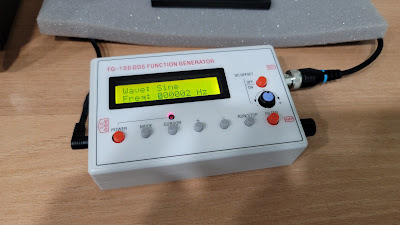

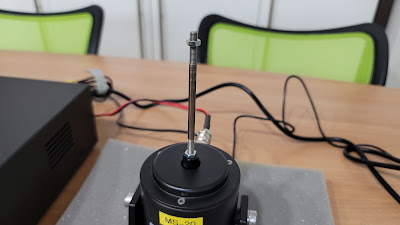

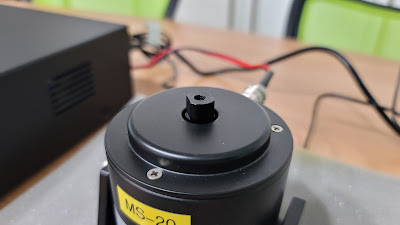

[미니 소형 가진기 Shaker 주파수 및 변위 테스트 사진]]

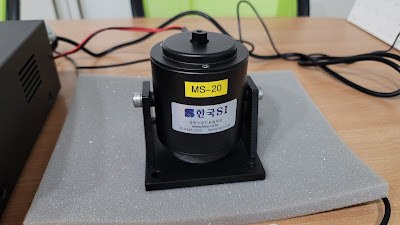

[미니 소형 가진기 Shaker 사양]
Model
MS-20
Rated Force (Peak)（N)
≥ 20
Max. Displacement (PK-PK)（mm)
± 5
Max. Input Current (Arms)
≤ 2.0
Frequency Range (Hz)
DC - 6k
Coil DC Impedance
6.0 Ω
Effective Moving Mass (Kg)
0.1
Size(mm)
Φ78×115
Mounting Hole Size(mm)
80×80 (4-Φ7)
Weight（Kg）
3.3
Output Type
Rod / M5 hole
Power Amplifier
100 W
[미니 소형 가진기 Shaker 응용 분야] - 진동센서 (Vibration sensor) 개발, 테스트, 평가, 체크 - 가속도계 (Accelerometer) 개발, 테스트, 평가, 체크 - 가속도센서 (Acceleration sensor) 개발, 테스트, 평가, 체크 - 속도센서 (Vibration velocity sensor) 개발, 테스트, 평가, 체크 - 기타 진동센서 개발 및 체크용으로 사용 - 제품, 부품 고유진동수 및 진동 실험 - 모바일 부품 고유진동수 및 진동 실험 - 자동차 부품 고유진동수 및 진동 실험 - 소형 (작은) 부품 고유진동수 찾기 - 컴퓨터 부품 고유진동수 찾기 - PCB 기판 모드 현상 및 고유진동수 찾기 - 학생 교육 실습 및 실험실 연구용 (Educational laboratory research) - MEMS, 압전소자 센서 개발 연구용 - 공진점 및 노드점 실험 - 모드현상 관찰 및 실험 - 진동현상 관찰 실험 - 에너지하베스팅 실험 (Energy harvesting experiment) - 기타 진동가진실험 등
** 소형, 중형, 대형 가진기 Shaker (모달, 내구시험, 진동시험 등) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
