소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

EVT (Educational Vibration Tester) 진동실험기구교구 소개 (진동 공진점, 노드점 실험)

-

진동실험기구 (EVT)

Educational Vibration Tester


진동과 관련한 교육 과정에서 진동에 의해 일어날 수 있는 다양한 현상을 직접 체험할 수 있도록 개발한 진동실험기구 입니다.


[진동실험기구 (EVT) 실험 항목 및 모드 시뮬레이터 소프트웨어]

● 링 진동 실험 (Ring Vibration Test)


● 용수철 진동 실험 (Spring Vibration Test)


● 판 진동 실험 (Plate Vibration Test) - 사각판 / 원형판

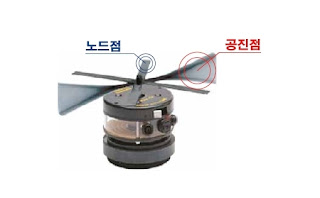

● 막대 진동 실험 (Stick Vibration Test)


● 와이어 진동 실험 (Wire Vibration Test)


● 진동 모드 시뮬레이터 (Vibration Mode Animator)


[진동실험기구 (EVT) 교육 관련 활용 분야]

진동 공학 (Vibration Engineering)

단일 및 다중 자유도 시스템의 자유 및 강제 진동, 컨볼류션 및 Fourier 변화을 포함한 시간 및 주파수 영역 솔루션 기술, 근사 솔루션 기술, 막대, 빔 및 프레임과 같은 연속 시스템의 진동 및 모달 분석에 활용

구조 역학 (Structural Dynamics)

단일 및 다중 자유도 진동 문제, 정상 모드 중첩 방법, 진동 문제의 모달 분석 및 매트릭스 공식, 자연 주파수와 모드, D'Almert의 원리, Newton 제2법칙, 가상 작업의 원리, 입자와 강체의 시스템에 대한 Lagrange 방정식 단순하고 복잡한 구조물, 막대, 보 및 판의 진동, 연속 및 다중 질량 시스템의 분석, 유한 요소, Galerkin법, 적분 방정식, 수치 수집, 모달 중첩에 의한 구조물의 반응, 복합 재료의 진동 등에 활용


[진동실험기구 (EVT) 교육 과정 예시 (Syllabus Example)]


[진동실험기구 (EVT) 제품 구성]​

​


진동실험기구 (EVT) 제품 선정 및 기술적인 도움이 필요하시면 하기 문의처로 언제든 연락 부탁드립니다!



댓글

댓글 쓰기
