USB 디지털 마이크로폰 miniDSP UMIK-1

-

 USB 디지털 마이크로폰 miniDSP UMIK-1


MIK-1은 플러그 앤 플레이 (Plug & Play) 음향 측정을 제공하는 USB 타입 마이크로폰으로 A/D컨버터 없이 바로 컴퓨터 USB 단자에 연결하여 사용할 수 있습니다.


스피커 및 실내 음향 측정에서 녹음에 이르기까지 UMIK-1 마이크로폰은 신뢰할 수 있는 낮은 소음과 정확한 결과를 제공합니다.


드라이버 설치, OS 호환성 및 보정되지 않은 마이크로폰은 잊어 버리십시오^^

UMIK-1 마이크로폰은 모든 운영 체제 (Windows / Mac) 및 카메라 연결 키트가 있는 Ipad에서 자동으로 인식되는 USB 오디오 클래스 1 장치입니다. 정확한 측정을 보장하기 위해 일련 번호를 기반으로하는 고유한 교정 파일과 함께 제공됩니다. 권장되는 음향 측정 소프트웨어와 결합하여 플러그 앤 플레이 측정 시스템과 완벽하게 일치합니다.

[사양 - Specifications]

Capsule Type & Polar pattern
 		6mm electret, Omni-Directional

Frequency response

20 Hz - 20kHz

USB Audio Class

USB Audio class 1.0
Driverless interface for Windows, Mac & Linux

Connector
 		miniUSB Connector

Calibration File

Unique microphone calibration
.txt file referenced to the Serial Number Includes on axisFrequency
Amplitude / Sensitivity drift

Resolution & Sample rate

24bit ADC @ 48kHz

Max SPL for 1 % TDH @ 1kHz

133 dB SPL @OdB gain setting

Output noise level at max IGPA

-74dBFS

Weight120gm for microphone, 600gm complete kit with accessories
PowerUSB Powered (5V) - Blue LED indicates unit under Power
Clamp thread size3/8"-16
Win/Mac Compatible✔


​[구성품]

  • 1 x UMIK-1 microphone
  • 1 x shielded USB cable (1.5m)
  • 1 x mini Tripod
  • 1 x foam wind screen

​

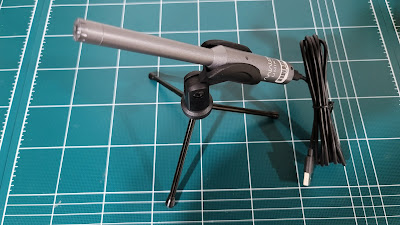

[실물 사진]
