마이크로폰 SKC MP40 (1/4인치, 자유음장형)

-

MP40 마이크로폰 (Microphone)


MP40 마이크로폰은 7mm 의 작은 사이즈 팁을 가지고 있으면서, 감도는 50 mV/Pa 입니다.

주파수 범위는 20 Hz ~ 20 kHz (가청 주파수 범위) 이며, 동적범위는 29 ~127 dB 입니다.

또한, IEC61094 Class 2 타입으로, 0V 극전압을 지원하기 때문에 IEPE (ICP, CCLD, CCP, DeltaTron, IsoTron) 모듈을 가지고 있는 소음진동분석장비(DAQ)에 바로 연결 하여 사용할 수 있습니다.

연결 커넥터가 SMB 단자로 되어 있어 어레이(Array)용으로 적합한 소형 타입니다.


[마이크로폰 사진]

[세부사양]

MP40 Microphone Specification

모델 (Model, Type)

MP40

사이즈 (Diameter)

7 mm

감도 (Open-Circuit Sensitivity)

50 mV/Pa

주파수 범위 (Frequency Response)

20 Hz ~ 20 kHz

방향성 (Field)

자유음장형 (Free Field) 타입

다이나믹 범위 (Dynamic Range)

29 ~ 127 dB

극전압 (Polarization Voltage)

0 V

파워 타입 (Power Requirement)

IEPE (2 ~20 mA) (ICP, CCLD, CCP, Deltatron, Isotron)

길이 (Height)

64 mm

설계 표준 (Design Standard)

IEC 61094 Type2

출력 단자 (Output Connector)

SMB

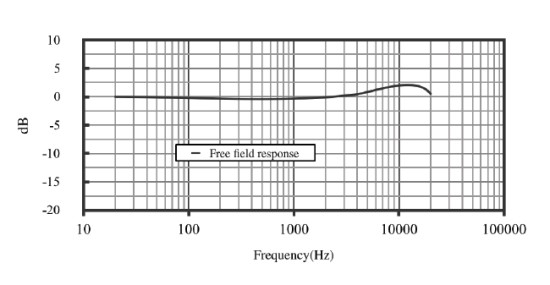

[주파수 특성]

[유사 제품]

PCB 130A23, 130A24, 130E20, 130F20, 130E22, 130F21, 130F22

B&K 4954-A, 4954-A-011(2670), 4954-B

GRAS 46BE, 46BG, 46BG-FV, 46BH, 46BL, 46BL-FV, 46BL-BT, 46BD, 46BD-FV, 46BD-S1
