판의 공진점과 (resonance point) 노드점을 (node point) 진동 가진기를 이용하여 찾을 수 있을까? (EVT-2000-1 Wave Plates)

-

사각판의 공진점(resonance point)과 노드점(node point)을 가진기를 이용하여 찾는 실험 영상 입니다.


1. 실험 목적 : 주파수에 따라 사각판의 공진점과 노드점은 어떻게 보일까?

2. 실험 장비 : 가진기 (EVT-1000), 함수발생기 (EVT-3000), 사각판 (EVT-2000-1), 모래 (sand)

3. 실험 방법 :

   3-1. 가진기와 함수발생기를 연결 한다.

   3-2. 가진기 위에 사각판을 설치 한다.

   3-3. 사각판 위에 모래를 뿌려준다.

   3-4. 함수발생기의 주파수(frequency)와 진폭(amplitude)을 천천히 변경 한다.

   3-5. 모래의 움직임을 살핀 후 주파수에 따라 공진점과 노드점의 진동 현상을 확인 한다.



[Frequency 158 Hz 실험 사진]

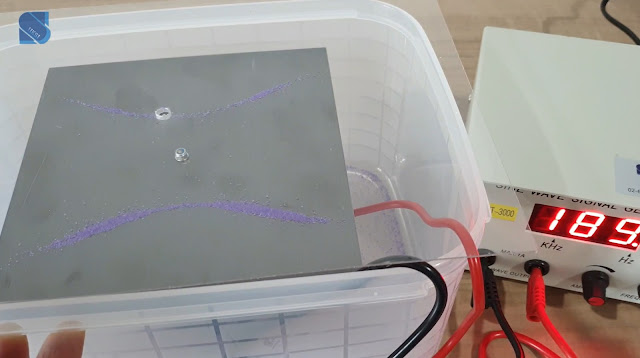

[Frequency 189 Hz 실험 사진]


[Frequency 394 Hz 실험 사진]


[Frequency 840 Hz 실험 사진]


[Frequency 1620 Hz 실험 사진]


[Frequency 1650 Hz 실험 사진]


[Frequency 2050 Hz 실험 사진]

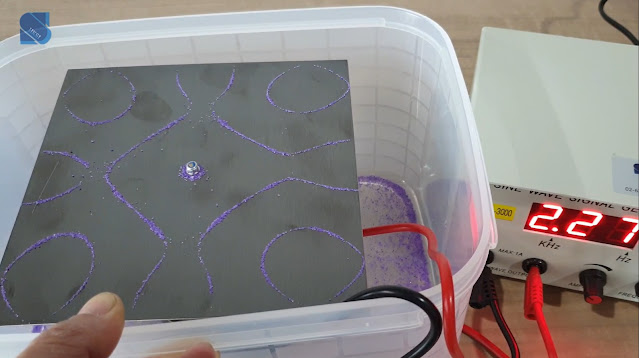

[Frequency 2270 Hz 실험 사진]
