7577A1 Dytran 진동 가속도센서 DC MEMS 타입, 저주파수 측정

Dytran 7577A1 MEMS DC 타입 진동센서 (가속도센서, 가속도계, Accelerometer)

[특징]

1축, DC (0Hz) 측정, MEMS 타입, Differential Mode, ±2 g pk 진동 측정범위, 0~1150 Hz 측정 범위

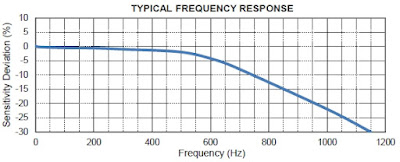

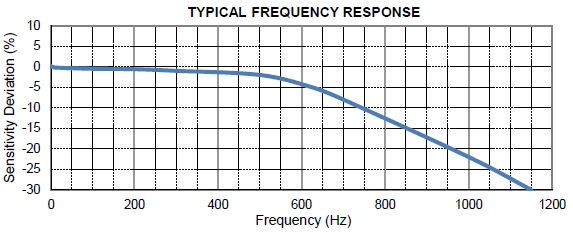

[7577A 시리즈 MEMS DC 진동 가속도센서 주파수 곡선]

[사양]

PHYSICAL

- 무게 (Weight) : 20 grams

- 연결 케이블 커넥터 (Connector) : 4-Pin, 1/4-28 UNF-2A

- 마운팅 사이즈 (Mounting Thru Holes) : 2 X Ø3.23mm

- 재료 (Material) : Titanium Alloy

PERFORMANCE

- 측정 범위 (Input Range) : ±2 g pk (±19.61 m/s2 pk)

- 주파수 범위 (Frequency Response) (±5%) : 0 - 625 Hz

- 주파수 범위 (Frequency Response) (±3dB) : 0 -1150 Hz

- 공진 주파수 (Resonant Frequency) : >1200 Hz

- 감도 (Sensitivity Differential), ±10% : 2000 mV/g (203.9 mV/m/s2)

- 노이즈레벨 (Output Noise, Differential) : Typ. 8 μg RMS/√(Hz) 78 μm/s2 RMS/√(Hz)

- 선형성 (Non-Linearity, Max) : 0.5 % F.S.

- 가로 방향 감도 (Transverse Sensitivity, Max) : 3 %

ENVIRONMENTAL

- 최대 충격 범위 (Maximum Mechanical Shock) : 6000 g pk (58840 m/s2 pk)

- 사용온도 범위 (Operating Temperature Range) : -55 to +125 °C

- Scale Factor Temperature Shift : -20 to +220 ppm/°C

- 실링 (Seal) : Hermetic

ELECTRICAL

- Output Common Mode Voltage : 2.45 - 2.65 VDC

- Bias Calibration Error 0.007 g pk (0.0007 m/s2 pk)

- Output Impedance, Nom. : 1 Ω

- Operating Voltage : +6 to +14 VDC

- Operating Current (AOP & AON open) : 3 to 6 mA DC

- Power Supply Rejection Ratio : >65 dB

- Ground Isolation : >30 MΩ

- Warm Up Time : <0.5 sec

- Overload Recovery : <200 μsec

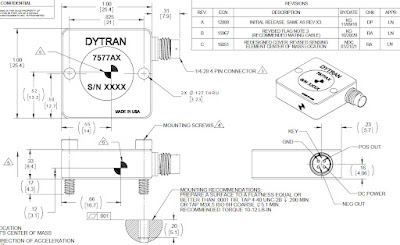

[7577A 시리즈 MEMS DC 진동 가속도센서 치수]

[7577A 시리즈 MEMS DC 진동 가속도센서]
