소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

주위 소음, 소리, 말은 진동측정에 어떤 영향을 미칠까? 진동센서, 가속도센서, 가속도계, 소음진동분석 노하우, Effects of Sound on Vibration Sensors

-
말, 소리, 소음, 바람 등은 진동측정에 어떤 영향을 미치는지, 진동센서 (가속도센서, 가속도계), 소음진동분석장비를 사용하여 테스트를 해 보았습니다.



https://youtu.be/iWcbJEms7Nk

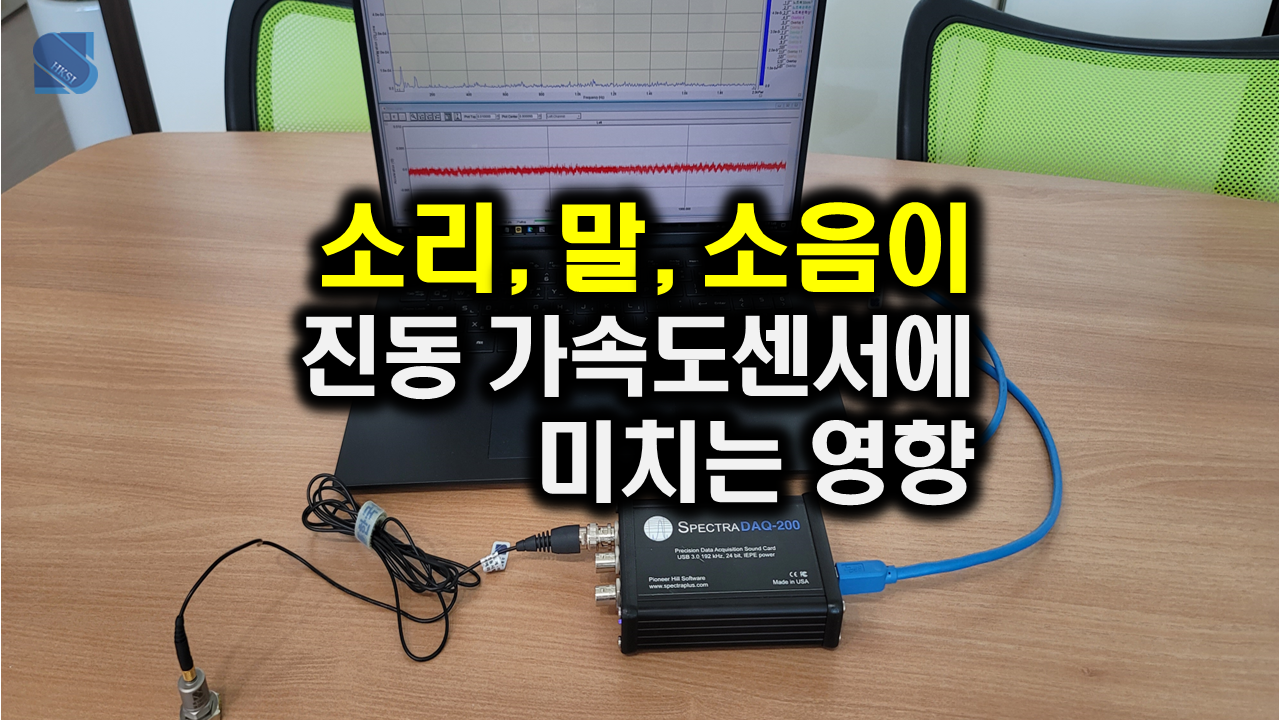

[진동센서 (가속도센서, 가속도계), 소음분석장비, 노트북 연결 및 설치 모습]


[테스트에 사용한 진동센서 (가속도센서, 가속도계)]


- 모델 : HS 13A131

- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입

- 100 mV/g (10.2 mV/m/s^2) 감도

- +/- 50 g pk 측정범위

- 압전소자 Ceramic

- Shear 타입

- -40도 ~ 121도 사용 온도범위

- 0.5 ~ 10000 Hz 주파수 측정 범위 (선형 범위)

- Stainless Steel 하우징으로 내구성 우수

- 23.4 mm * 14.5 mm 사이즈

- 14.5 그램 무게

- M5 탑 커넥터 케이블 연결

- M5 Female 마운팅 홀 나사


[테스트에 사용한 소음진동 분석 하드웨어]


- 장비 모델 : SpectraDAQ-200

- 입력 채널 : 2 ch (BNC 커넥터)

- 출력 채널 : 2 output channels (1 BNC mono, 1 3.5 mm stereo jack)

- 디지털 입출력 : 3 Input, 3 Output (RJ45 connectors) - 자동화 릴레이 연결로 제품 양불판정시 사용

- 분해능 : 24 bit

- 샘플링 : up to 192 kHz

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 타입 센서 바로 연결 가능

- 연결 : USB 3.0 타입


[테스트에 사용한 소음, 진동, 가속도, 속도, 변위, 힘, 압력 측정 및 분석 소프트웨어]

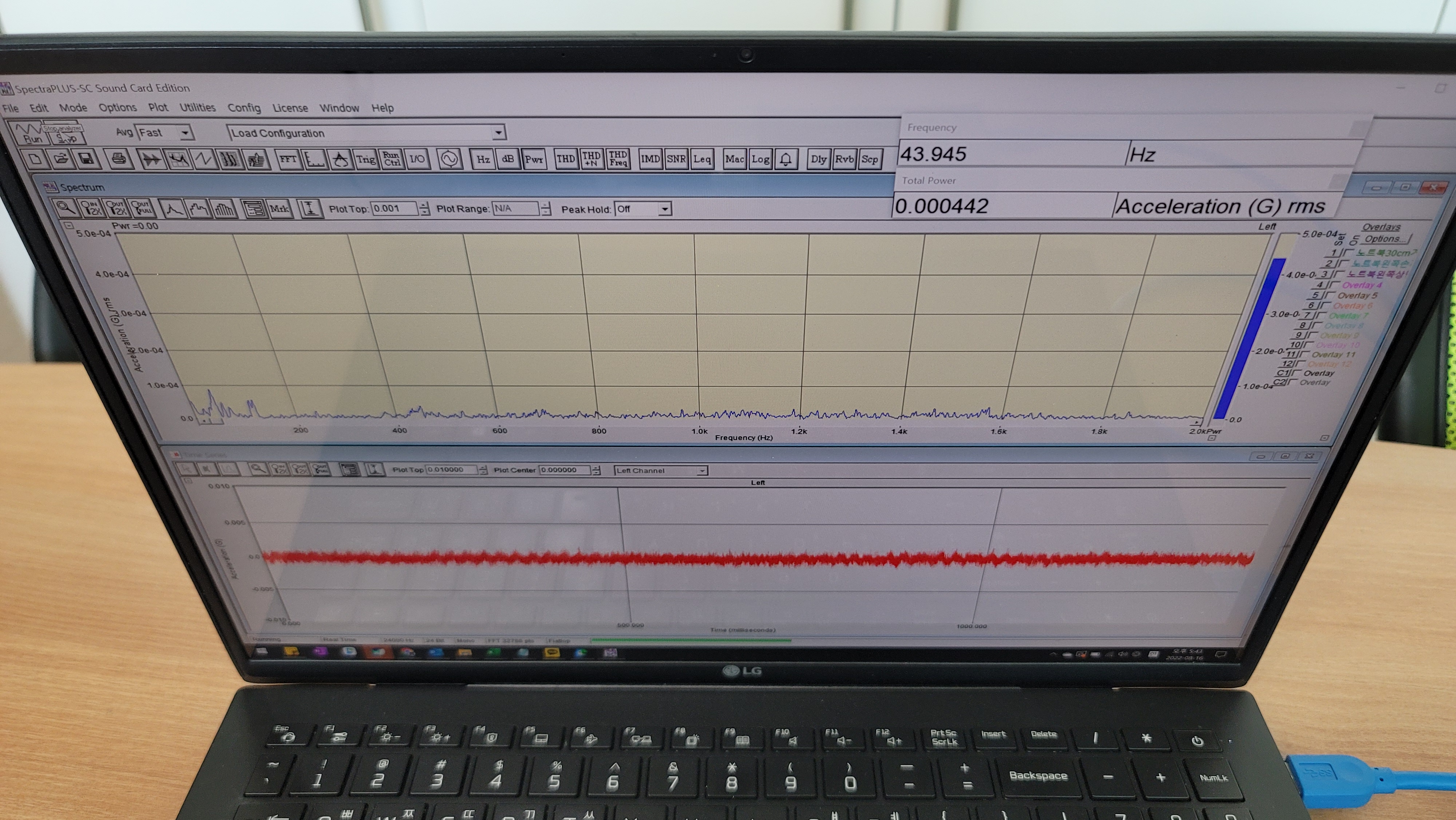

** 조용한 곳의 진동 레벨 (암진동레벨)


- 소프트웨어 모델 : SpectraPLUS-SC

- 소음, 진동 (가속도, 속도, 변위), 힘, 압력, 수중소음 (수중음향) 측정 및 분석

- 실시간 시간(타임) 분석 (Real time mode) 및 주파수 FFT 분석 (Spectrum)

- 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 트리거 기능 (Triggering)

- 주파수 화면 캡처 (Overlays)

- 피크 홀더 (Peak hold)

- 마이크로폰 보정 (Mic compensation)

- A, B, C 웨이팅 (Spectral weighting)

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 적분기능 (속도, 변위 단위 변경)

- 함수 발생 기능 (Signal Generator Utility, 핑크 및 화이트 노이즈 (Pink/White noise) 등)


** 휘파람 소리가 진동가속도센서 (가속도계)에 미치는 주파수 그래프



** 아에이오우 소리가 진동가속도센서 (가속도계)에 미치는 주파수 그래프


** 말 소리가 진동가속도센서 (가속도계)에 미치는 주파수 그래프


** 진동. 소음, 힘, 압력 등 측정에 필요한 분석기, 진동센서 (가속도센서, 가속도계, 속도센서, 변위센서), 마이크로폰, 임팩트해머, 가진기, 소음계, 진동계, 진동시험기, 진동소음측정장비, 진동센서교정기, 소음센서교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!


댓글

댓글 쓰기

이 블로그의 인기 게시물

가속도센서 (진동센서, 가속도계) YMC 141A100 3축 보급형 저가형

-
이미지
YMC 141A100 보급형 3축 가속도센서 (진동센서, 가속도계) 1. 특징 IEPE (ICP, CCLD, Deltatron, Isotron) 타입의 소형 및 정밀급 3축 가속도센서 (진동센서, 가속도계)로 설비 기계, 자동차, 항공기, 선박 등의 진동 측정 및 분석 연구용으로 사용 2. 사진 3. 사양  감도 (Sensitivity)  100 mV/g  측정범위 (Measurment Range)  +/- 50 g pk  분해능 (Resolution)  1 mg (rms)  주파수 범위 (Frequency Range)  0.5 Hz ~ 5 kHz (+/- 10%)  공진점 (Resonant Frequency)  25 kHz  온도범위 (Temperature Range)  -40 ~ +121 도  센싱 소자 (Sensing Element)  세라믹 (Ceramic / Shear)  연결 커넥터 타입 (Output Connect)  1/4-28 4pin  외관 재질 (Housing Material)  Stainless Steel  실링 (Sealing)  welding  무게 (Weight)  19.5 g  사이즈 (Size)  14 * 14 * 14 mm  마운팅 (Mounting)  M5 ** 제조사별 비슷한 사양 (100 mV/g 감도)의 3축 가속도센서 제품 ** PCB : 356A15, 356A32, 356A45, J356A45, 354C03, TLD356A16, TLD356A15, HT356A15, 356A14, 356B41, TLD339A37, 354A05, 356A22, TLD356A14, TLD356A32, M354A05, TLDM354C03, HTTLD356A15, TLD354C03 B&K :...
