BSWA CA114 마이크로폰, 소음계, 소음센서 교정기 94dB, 114dB, 1kHz, 1000Hz, CA111, CA115 Sound Microphone Calibrator

-
마이크로폰, 소음계, 소음센서 등을 교정, 점검, 이상유무를 확인할 수 있는 BSWA TECH CA114 구성품, 성적서, 쟉동법 설명 영상입니다.



https://youtu.be/KDmzQYlXP6Q


[BSWA CA114 마이크로폰 교정기 특징 - Sound, Microphone, SLM Calibrator]

- 표준 규격 : IEC 60942:2003 Class 2,  ANSI S1.40-1984, GB/T 15173-1994

- 발생 음압레벨 : 94.0dB/114.0 dB ±0.3 dB

- 발생 주파수 : 1000Hz ±0.5% (1kHz)

- 교정가능한 마이크로폰 및 소음계 사이즈 : According to IEC 61094-4: 1/2” & 1/4”

- 하모닉 왜곡 (Harmonic Distortion) : <2% Stabilization Time: <10 s

- Reference Conditions : Ambient Temperature: 25°C (77°F)  /  Ambient Pressure: 101.3 kPa /  Humidity: 55% RH  /  Effective Load Volume: 250 mm3

- 건전지 : Batteries: 1.5 V LR6 (AA battery) × 2

- 사이즈 : 48*70*70mm

- 무게 : Weight: ≈180g, including batteries

- 교정 및 점검 가능한 센서 : 마이크로폰, 소음계, 소음센서 등

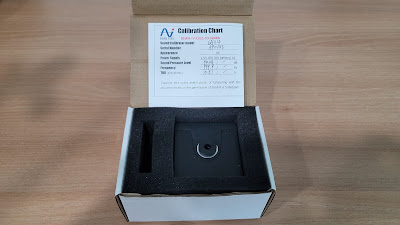

[BSWA CA114 마이크로폰 교정기 상세사진]

















** 소음계, 마이크로폰, 소음센서 교정, 점검, 이상유무를 체크할 수 있는 정밀교정기 및 소음진동측정장비, 진동센서(가속도계,속도센서,변위센서,4-20mA전류센서) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
