롤링 베어링 고장 진단 분석 진동 시연기 STI CMCP600 Bearing Fault Demonstrator

-
CMCP600은 롤링 베어링의 고장 분석을 설명하고 시연할 수 있는 장비입니다. 사용이 간편하고 빠르며 안정적으로 반복 시연을 할 수가 있습니다. 또한 액세서리로 포함된 고장 베어링은 0.004" 외부 레이스 결함이 있습니다. 진동측정을 할 수 있는 가속도센서 (가속도계)는 베어링 하우징에 쉽게 장착할 수 있도록 1/4-28 나사 홀이 있습니다. 본 시뮬레이터는 demodulation 또는 Acceleration Enveloping 진동 분석을 하는데 적합합니다.



[CMCP600 롤링 베어링의 고장 분석 시연기 작동테스트 영상]

https://youtu.be/WQuVz21E4Wk

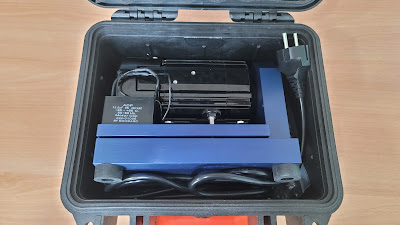

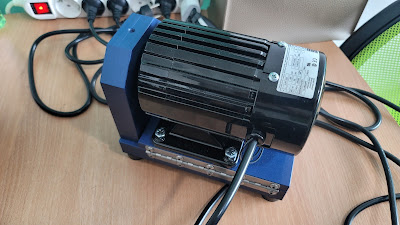

[CMCP600 롤링 베어링의 고장 분석 시연기 상세 사진]


[CMCP600 롤링 베어링의 고장 분석 시연기 특징]

​- Acceleration Enveloping 시연

- 220Vac, 50 Hz, 1400 RPM AC Motor 또는 110Vac, 60 Hz, 1700 RPM AC Motor

- 쉬운 베어링 교체 (Quick Bearing Change Out Easy)
- 빠르고 반복적인 결과 (Fast and Repeatable Results)
- 양품 베어링 (1개"Good" Bearing), 불량 베어링 (1개 "Fault Induced" Bearing)

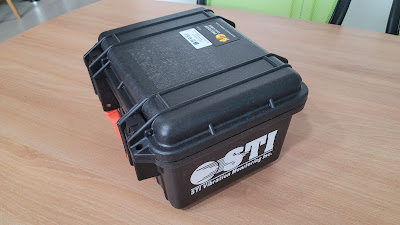

- 하드 운반케이스 (Hard Carrying Case)



[CMCP600 롤링 베어링의 고장 분석 시연기 사양]

- 모터사이즈 (Motor Size): 1/9 Horsepower

- 파워사양 (Power Requirements): 220 VAC 50Hz (-02 Option) 또는 110 VAC 60Hz (-01 Option)

- 최대 전류 (Max Current): 4 Amps

- 최대 회전수 (Max RPM): 1400 RPM (220VAC) 또는 1700 RPM (110VAC)

- 무게 (Weight): 23 Lbs (10.4kg)

- 사이즈 (Dimensions): 5”x7.75”x7” (12.7x19.7x17.8mm)

- 진동센서 설치 나사홀 (Sensor Mounting Hole): ¼-28 UNF Female

- 하우징 재질 (Material): Anodized Aluminum

- Approvals: CE Approved


[베어링 사양 (Bearing Specifications)]

- Bearings Supplied: 1 each New “Good” Bearing / 1 each Fault Induced Bearing (0.004” Outer Race Slice)

- Part Number: Nachi 6559469

- Type: Double Row Angular Contact Bearing

- Overall Diameter: 2.44” (62mm)

- Bore Diameter: 1.574” (40.00mm)

- Number of Balls: 28 (14 Per Row)

- Ball Diameter: 0.252” (6.4mm)

- Contact Angle: 25°


** 설비 결함 진동 시뮬레이터, STI Rotor Kits, 회전자 키트, 베어링고장시연기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
