컨테이너 운반 충격모니터링, 충격지시계, Shock Indicators_볼탈락형 or 트립형 가속도계 탈락 여부 테스트 with AT2040 진동센서 정밀교정기

컨테이너 운반 및 운송시 과도한 충격에 의해 제품들이 손상될 수가 있습니다. 이와 같은 과도한 충격이 실제 운반시 발생되었는지 확인하는 장치로 불탈락형 or 트립형 가속도계(진동센서, 가속도센서, Shock Indicators)를 많이 사용하고 있습니다.

참고로, 불탈락형 or 트립형 가속도계는 민감한 장비에 장착하여 과도한 충격과 진동을 감지하여 숨겨진 손상을 감지하는 데 도움이 되는 소형 기계 장치입니다.
선적 후 컨테이너를 열었을 때 손상이 있는지? 충격 표시기가 "트립-Tripped" 상태인 경우 과도한 충격이 발생한 것으로 볼 수 있으며, 선적을 수락하기 전에 검사에 도움을 줄 수가 있습니다.

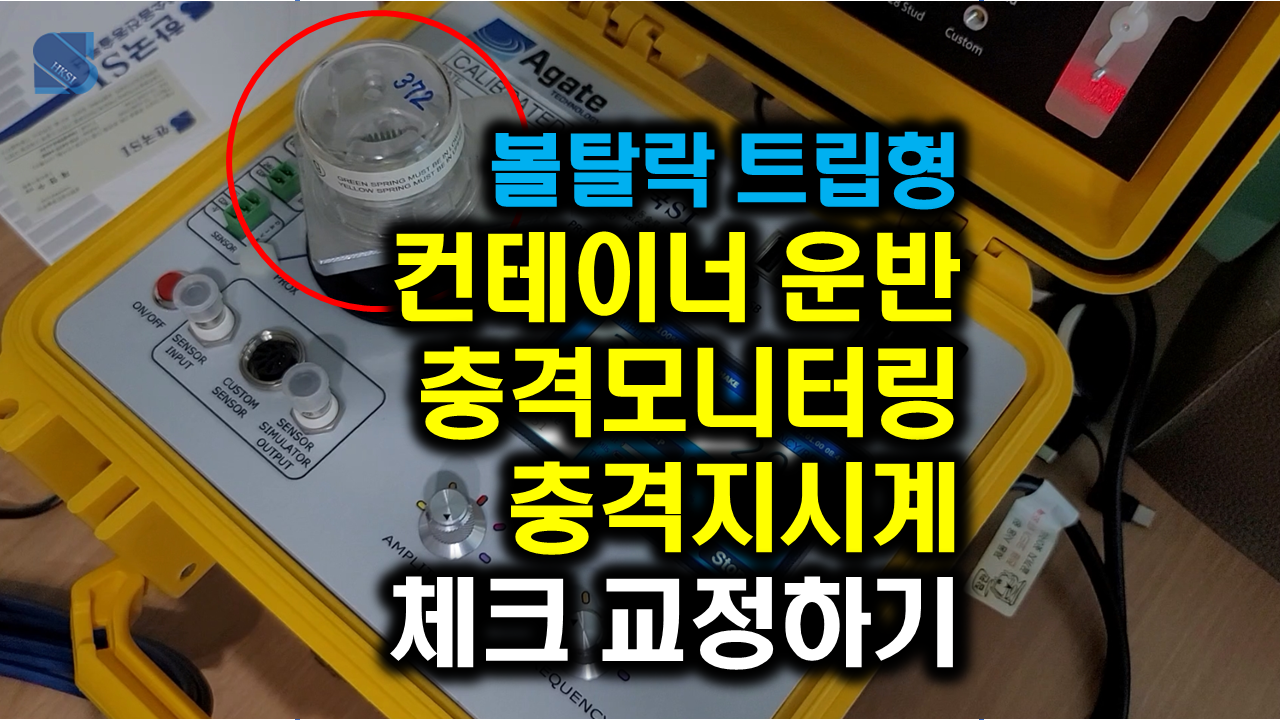

다음 영상은 불탈락형 or 트립형 가속도계가 실제 셋팅된 충격진동레벨에서 "트립" 상태가 되는지 AT-2040 진동센서 정밀교정기를 사용하여 검증 및 테스트하는 영상입니다.



https://youtu.be/SYKaSjObzFU

[충격진동레벨 점검 및 테스트에 사용한 진동센서 정밀 교정기 - Agate AT-2040]



- 주파수 범위: 5 Hz ~ 10,000 Hz

- 진폭 범위 : 0 ~ 20 g pk

- 교정 가능한 센서 무게 : 800 grams

- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p

- 주파수 단위 설정 가능 : Hz, CPM

- 무게 : 6.9 kg

- IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장

- -24V proximity driver source, +24V source, 5-10V 파워 내장

- A2LA 인증 장비

- KOLAS 교정 인증 가능 (옵션)

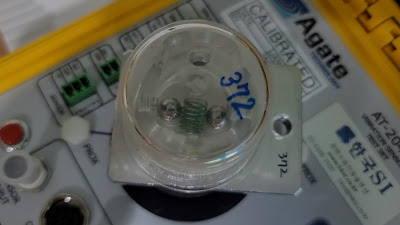

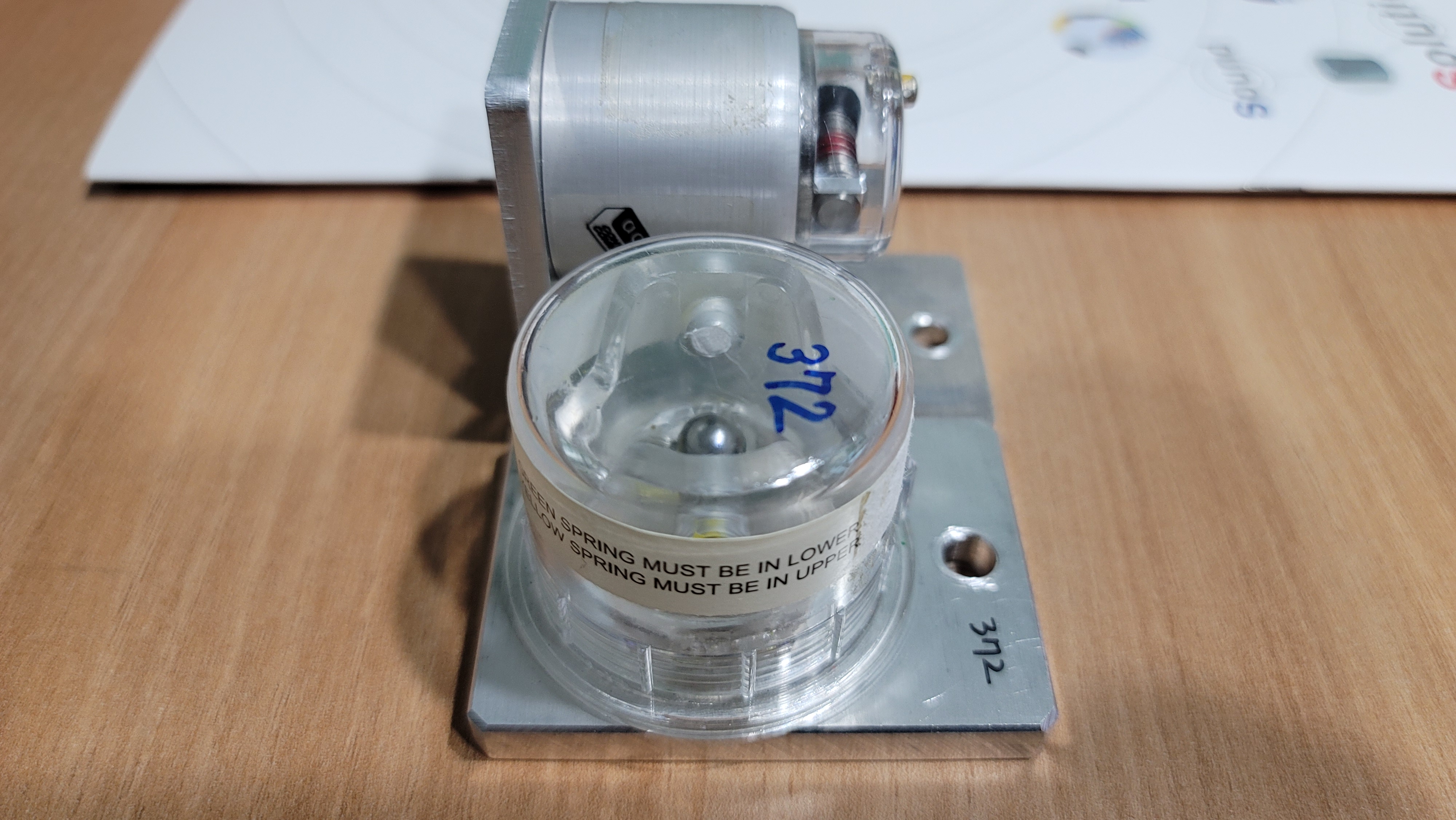

[불탈락형 or 트립형 가속도계(진동센서, 가속도센서, Shock Indicators)]
