미국 STI사 CMCP525 트랜스미터 (Transmitter)는 전압출력 (IEPE, ICP 타입) 진동 가속도센서 (가속도계)를 입력단에 연결하면 출력단에서 4-20mA 전류출력을 얻을 수 있는 장비 입니다.
IEPE (ICP)타입의 진동가속도센서 13M131 (100 mV/g)와 AT-2040 진동센서 교정기를 이용하여 실제 CMCP525 트랜스미터가 어떻게 작동하는지 아래 영상과 같이 테스트를 해 보았습니다.
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.png)
https://youtu.be/kfGVxgzVmNo

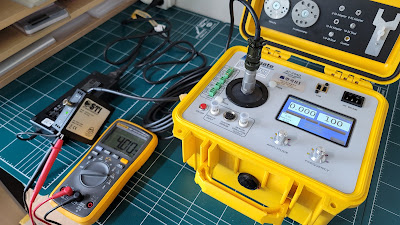

[테스트 장비]
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.jpg)

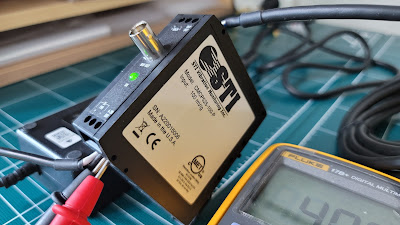

[STI CMCP525 트랜스미터 (Transmitter)]
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.jpg)
- 진동가속도센서 (가속도계) 입력 (Accelerometer Input)
- 가속도 신호 출력 (Acceleration Output (g's))
- Transmitter or Monitor
- RMS or Peak Detection
- 100 mV/g 감도센서 입력
- 4-20 mA 전류 출력
- 2 Buffered Outputs
- 5 Selectable Ranges (가속도 범위 5, 10, 15, 20, or 25 g's)
- 센서 연결상태 체크 LED (Fault (OK) Detection)
- CSA & UL C1,D2
- DIN Rail Mount
- Optional HP & LP Filters
** CMCP525 트랜스미터 (Transmitter)와 함께 사용 가능한 진동센서 제조사 : MMF, YMC, Dytran, Kistler, PCB, ENDVECO, B&K (BKSV), IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, VibraSens 등

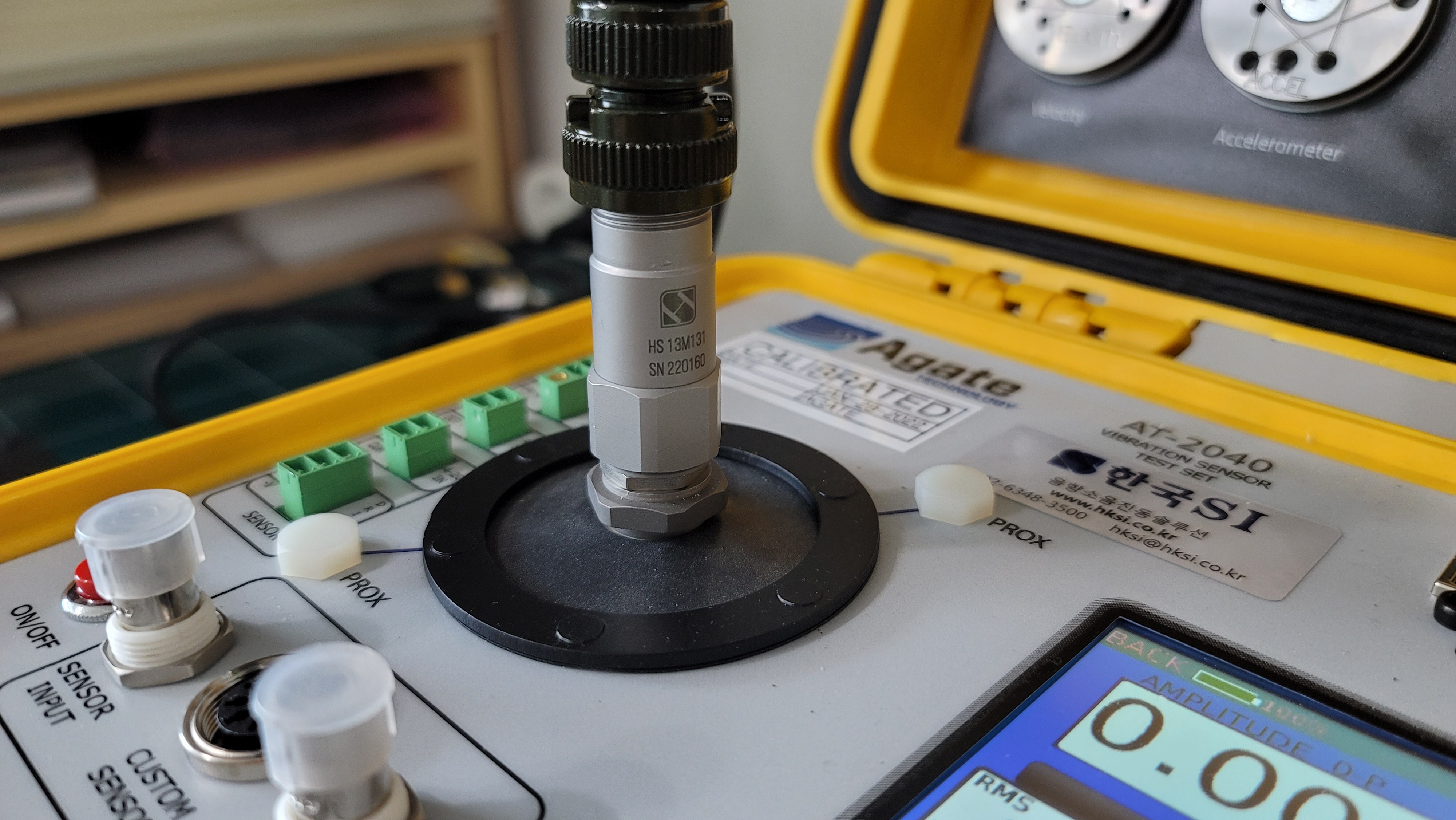

[HS 13M131 진동가속도센서 (가속도계)]
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.jpg)
- 1축 진동센서 (가속도센서, 가속도계) : Z 방향 진동측정
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron) 타입
- 100 mV/g (10.2 mV/m/s^2) 감도
- +/- 50 g pk 측정범위
- 압전소자 Ceramic
- Shear 타입
- -54도 ~ 121도 사용 온도범위
- 0.5 ~ 15000 Hz 주파수 측정 범위 (선형 범위)
- Stainless Steel 하우징으로 내구성 우수
- 46 mm * 19.6 mm 사이즈
- 48.5 그램 무게
- 2pin 탑 커넥터 케이블 연결
- 1/4-28 Female 마운팅 홀 나사

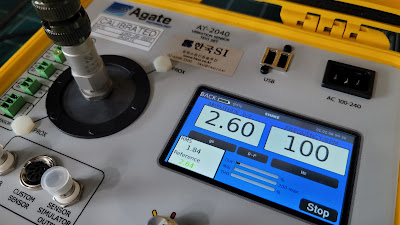

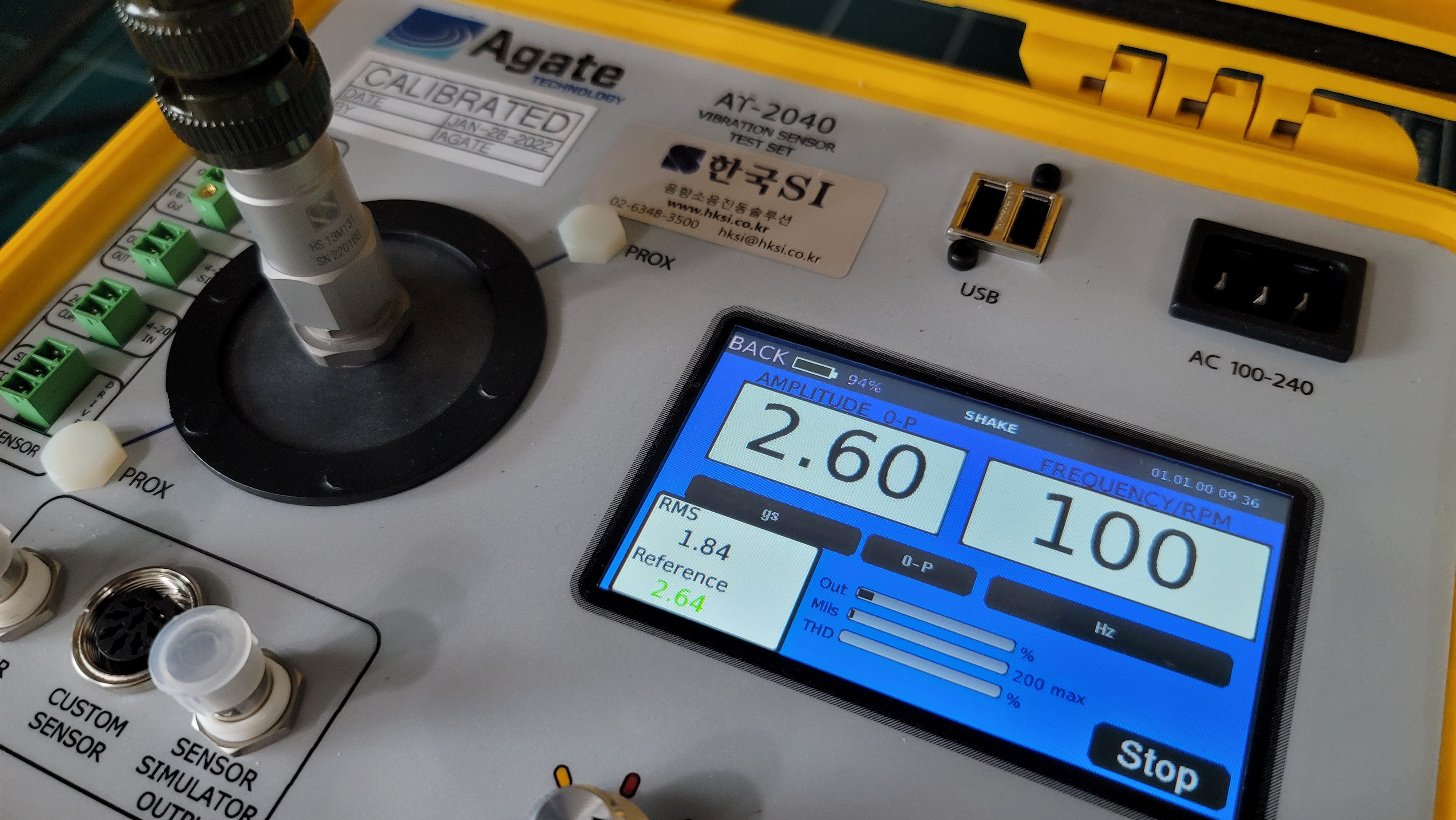

[진동센서 정밀 휴대용 교정기 AT-2040 (미국 Agate사)]
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.jpg)
- 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 실제 가진 가능한 주파수 범위)
- 가진 진폭 : 0 ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 테스트 가능함)
- 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 및 주파수 다운)
- 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p
- 주파수 단위 설정 가능 : Hz, CPM
- 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk)
- 6.9 kg의 가벼운 무게로 현장 휴대성 뛰어남
- 자동 주파수 교정 및 체크 기능
- IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장
- 변위센서 (프록시미터) -24V proximity driver source, +24V source, 5-10V 파워 내장
- 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등)
- A2LA 인증 장비
- KOLAS 교정 인증 가능 (옵션)
- 제조사 : 미국 Agate
- 다른 사양의 모델 : AT-2030, AT-2035, AT-2050

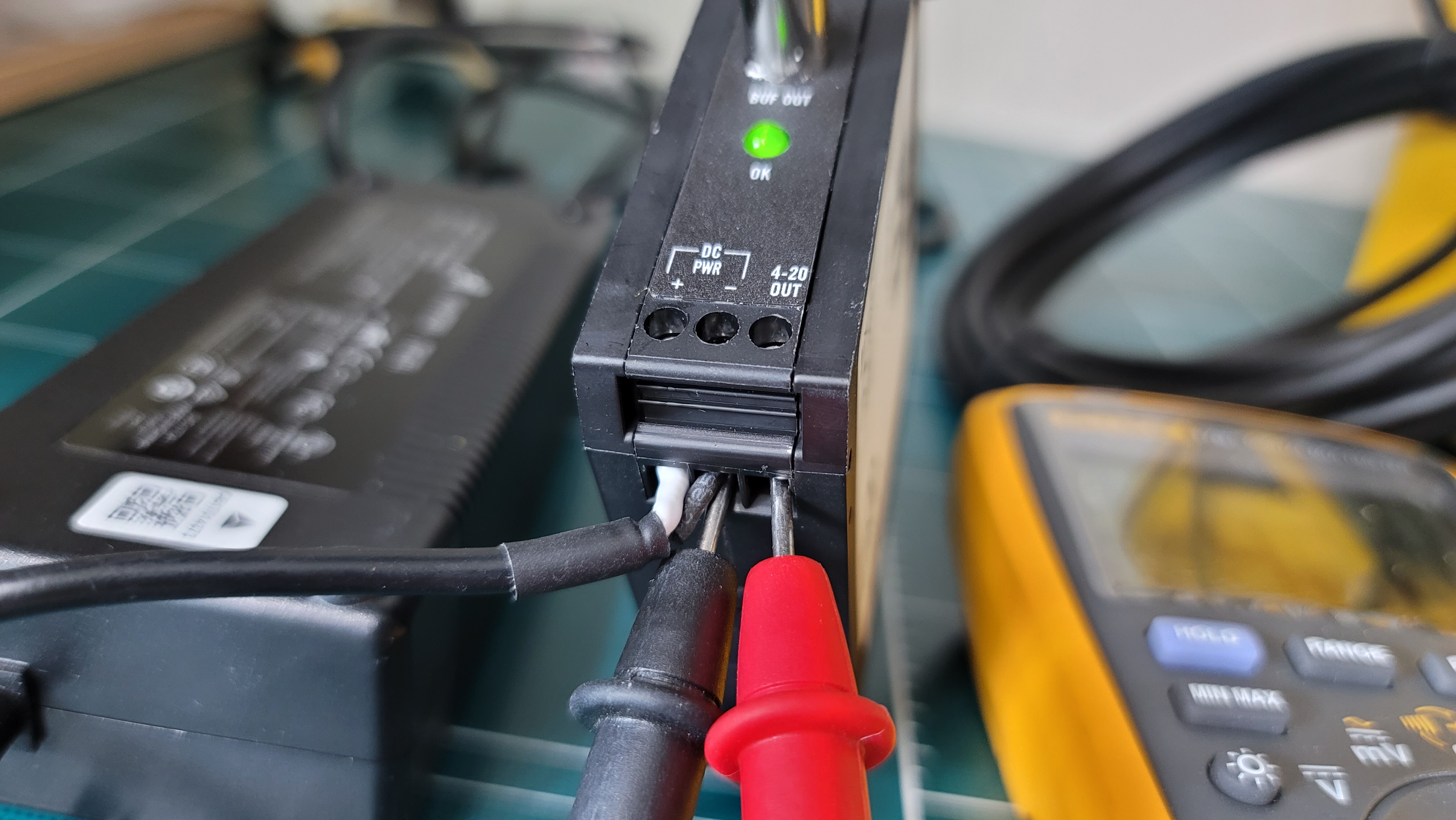

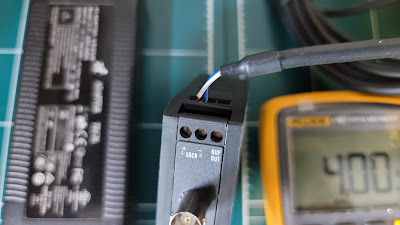

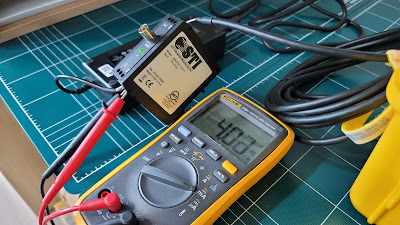

[CMCP525 트랜스미터 (Transmitter) 입력, 출력 배선]
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.jpg)
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.jpg)
%20with%20AT-2040%20%EA%B5%90%EC%A0%95%EA%B8%B0,%20HS%2013M131%20%EA%B0%80%EC%86%8D%EB%8F%84%EA%B3%84.jpg)
** 4-20mA 트랜스미터, 진동센서 (Vibration Sensor), 가속도계 (Accelerometer), 가속도센서, 변위센서, 속도센서 등 진동측정장비(센서) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
