진동계 VM24 (독일 MMF사 Vibration Meter) 작동법, 매뉴구성, VMID진동포인트 사용법

-
독일 MMF사의 VM24 진동계 (Vibration Meter)의 버튼 조작법, 매뉴 구성, VMID 진동포인트 사용법, 저장파일 불러오기 등 작동법 영상과 구성품 사진입니다.



[MMF VM24 진동계 사양]

​- 채널 : 1 ch

- 사용 진동센서 : KS82L (L.P.IEPE 타입) + VMID

- 진동 가속도 (acceleration) 측정 범위 : 0.1 - 240m/s²

- 진동 속도 (velocity) 측정 범위 : 0.1 - 1000mm/s

- 진동 변위 (displacement) 측정 범위 : 0.01 - 60 mm

- 가속도 주파수 범위 :  0.2 Hz - 10 kHz / 3 Hz - 1 kHz / 1 kHz - 10 kHz

- 속도 주파수 범위 : 2 - 1000 Hz / 10 - 1000 Hz

- 변위 주파수 범위 : 5 - 200 Hz

- RMS or Peak 측정 : 가능

- 저장파일 개수 : 16,000 개

- 보호 케이스, USB PC 연결 파일 포함

- 파일 불러오기 : 엑셀 (무료), VM2x 소프트웨어 (유료)


** 참고 : MMF VM시리즈 진동계 (VM22, VM23, VM24, VM25, VM31)

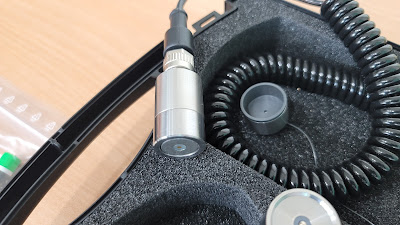

[MMF VM24 진동계 제품 구성품]















** 기계, 설비, 펌프, 모터, 회전장치, 베어링, 프레스 등 진동측정을 위한 정밀형 간이 진동계 (Vibration Meter) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
