소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

진동, 소음 측정 검사기 알람 테스트 -가속도계, 마이크로폰, SpectraPLUS-DT소프트웨어, DT9857E-16채널 하드웨어 Noise Vibration Inspection

-

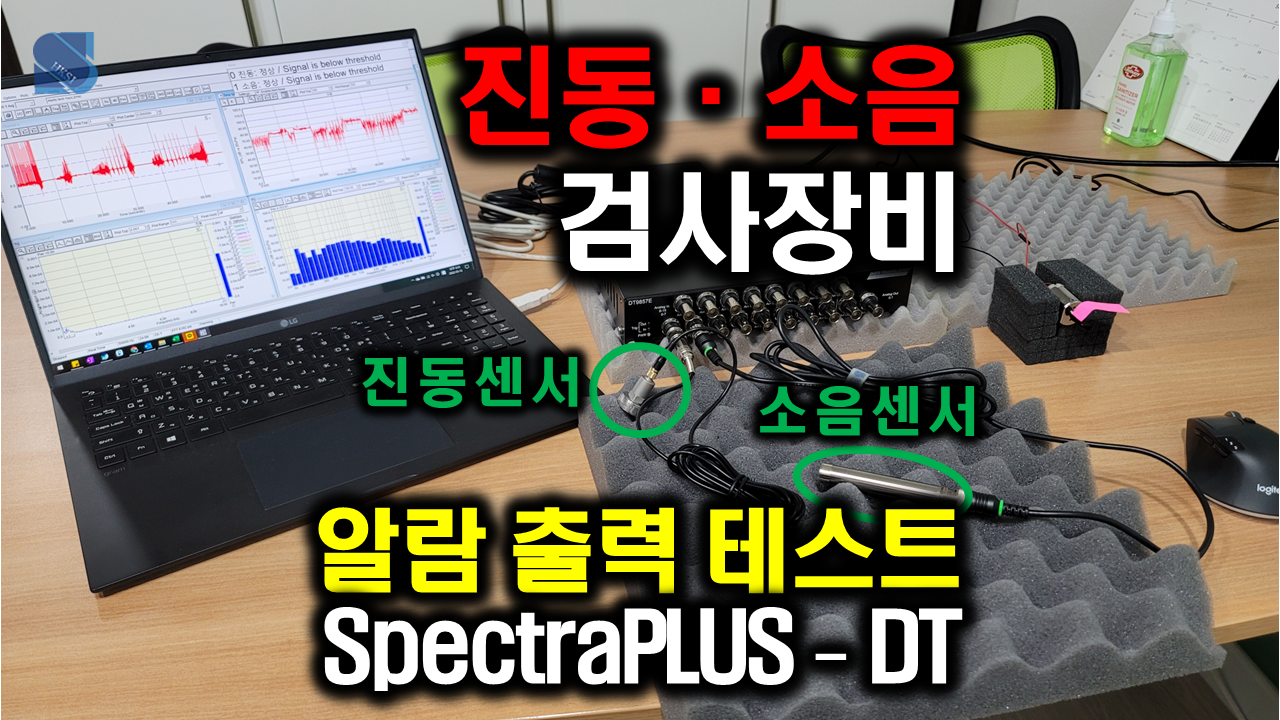

공장의 기계 설비, 각종 부품, 생산 제품 등에서 발생하는 이상 진동과 소음을 분석하고 검사할 수 있는 SpectraPLUS-DT 진동소음 검사장비의 알람 출력 테스트를 해 보았습니다.



https://youtu.be/dKvWbB0dMHM

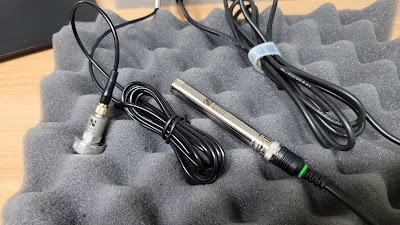

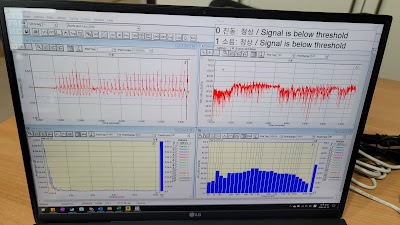

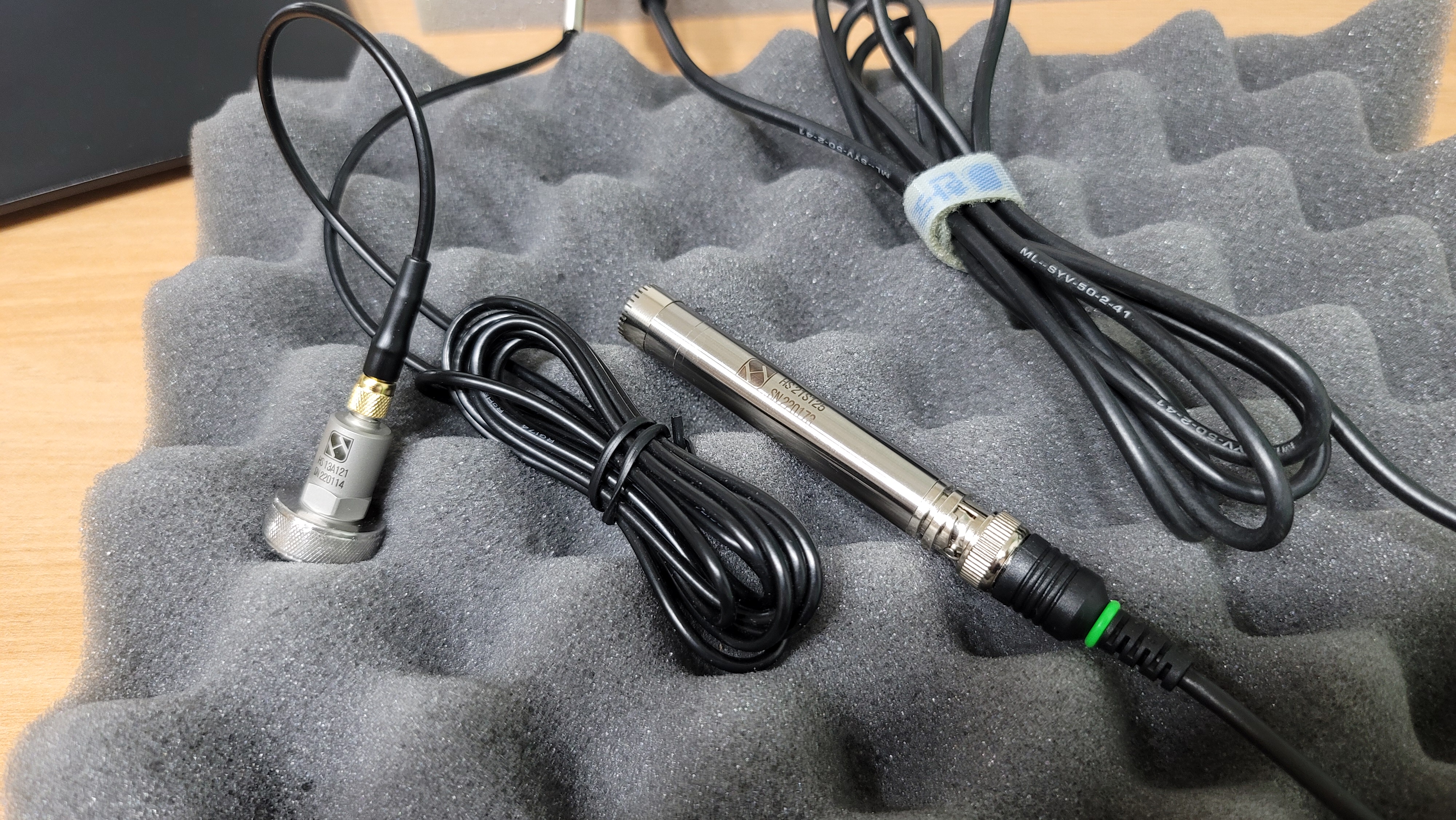

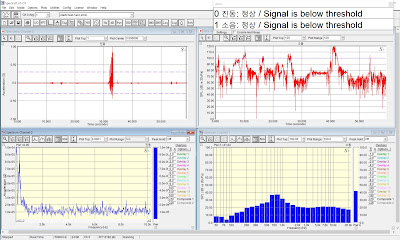

[진동 소음 측정 검사장비 알람 출력 테스트 사진]








[진동 소음 측정 검사장비 사양]

● DT9857E-16 하드웨어

- 입력 채널 : 16 개 (BNC 커넥터)

- 출력 채널 : 2 개 (BNC 커넥터)

- 디지털 입출력 : 16 채널

- 분해능 : 24 bit

- 샘플링 : 105.4 kS/s/ch

- 입력 전압 범위 조정 가능 : +/-10V, +/-2.5, +/-625mV, +/-156mV

- ICP, IEPE, CCLD, CCP, Deltatron, Isotron 센서 직접 연결 with 4mA

- 전원 : 아답터

- PC연결 : USB


● SpectraPLUS-DT 소프트웨어

- 지원 채널수 : 최대 16채널

- 진동, 소음, 힘, 압력 등 시간, 주파수 검사기능 및 모니터링을 위한 레벨 경고값 설정 기능

- 진동, 소음, 힘, 압력 등 실시간 시간 (Real time mode) 및 주파수 분석 (Spectrum) 분석

- FFT 분석, 옥타브 분석 (Octave analysis : 1/1, 1/3, to 1/96)

- 가속도, 속도, 변위 적분 기능

- 트리거 기능 (Triggering)

- A, B, C 웨이팅 (Spectral weighting), 등가소음레벨 (Leq), 잔향시간 (RT60), LeqT, Leq, Lpk , Lsel, Lmax, Lmin, L10, L50, L90. Sound Power Level measurement utility (ISO-3744). Cumulative Sound Exposure Level (cSEL) measurements.

- 고유진동수 FRF 분석 (Real and complex Transfer Functions, Coherence, Average, Cross spectrum)

- 함수 발생 기능 (Signal Generator Utility, Pink/White noise, Noise Burst, Frequency Sweep, Frequency Step, Level Sweep, 1 kHz tone, Multiple Tones, Saw, Square, Pulse, IMD test tones and User Defined WAV source. Can generate different signals in each channel)


● 함께 사용 가능한 진동센서 (가속도센서, 가속도계), 소음센서 (마이크로폰), 압력센서, 힘센서 타입 및 제조사

- 사용 가능한 센서 타입 : ICP, IEPE, CCLD, CCP, Deltatron, Isotron, 전압 출력 방식

- 사용 가능한 센서 제조사 : MMF, YMC, Dytran, Kistler, PCB Piezotronics, ENDVECO, B&K (BKSV), IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa, VibraSens, RECOVIB, GRAS, SKC, CRY, BKSV (B&K), MG (Microtech Gefell)



** 진동 소음 측정 검사장비 및 모니터링시스템 / 소음진동 FFT 분석기 / 가속도센서 (진동센서, 가속도계, Accelerometer) / 마이크로폰 (Microphone) / 임팩트해머 (Impact Hammer) / 가진기 (Shaker) / 휴대용 정밀 소음계 (Sound Level Meter) / 광섬유 변위센서 / 힘센서 / 압력센서 / 진동계 (Vibration Meter) 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
