소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

시그널컨디셔너 PCB 482A21 고장유무 점검 with 13A121 가속도계, AT-2040 휴대용 진동센서 교정기-IEPE,ICP,CCLD Signal Conditioners

-
현장에서 사용하고 있는 IEPE (ICP, CCLD, CCP, Isotron, Deltatron) 센서용 시그널컨디셔너 PCB사 482A21이 작동이 잘 되지 않는 문제가 있어 10 mV/g 감도를 가진 진동센서, 휴대용 진동가속도센서 교정기, 멀티미터를 이용하여 점검을 해 보았습니다.



https://youtu.be/J5Rihr7X7cE

[PCB 482A21 시그널컨디셔너, Agate AT-2040 진동센서 휴대용 교정기, HS 13A121 진동센서 (가속도센서, 가속도계), 멀티미터 연결 모습]

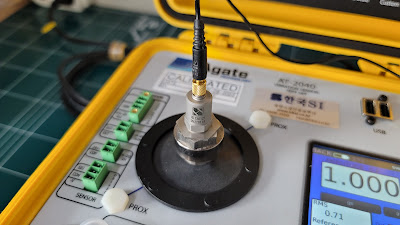

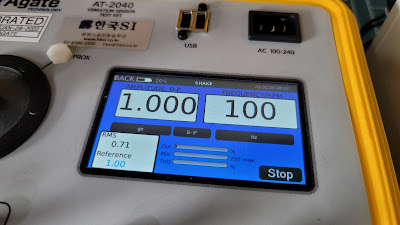

[Agate AT-2040 진동센서 휴대용 정밀 교정기의 출력값 100 Hz, 1g Peak (0.71 RMS)]

[HS 13A121 진동센서 (가속도센서, 가속도계) - 10 mV/g 감도, 소형타입, ~12,000 Hz 주파수 범위, 자석베이스 부착 타입]

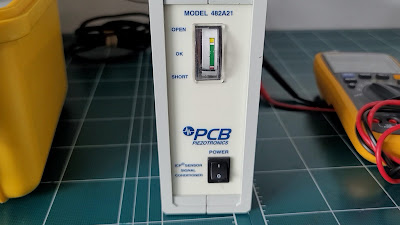

[PCB 482A21 시그널컨디셔너가 ON 상태이지만, 지시 바늘은 Short로 표시 됨]

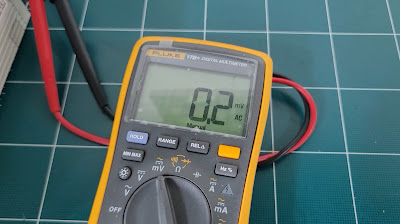

[멀티미터는 AC mV로 셋팅]


** 진동가속도센서 고장유무 점검(체크), 시그널컨디셔너 고장유무 점검(체크), 마이크로폰 고장유무 점검(체크) 방법 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

댓글

댓글 쓰기
