IEPE, ICP, CCP, CCLD 마이크로폰+시그널컨디셔너 연결 테스트 - 소음센서(소음계)교정기, 94dB, 110dB, Gain x1, x10 - Microphone Test

정밀 소음측정을 위한 IEPE (ICP, CCLD, CCP 등) 마이크로폰(Microphone)을 시그널컨디셔너에 연결하면 전압 출력 신호를 만들 수가 있습니다. 이와 같은 전압 출력을 가진 마이크로폰은 아날로그 입력 하드웨어, DAQ, 오실로스코프 등에 바로 연결하여 소음, 음향, 소리 측정을 할 수가 있게 됩니다.

그렇다면, 이와 같은 방법 (마이크로폰 + 시그널컨디셔너 => 전압출력)을 사용하여 소음 측정을 하면 정상적인 신호를 측정 할 수가 있는지 아래 영상과 같이 테스트를 해 보았습니다.



https://youtu.be/_CvASH1CKPs

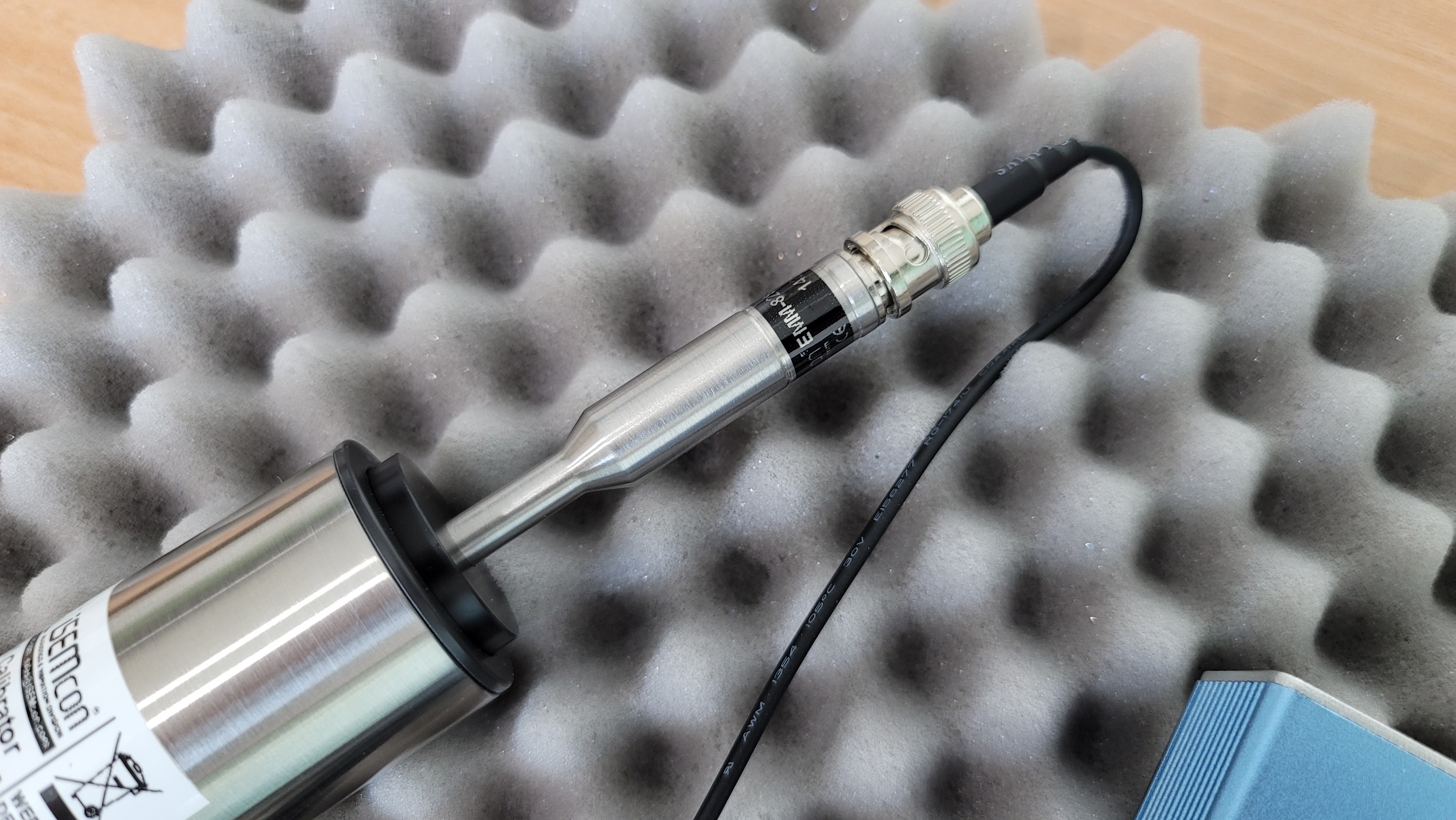

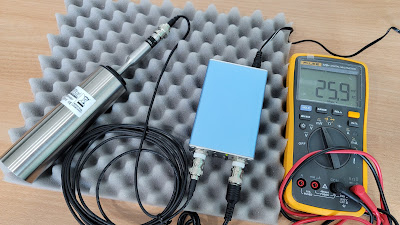

[테스트 전체 사진 : SC-1 마이크로폰교정기, 82S 마이크로폰, 8201 시그널컨디셔너]

[테스트에 사용한 마이크로폰]



- 모델 : EMM-82S-CTC (EMM-13D082) CCP Measurement microphone
- 타입 : IEPE, ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron 등
- 사이즈 : 1/4" front - 1/2" body
- 감도 (Sensitivity) : 약 30 mV/Pa @94 dB spl
- 커넥터 : BNC jack
- TEDS : 지원
- 입력 정전류, 전압 : 2 ~ 20 mA, max 30V
- 10 ~ 20000 Hz 선형 주파수 범위
- 극전압 : 0 V (prepolarized)
- 방향성 : Omnidirectional
- 동적범위 : 30 ~ 125 dB spl
- 길이 : 82 mm
- 사용 온도 : 10 ~ 55 도

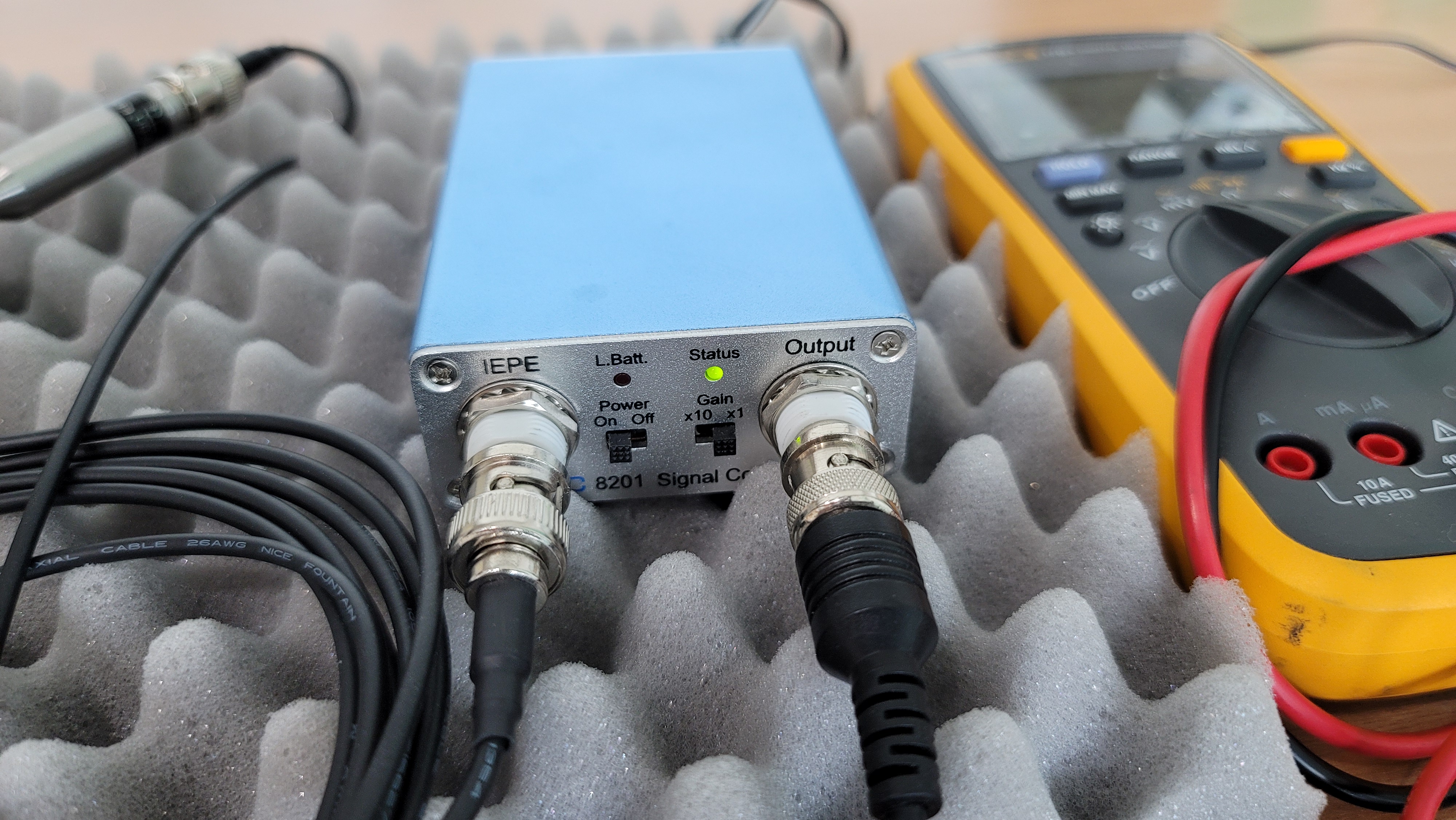

[테스트에 사용한 시그널컨디셔너 (Signal Conditioners)]

- 모델 : 8201
- 연결 타입 센서 : IEPE, ICP, CCLD, CCP, Isotron, Deltatron, AcoTron, Piezotron 지원
- 채널 : 1ch
- Gain (게인) : x1, x10
- 주파수 범위 : 0.3 Hz ~ 100 kHz
- 출력 정전류, 전압 : 4 mA, 24 VDC
- 커넥터 : BNC jack (2)
- 사이즈 : 26 x 66 x 100 mm
- 무게 : 300 g
- 전원 : Batteries 또는 external DC Power
- 길이 : 82 mm
- 사용 온도 : 10 ~ 55 도

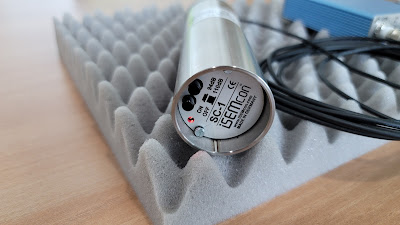

[테스트에 사용한 마이크로폰 교정기 (소음센서교정기, 소음계교정기]

- 모델 : SC-1
- 교정 센서 : 마이크로폰, 소음계, 소음센서 등
- 교정 마이크로폰 사이즈 : 1/2인치, 1/4인치, 8mm
- 발생 주파수 : 1000 Hz (1 kHz)
- 발생 소리 레벨 : 94 dB or 110 dB
- 전원 : 9V 건전지
- Class 2 타입
- 사이즈 : 지름 40 mm x 길이 132 mm
- 하우징 재료 : Stainless Steel


** 소리, 음향, 소음 등 분석, 측정에 필요한 센서 (마이크로폰), 연결 하드웨어, 소프트웨어, 시그널컨디셔너, 소음계 교정기 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
