IEPE, ICP, CCLD, CCP, Isotron, Deltatron 타입 진동센서, 가속도센서, 가속도계 이상유무 간단하게 체크 및 점검 하기 Accelerometer check

-

보통 전압출력 타입의 압전소자 진동센서 (가속도센서, 가속도계)는 제조사에 따라 IEPE, ICP, CCLD, CCP, Isotron, Deltatron 용어를 사용 하고 있습니다.

이와 같은 타입의 진동센서는 아래 영상과 같은 방법으로 간단하게 이상유무를 체크할 수가 있습니다.



https://youtu.be/KYjx7zku9n8


[참고 : IEPE = ICP = CCLD = CCP = Isotron = DeltaTron 같은 용어, 제조사 마다 다르게 사용]

- IEPE (Integrated Electronic Piezoelectric) : MMF, Dytran, Kistler, Hanford, CTC, SKF, STI, Wilcoxon, Honeywell, Metrix, ASC, DJB 등 일반적인 진동 가속도센서 제작사 사용

- ICP (Integrated Circuit Piezoelectric) : PCB Piezotronics, IMI 사 사용

- CCLD (Constant Charge Line Drive) : B&K (BKSV, HBK) 사 사용

- CCP (Constant Current Power) : GRAS 사 사용 (마이크로폰 제작사)

- DeltaTron : B&K (BKSV, HBK) 사 사용

- Isotrion: Endevco (MEGGITT) 사 사용

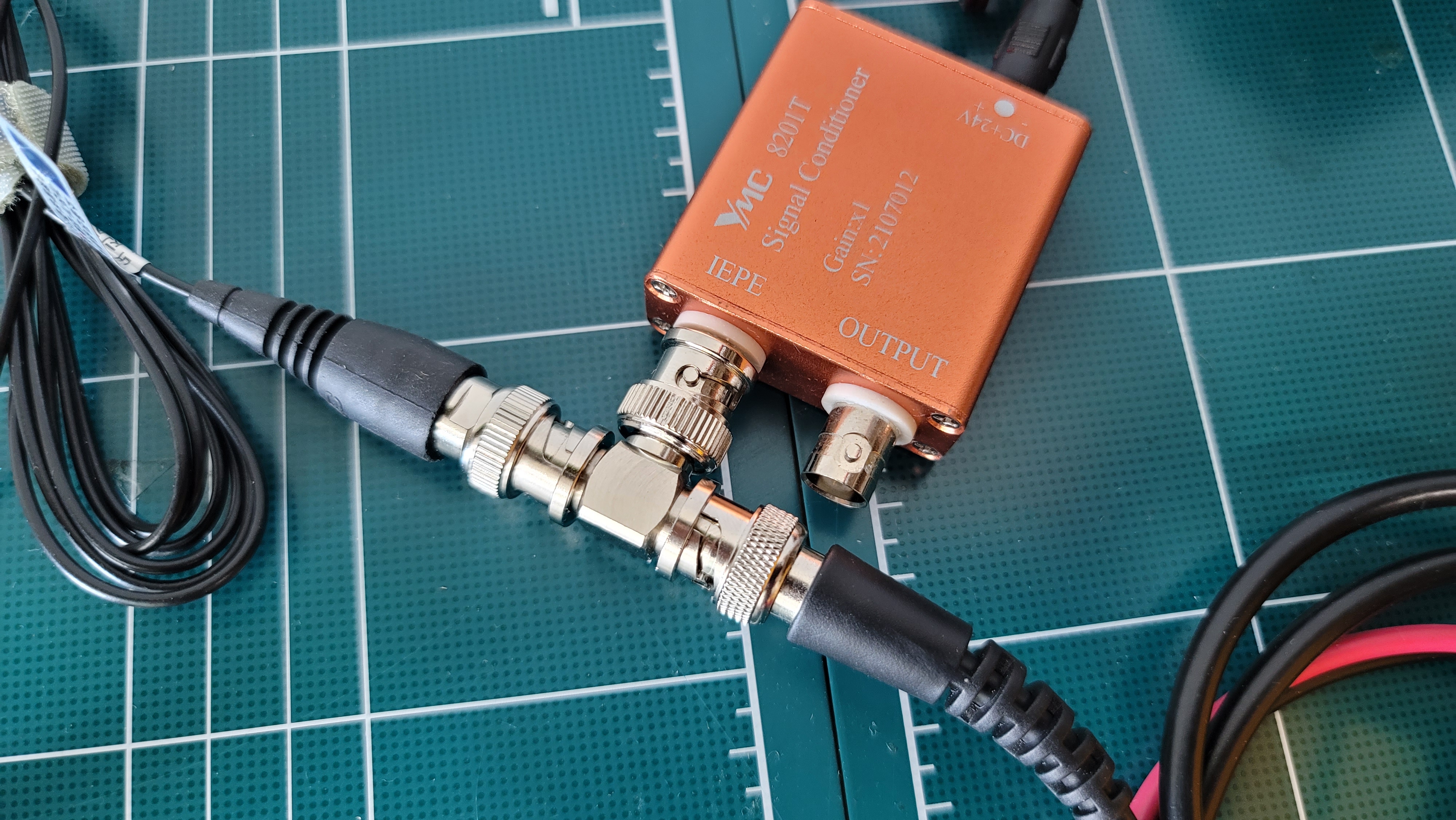

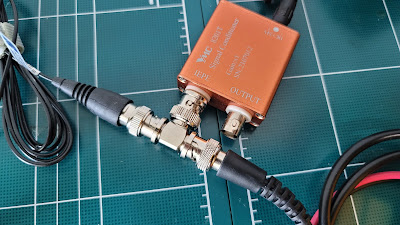

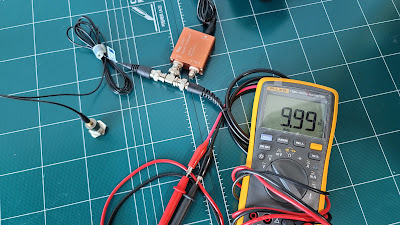

[진동센서, 가속도센서, 가속도계 이상유무 간단하게 체크하는 테스트 사진]







** 제조사별 압전소자 및 MEMS소자 타입의 진동센서 (가속도센서, 가속도계, Accelerometer, Vibration sensor) 선정과 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
