소형 미니 진동발생 가진기 Shaker EVT-1000, 파워앰프 PA-100 연결 및 작동법

-
이미지
진동발생 실험을 할 수 있는 EVT-1000 가진기(shaker, excite) , PA-100 파워앰프의 기본 연결법과 작동법 입니다. https://youtu.be/ecB2EeMrPKw?si=V02SkuvcI2h-qbdD ** 응용분야 : 간단한 진동실험, 진동센서(가속도계, 가속도센서) 테스트, 진동발생 및 가진이 필요한 테스트 등에 사용 [한국SI ] 음향 소음 진동 솔루션 전화 : 02-6348-3500 메일 : hksi@hksi.co.kr 웹사이트 : www.hksi.co.kr 블로거 : https://blog.naver.com/suya309 전문분야 : 소음진동분석장비, 가속도계(가속도센서), 진동센서, 마이크로폰, 가진기, 임팩트해머(충격해머), 음향공진검사기, 소음계, 진동계, 진동공진실험기구(EVT), 진동시험기, 진동센서교정기 #진동발생실험 #소형가진기 #EVT1000
댓글 쓰기

소형 진동시험기 (가진기), 소형제품 내구성 테스트, 12kg 적재가능, 5~2500 Hz 주파수 가진 ECON VE-5150ST Vibration testing Shaker

-
소형 제품들의 내구성 (내구도) 평가를 위한 진동시험기 (Vibration testing) ECON VE-5150ST 작동 테스트 영상입니다.




[ECON VE 시리즈 소형 가진 시험기 특징]
VE 시리즈 소형 미니어처 가진기 (쉐이커, Shaker)는 긴 사용 수명을 보장하는 강력한 설계를 가지고 있으며, 구조 분석 및 소형 어셈블리 제품 테스트를 할 수가 있습니다. 또한, 소형 부품 진동 테스트 및 응력 선별에 적합한 테스트 플랫폼을 제공합니다.
VE 시리즈 소형 진동시험기는 IC, IT, 컴퓨터, 전기 및 자동차 부품에 널리 사용됩니다. 또한 진동 교육을 위한 좋은 시뮬레이션 시연 시스템입니다.

● Sweep Sine (사인) 테스트, Random (랜덤) 테스트, Classical Shock (충격) 테스트
● 가진 가능 힘 (Force Range) : 20 N ~ 500 N
● 영구자기구조 타입 (Permanent Magnetic Structure)
● 콤팩트한 디자인, 휴대가 간편하고 사용이 편리함 (Digital Power Amplifier with Precise Control)
● 내장형 전력 증폭기 (Embedded-in Power Amplifier (optional))
● System MTBF >10,000 시간 사용 가능
● ISO, MIL, IEC and ASTM 적합

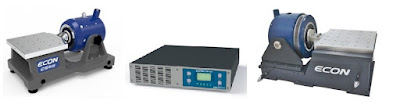

[ECON 소형 가진기, 파워앰프, 슬립테이블 진동시험기 (Vibration testing) 사진]





[ECON VE 시리즈 소형 가진기, 진동시험기 (Vibration testing) 사양]

Shaker Model

VE-5102

VE-5110

VE-5120

VE-5150

Rated Sine Force (N)

20

100

200

500

Usable Frequency Range (Hz)

2-10,000

2-7,000

2-7,000

5-5,000

Max. Acceleration (g)

20

40

80

34

Max. Displacement (mm, p-p)

5

13

13

10

Max. Payload (kg)

0.8

2

3

8

Armature Diameter (mm)

30

60

60

80

Effective Moving Elements Mass (kg)

0.1

0.25

0.25

1.5

Armature Fundamental Resonance (Hz)

>13k

>6.5k

>6.5k

>4k

Dimension (L×W×H, mm)

165×150×160

245×210×240

245×210×245

315×284×280

Weight (kg)

5

18

18

55

Cooling Mode

Natural Cooling

Air Cooling

Air Cooling

Air Cooling

Shaker Model with Slip Table

VE-5102ST

VE-5110ST

VE-5120ST

VE-5150ST

Slip Table Dimension (L×W×H, mm)

100×100

150×150

200×200

250×250

Slip Table Weight (kg)

0.4

1.6

2.3

4.9

Usable Frequency Range (Hz)

5-4,000

5-3,000

5-3,000

5-2,500

Max. Acceleration (g)

5

5

8

8

Max.Displacement (mm, p-p)

5

10

10

10

Max. Payload (kg)

1

3

3

12

Power Amplifier Model

VSA-H40A

VSA-L180A

VSA-L500A

VSA-L1000A

Max. Power Output (VA)

40

180

500

1200

Frequency Range (Hz)

2-10k

DC to 10kHz (±0.5dB), DC to 20kHz (±1.5dB)

Working Mode

/

Linear mode, Voltage, Current

Max. Voltage Output (Vrms)

12

27

45

72

Max. Current Output (Arms)

4

6.7

11.2

18

Harmonic Distortion

/

< 0.5%

Signal to Noise Ratio (SNR)

/

> 90dB


** 소형 제품의 내구성 테스트, 성능 테스트, 진동 테스트, 진동시험, 가진 테스트 및 제품 개발에 필요한 진동시험기 (Vibration testing) 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
