VM25 MMF 정밀 휴대용 진동계, 진동측정기, Vibration Meter - FFT분석진동계, 기계 진동 모니터링
공유 링크 만들기
Facebook
X
Pinterest
이메일
기타 앱
-
독일 MMF사 정밀 진동계 VM25
언제 어디서나 누구나 쉽게 진동을 측정할 수 있는 정밀 휴대용 FFT 분석 진동계 입니다.

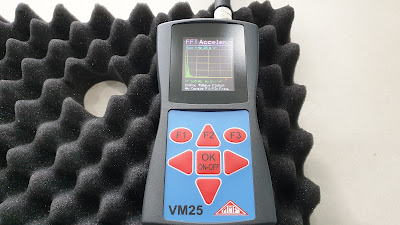

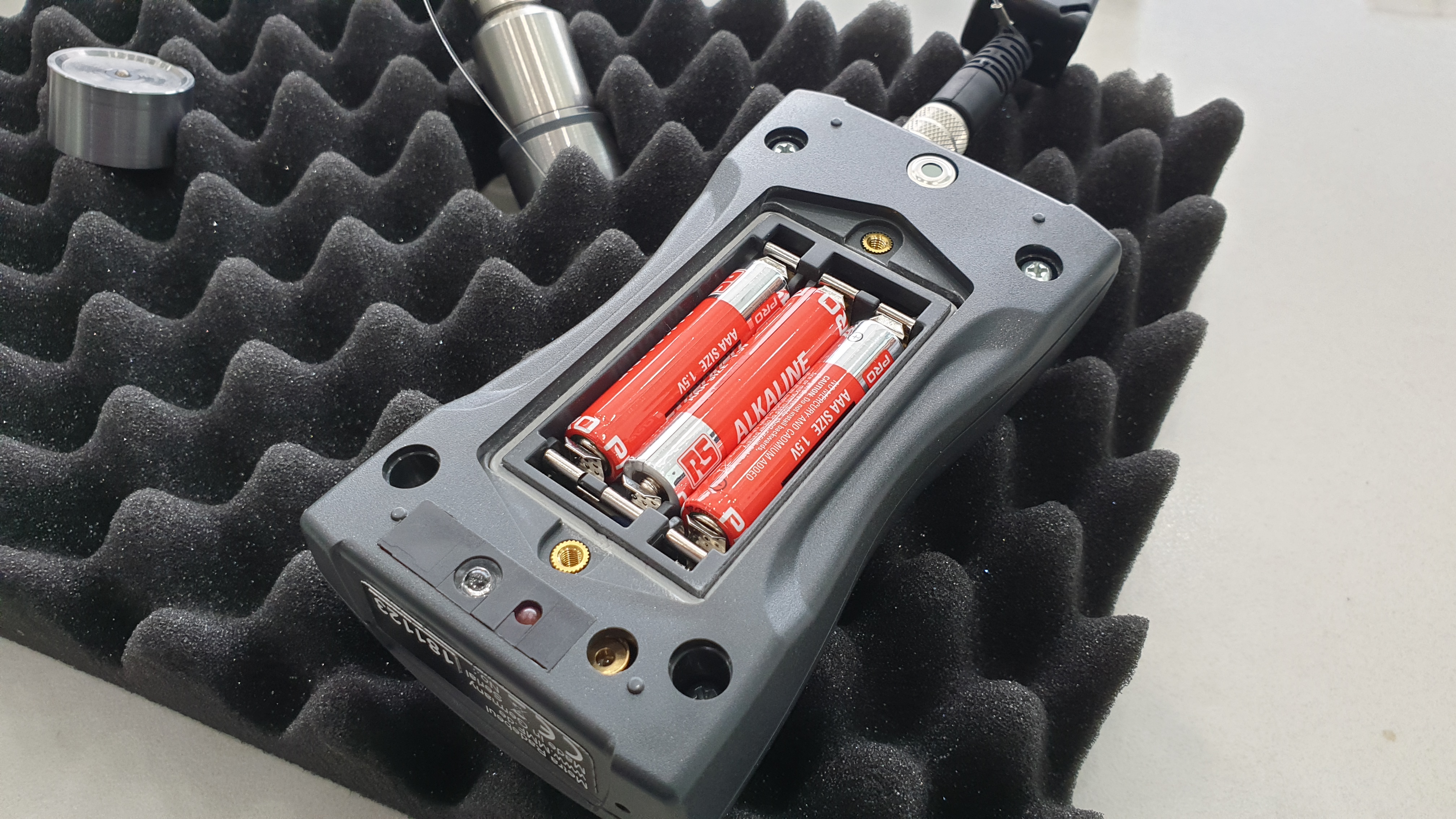

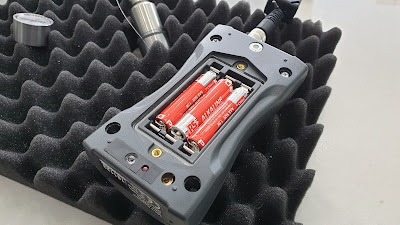

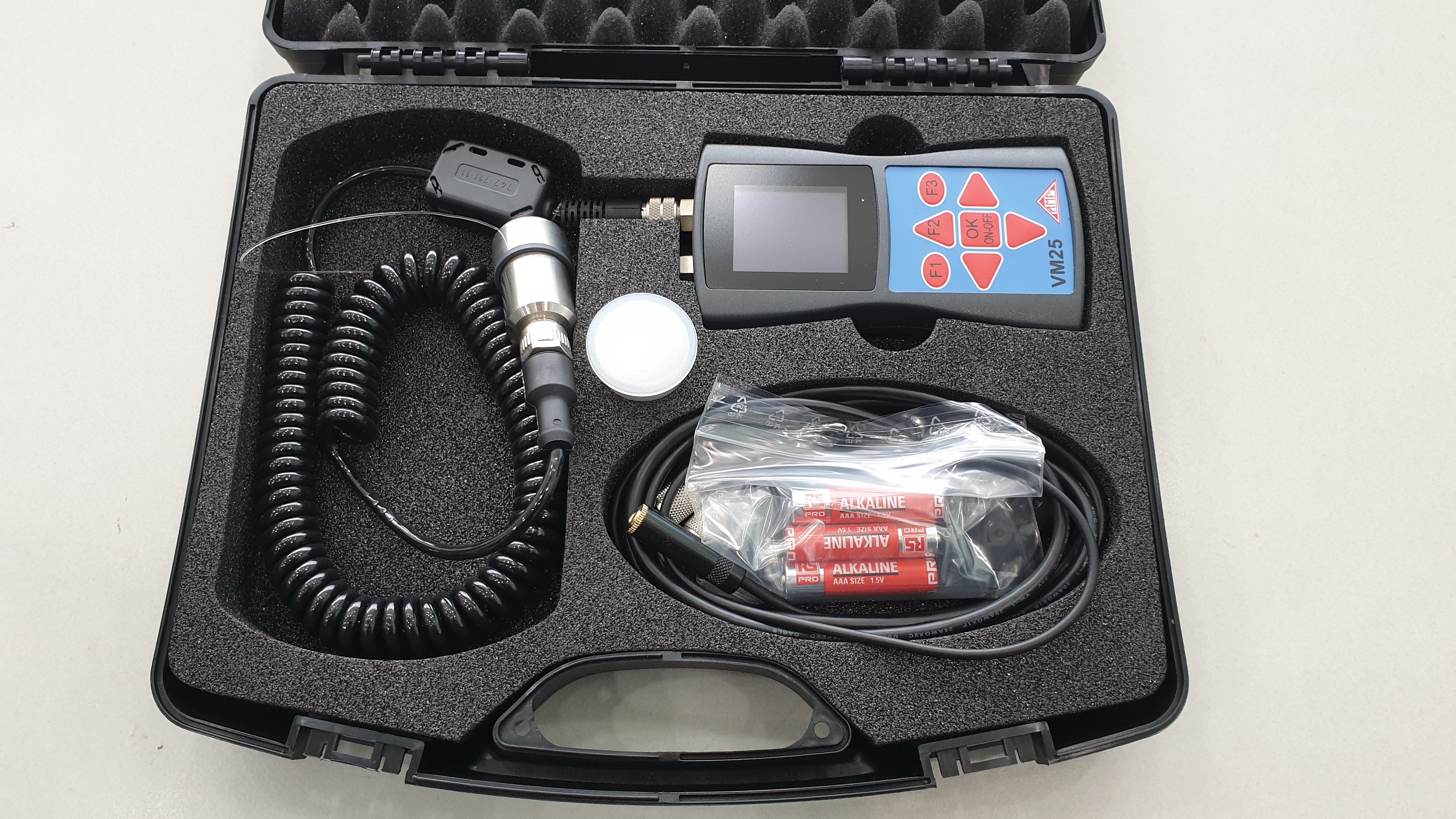

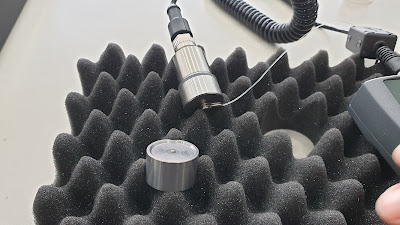

[VM25 진동계 실물 사진]

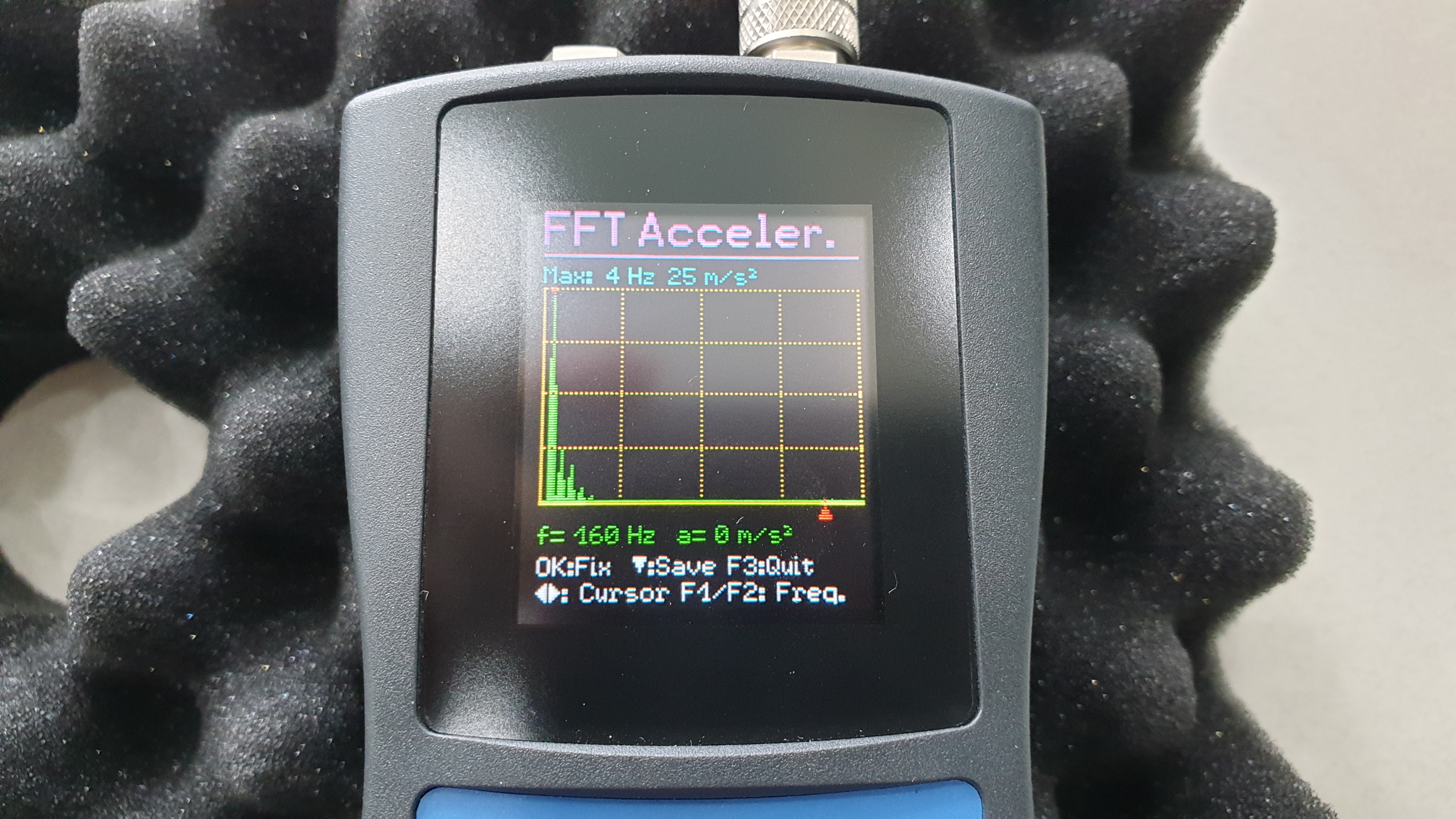

[VM25 진동계 특징] ● ISO 20816-1, ISO 10816-6, IEC 60034-14 등에 따른 회전 및 왕복 기계의 상태 감시. ● VDI 3832 등에 대한 롤러 베어링 상태 평가(VM24 및 VM25) ● 그래픽 트렌드 디스플레이(VM2x) ● 주파수 분석(VM25 / VM31) ● 레이저 포인터로 비접촉 회전 속도 측정(VM25) ● 적외선 온도 센서(VM25) ● 센서 베이스를 통한 VMID 포인트로 측정 지점 전자 식별 ● USB 인터페이스, MIMOSA 협약에 따른 측정 지점 관리 및 측정 데이터 보관용 PC 소프트웨어 ● 포켓 사이즈
[VM25 진동계 사양] ● 측정 채널 : 1ch ● 입력방식 : Low Power IEPE 타입 (KS94L, KS943L, KS82L) + VMID ● 측정 가속도 범위 : 0.1 ~ 240 m/s^2 ● 측정 속도 범위 : 0.1 ~ 1000 mm/s ● 측정 변위 범위 : 0.01 ~ 60 mm ● 측정 회전수 범위 : 1 ~ 9999 U/min ● 가속도 주파수 범위 : 0.2 Hz ~ 10 kHz ● 속도 주파수 범위 : 2 Hz ~ 1000 Hz ● 변위 주파수 범위 : 5 Hz ~ 200 Hz ● RMS 측정 : 가능 ● Peak 측정 : 가능 ● Crest factor 측정 : 가능 ● Bearing diagnostic coefficient K(t) : 가능 ● 주파수 분석 : 125 라인 FFT ● 해드폰 출력 : 가능 ● 측정 메모리 : 16,000 개, USB 인트페이스 ● 함께 제공 액세서리 : KS82L 진동 가속도센서 (가속도계) ● 옵션 : PC 소프트웨어 (VM2X), 250도 측정 옵션
[VM25 진동계 적용분야] ● 자동차, 항공기, 기차와 같은 수송기기를 비롯하여 컴퓨터, 오디오 등의 각종 전자제품 및 부품, 산업기기, 각종 플랜트, 지반과 건축물, 인체 진동 ● 각종 플랜트의 이상 진동감시 및 설비진단 ● 제품의 진동특성 연구와 신뢰성시험 및 출하검사 ● 불균형 진동계측 ● 대형 구조물의 내진동 연구 ● 공기 정화기기의 운전상태 감시 ● 진동공해의 조사 ● 파이프 또는 밸브 등의 누수탐지 ● 제품 운송사의 진동, 충격 계측 ● 차량의 승차감 연구 ● 스포츠 용품의 개발 ● 의료분야 ● 음향탐지기 등
** 휴대용 정밀 진동계 / 소음진동 FFT 분석기 / 가속도계 (진동센서, 가속도센서, Accelerometer) / 마이크로폰 (Microphone) / 임팩트해머 (Impact Hammer) / 가진기 (Shaker) / 광섬유 변위센서 / 힘센서 / 압력센서 / 소음계 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
