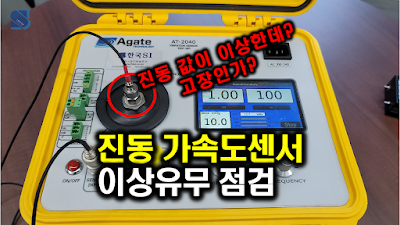

10mV/g 감도를 가진 진동 가속도센서 (가속도계) 독일 MMF사 KS78B 사용중 100 Hz ~ 300 Hz 범위에서 정상 진동 신호가 측정 되지 않는 듯 하여, 휴대용 정밀 검교정기 AT-2040 (A2AL, KOLAS 인증)을 이용하여 체크 및 점검을 해 보았습니다. [진동센서 (가속도센서, 가속도계) 이상유무 체크 및 점검 사진] [진동센서 (가속도센서, 가속도계) 이상유무 점검 장비 - 미국 Agate사 AT-2040] ● 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 테스트주파수) ● 가진 진폭 : 0 Hz ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 실테스트 진폭) ● 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 다운) ● 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p ● 주파수 단위 설정 가능 : Hz, CPM ● 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk) ● 6.9 kg의 가벼운 무게로 휴대성 뛰어남 ● 교정 주파수 파형 실시간 확인 ● 자동 주파수 교정 기능 ● IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장 ● 변위센서 (프록시미터) -24V proximity driver source, +24V source, 5-10V 파워 내장 ● 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등) ● 제조국 : 미국 ● A2LA 인증 장비 ● KOLAS 교정 인증 가능 (옵션) ** Agate사 다른 제품 : AT-2030 (기본 모델), AT-2050 (MEMS 센서 교정을 이한 파워 내장) *...

MEMS 소자를 이용하여 개발한 진동센서 (Vibration sensor, 가속도센서, 가속도계, Accelerometer)를 75 Hz (1g pk), 100 Hz (1g pk), 100 Hz (5g pk), 100 Hz (8g pk) 진동에서 각각 성능 테스트를 하는 영상입니다. [75 Hz (1g), 100 Hz (1g, 5g) 테스트 영상은 아래 링크 참조] https://blog.naver.com/suya309/222677847777 [테스트 사진] [사용 장비 - Agate AT-2040] ● 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 테스트주파수) ● 가진 진폭 : 0 Hz ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 테스트 진폭) ● 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 내려감) ● 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p ● 주파수 단위 설정 가능 : Hz, CPM ● 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk) ● 6.9 kg의 가벼운 무게로 휴대성 뛰어남 ● 교정 주파수 파형 실시간 확인 ● 자동 주파수 교정 기능 ● IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장 ● -24V proximity driver source, +24V source, 5-10V 파워 내장 ● 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등) ● A2LA 인증 장비 ● KOLAS 교정 인증 가능 (옵션) [AT-2040, AT-2035, AT-2030, AT-2050 진동센서 교정기를 이용한 응용...

진동센서 (변위센서, 속도센서, 가속도센서, 가속도계, 4-20mA 센서)를 교정할 수 있는 정밀 교정기 미국 Agate사의 AT-2040 구성품, 기능, 특징 등을 살펴 보았습니다. [AT-2040 진동센서 교정기 사진] [AT-2040 진동센서 교정기 특징] ● 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 ● 가진 진폭 : 0 Hz ~ 20 g pk / 0.1g 단위 변경 가능 ● 교정 센서 최대 무게 : 800 grams ● 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p ● 주파수 단위 설정 가능 : Hz, CPM ● 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk) ● 6.9 kg의 가벼운 무게로 휴대성 뛰어남. ● 교정 주파수 파형 실시간 확인. ● 자동 주파수 교정 기능. ● IEPE (ICP, CCLD, CCP 등), Charge, Proximity, 4-20 mA 파워 소스 내장 ● -24V proximity driver source, +24V source, 5-10V 파워 내장 ● 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등) ● A2LA 인증 ● KOLAS 교정 인증 가능 (옵션) [AT-2040 진동센서 교정기 사용 분야] ● 진동센서 교정 ● 가속도계 교정 ● 속도센서 교정 ● 변위센서(프록시미터, proximity probes) 교정 ● 4-20 mA transducer 교정 ● 4-20 mA vibration transmitters 교정 ● Proximity Probe 교정 ● 공장, 발전소, 보전반, 설비유지반, 설비관리 등 사용 ● 소음진동기술사, 진동관리자, 진동전문가 등 사용 ● 진동센서 개발 및 체크용으로 사용 ** 진동센서, 가속도센서, 가속도계,...

진동 가속도센서 (가속도계)를 사용하여 가속도 (acceleration) 뿐만아니라 변위 (displacement), 속도 (velocity) 신호도 측정이 가능한지 테스트를 해 보았습니다. [테스트 사진] [사용 장비] ● 진동 가속도센서 (가속도계, accelerometer) : HS 13A231 (1축, 100 mV/g, ± 50g, IEPE (ICP, CCLD, CCP, Isotron, Deltatron) 타입 ** 사용 가능한 진동센서 제조사 : MMF, YMC, Dytran, Kistler, PCB, ENDVECO, B&K (BKSV), IMI, CTC, SKF, Hansford, STI, TE, Omega, Honeywell, Wilcoxon, Onosokki, Sinocera, Ronds, Althensensors, ASC, DJB, Deltaohm, Picotech, Yokogawa 등 ● 소음진동 분석 하드웨어 : SpectraDAQ-200 (2채널 입력, 1채널 출력, 24bit분해능, 192kHz샘플링) ● 소음진동 분석 소프트웨어 : SpectraPLUS-SC (FFT 분석, FRF 분석, 옥타브분석, 타임레코딩 (wave 파일), 속도/변위 적분 기능, 후처리분석, 함수발생기능 등) ● 진동센서 교정기 : AT-2040 (가속도, 속도, 변위 발생, 5 Hz ~ 10 kHz 주파수 변경 (1Hz 단위), 0 ~ 20 g 진폭 변경 (0.1 g 단위), IEPE (ICP 등) 센서 감도 값 확인 가능, Charge 센서 감도 값 확인 가능, 4-20 mA 전류센서 체크, -24V / +24V 센서 전원 내장, 프록시미터 센서 체크 등) [변위, 속도 진동 측정 분야] ● 낮은 주파수 진동 발생 기계, 항공기, 군함, 자동차, 공작기계, 반도체장비, 배관, 건물, 소방장비 등 ● 저주파수 진동 발생 장비 등 ● 큰 건물 진동 등 ● 지반 진동 등 ** 변위, 속도, 가속도 측정에 필요한 소음진동분석기, 진동센서, 광섬유 변위센서, ...

가속도센서 (진동센서, 가속도계, accelerometer)와 오실로스코프 (Oscilloscope)를 이용하여 진동 값을 확인하는 영상입니다. [사용 장비] - 가속도센서 : YMC 122A100 (100 mV/g 감도, 50 g 측정범위) - 시그널컨디셔너 : YMC 8201T - 진동센서 교정기 : Agate AT-2040

50,000 g (0.1 mV/g 감도) 측정 범위를 가진 충격 가속도센서 (진동센서, 가속도계, Accelerometer)를 Agate사 AT-2040 (AT-2035, AT-2050, AT-2030도 사용 가능)으로 검교정을 해 보았습니다. 일반적인 가속도센서의 경우 5g, 10g, 50g, 500g 측정범위를 가지고 있으며, 이들 센서들은 159.2 Hz에서 1g를 발생하는 간이 교정기(B&K Type4294, YMC VC-01, MMF VC20, Spektra CV-01, Svantek SV 110, PCB 394C06, Endevo REF2520R)를 사용하여 검교정을 많이 하고 있습니다. 하지만, 간이 교정기를 사용하면 가속도센서의 측정범위가 10,000 g 이상일 때 검교정이 쉽지 않은 경우가 많이 있습니다. 이런 경우 AT-2030, AT-2035, AT-2040, AT-2050 교정기를 사용하면 검교정을 쉽게 할 수가 있습니다.

4-20 mA 트랜스미터(Transmitter) 교정 방법 with AT-2040 진동센서 교정기 전압 출력 타입이 아닌 4-20 mA 전류 출력 타입 센서를 보통 트랜스미터 (Transmittler) 라고 합니다. 4-20 mA 트랜스미터 진동센서는 보통 원거리 등의 신호를 손실 없이 컨트롤 하기가 쉽기 때문에 설비진단용으로 많이 사용 되고 있습니다. 그렇다면 트랜스미터가 정상적으로 작동하고 있는지는 어떻게 확인할 수 있을까요? 현장에서는 보통 " 24V 파워공급장치 + 지시계 + 진동 가진기 " 등을 구성하여 트랜스미터의 이상 유무를 체크 하고 있습니다. 그런데 이와 같은 방법은 휴대성, 공간성, 작업성 등 모든 부분이 떨어지기 때문에 분명 정확한 값을 체크 하기가 어려울 것입니다. 만약 잘못된 값을 가진 트랜스미터를 계속 그대로 사용 한다면 설비에 큰 데미지가 갈 것이며 그로 인해 끔찍한 결과가 벌어질 것입니다. 이런 문제점을 해결 할 수 있는 방법으로 휴대성, 공간성, 작업성, 정확성이 모두 뛰어난 장비를 사용하여 트랜스미터를 체크하고 교정하면 될 것입니다. AT-2040 은 " 24V 파워공급장치 + 지시계 + 진동 가진기 "를 모두 포함 하고 있으면서 무게는 6.9 kg인 정밀 휴대용 교정기 입니다. 그럼 어떻게 AT-2040으로 4-20 mA 트랜스미터 진동센서를 체크 하고 교정하는지 다음 영상으로 확인 해 보겠습니다. 진동센서 (가속도계, 가속도센서, 속도센서, 변위센서) 교정 관련 궁금하신 점 있으시면 언제든지 문의 부탁 드립니다.

미국 PCB사 3축 가속도계 (진동센서, 가속도센서) 케이블 010G50 Z축 BNC 커넥터 부분 수리 완료 후, 함께 사용하는 PCB사 356A01 3축 가속도계와 함께 Agate사 AT-2040 진동센서 교정기를 이용하여 이상유무와 감도 값을 체크 해 보았습니다. [케이블 고장 부분] [수리 완료] [수리 완료 케이블 체크를 위한 356A01 감도 값 테스트 with AT-2040]

가속도센서 (진동센서, 가속도계)의 감도 ( Sensitivity) 값을 모를 경우   어떻게 찾을 수 있을까? 1) 네이버, 구글 등에서 모델명으로 검색하면 스팩시트를 찾을 수가 있으며, 여기에서 일반적인 감도 값을 알 수가 있다. (일반적인 값으로, 정확하지가 않음, 비용 발생하지 않음) 2) 제조사 및 국내 대리점에 모델명과 시리얼번호를 알려주면, 센서 출하시 발행 된 검교정 성적서를 받을 수가 있다. (일반적으로 1년 이내 발행된 성적서이면 정확한 값이지만, 1년이 지난 성적서 이면 오차가 있을 수 있음, 비용 발생하지 않음) 3) 검교정 기관 (KRISS (한국표준과학연구원-대전), KTL (한국산업기술시험원-안산,서울,진주 등), HCT (에이치시티-이천), 교정기술원 (동탄) 등) 에 의뢰하여 새로운 성적서를 발급 받는다. (가장 정확한 감도 값을 사용 할 수가 있음, 시간 및 비용 발생) 4) 가속도센서 (진동센서, 가속도계)의 간이 or 포트블 교정기를 이용하여 감도 값을 찾을 수가 있다. (정확한 교정기를 사용할 경우 현장에서 가장 빠르고 신뢰성 있는 감도 값을 찾을 수가 있음, 초기 구매 비용 발생 하지만 시간 절약) ** 4)번 포트블교정기(AT-2040)를 이용하여 새로운 감도 값 찾는 영상 **

 AT-2050 진동센서 정밀 교정기 (Accelerometer Test System​) AT-2050 은 차세대 휴대용 진동센서 교정기 및 셰이커 테이블로   외부 전력 공급장치 (ICP, IEPE, CCLD 등 파워앰프)   없이 다양한 진동 및 모션 센서의 정밀 교정을 할 수가 있습니다 . [특징] -  IEPE (ICP, CCLD, Deltatron) 전원 내장 - Charge 전원 내장  - Sensor simuation 가능 - Automatic mass load correction - Dual USB ports ​ [적용 분야] - 진동센서 (가속도계, 속도센서, 변위센서 (Proximity probes ans drivers) 교정 - 케이블 troubleshooting - Vibration signal simulation ​ [스팩] ** 유사 제품 : AT-2030, AT-2035, AT-2040 TMS 9100D, 9110D, 9200D, 9210D, 9100C, PCB 394C06, MMF VC20, VC21, VC120, HI 813, HI 813, API 670, GJX-3, HN-1G, SPEKTRA CV-01, CV-10, Bently Nevada TK3-2E, IMI 699A07, 699B02, SVANTEK SV 110, SV 258, SV 111, [한국SI] 음향소음진동솔루션 Tel : 02-6348-3500 Mail : hksi@hksi.co.kr Web : www.hksi.co.kr
