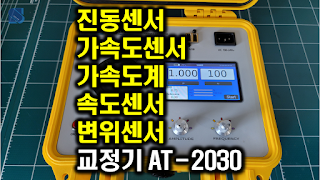

진동센서, 가속도센서, 가속도계, 속도센서, 변위센서를 개발, 교정, 검증, 체크, 검사 할 수 있는 정밀 교정기 AT-2030 작동 테스트 영상입니다. (주파수 및 진폭 간극 등 테스트) [AT-2030 진동센서, 가속도센서, 가속도계, 속도센서, 변위센서 교정기 실물 테스트 사진] [KOLAS 교정성적서] [AT-2030 진동센서, 가속도센서, 가속도계, 속도센서, 변위센서 교정기 특징] - 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 - 가진 진폭 : 0 Hz ~ 20 g pk / 0.1g 단위 변경 가능 - 교정 센서 최대 무게 : 800 grams - 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p - 주파수 단위 설정 가능 : Hz, CPM - 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk) - 6.9 kg의 가벼운 무게로 휴대성 뛰어남. - 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등) - A2LA 인증 - KOLAS 교정 인증 가능 (옵션) [AT-2030 교정기 적용 분야] - 진동센서 (가속도센서, 가속도계, 속도센서) 개발, 교정, 검증, 체크, 검사 - 변위센서(프록시미터, proximity probes) 교정, 검증, 체크, 검사 - 발전소, 보전반, 설비유지반, 설비관리팀에서 진동센서 체크 및 검사용으로 사용 - 소음진동기술사, 진동관리자, 진동전문가 등 사용 ** 진동센서, 가속도센서, 가속도계, 변위센서, 속도센서, 프록시미터 (proximity probes) 등 개발, 교정, 검정, 체크, 검사를 위한 정밀 교정기 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!

10mV/g 감도를 가진 진동 가속도센서 (가속도계) 독일 MMF사 KS78B 사용중 100 Hz ~ 300 Hz 범위에서 정상 진동 신호가 측정 되지 않는 듯 하여, 휴대용 정밀 검교정기 AT-2040 (A2AL, KOLAS 인증)을 이용하여 체크 및 점검을 해 보았습니다. [진동센서 (가속도센서, 가속도계) 이상유무 체크 및 점검 사진] [진동센서 (가속도센서, 가속도계) 이상유무 점검 장비 - 미국 Agate사 AT-2040] ● 가진 주파수 : 5 Hz ~ 10,000 Hz / 1Hz 단위 변경 가능 (2 Hz ~ 11,000 Hz 테스트주파수) ● 가진 진폭 : 0 Hz ~ 20 g pk / 0.1g 단위 변경 가능 (20 g pk 이상 실테스트 진폭) ● 교정 센서 최대 무게 : 800 grams (이상 가능, 단 가진 진폭 다운) ● 가속도, 속도, 변위 단위 설정 가능 : g pk, g RMS, m/s^2 pk, m/s^2 RMS, mm/s pk, mm/s RMS, in/s pk, in/s RMS, mils p-p, um p-p ● 주파수 단위 설정 가능 : Hz, CPM ● 건전지 (배터리) 사용 - 충전 방식 : 12 시간 (100 gram payload, 100 Hz 1g pk) ● 6.9 kg의 가벼운 무게로 휴대성 뛰어남 ● 교정 주파수 파형 실시간 확인 ● 자동 주파수 교정 기능 ● IEPE (ICP, CCLD, CCP, Isotron, Deltatron 등), Charge, Proximity, 4-20 mA 파워 소스 내장 ● 변위센서 (프록시미터) -24V proximity driver source, +24V source, 5-10V 파워 내장 ● 마운팅 액세서리 기본 포함 (10-32, 1/4-28, 2-56, 6/32 나사 등) ● 제조국 : 미국 ● A2LA 인증 장비 ● KOLAS 교정 인증 가능 (옵션) ** Agate사 다른 제품 : AT-2030 (기본 모델), AT-2050 (MEMS 센서 교정을 이한 파워 내장) *...

50,000 g (0.1 mV/g 감도) 측정 범위를 가진 충격 가속도센서 (진동센서, 가속도계, Accelerometer)를 Agate사 AT-2040 (AT-2035, AT-2050, AT-2030도 사용 가능)으로 검교정을 해 보았습니다. 일반적인 가속도센서의 경우 5g, 10g, 50g, 500g 측정범위를 가지고 있으며, 이들 센서들은 159.2 Hz에서 1g를 발생하는 간이 교정기(B&K Type4294, YMC VC-01, MMF VC20, Spektra CV-01, Svantek SV 110, PCB 394C06, Endevo REF2520R)를 사용하여 검교정을 많이 하고 있습니다. 하지만, 간이 교정기를 사용하면 가속도센서의 측정범위가 10,000 g 이상일 때 검교정이 쉽지 않은 경우가 많이 있습니다. 이런 경우 AT-2030, AT-2035, AT-2040, AT-2050 교정기를 사용하면 검교정을 쉽게 할 수가 있습니다.

 AT-2050 진동센서 정밀 교정기 (Accelerometer Test System​) AT-2050 은 차세대 휴대용 진동센서 교정기 및 셰이커 테이블로   외부 전력 공급장치 (ICP, IEPE, CCLD 등 파워앰프)   없이 다양한 진동 및 모션 센서의 정밀 교정을 할 수가 있습니다 . [특징] -  IEPE (ICP, CCLD, Deltatron) 전원 내장 - Charge 전원 내장  - Sensor simuation 가능 - Automatic mass load correction - Dual USB ports ​ [적용 분야] - 진동센서 (가속도계, 속도센서, 변위센서 (Proximity probes ans drivers) 교정 - 케이블 troubleshooting - Vibration signal simulation ​ [스팩] ** 유사 제품 : AT-2030, AT-2035, AT-2040 TMS 9100D, 9110D, 9200D, 9210D, 9100C, PCB 394C06, MMF VC20, VC21, VC120, HI 813, HI 813, API 670, GJX-3, HN-1G, SPEKTRA CV-01, CV-10, Bently Nevada TK3-2E, IMI 699A07, 699B02, SVANTEK SV 110, SV 258, SV 111, [한국SI] 음향소음진동솔루션 Tel : 02-6348-3500 Mail : hksi@hksi.co.kr Web : www.hksi.co.kr
