진동센서 13A121 가속도계, 가속도센서

-
이미지
  HS 13A121 진동센서 는 범용 가속도계 (accelerometer, 가속도센서) 로 #압전소자, 전압 출력형 (IEPE, ICP)에 의해 설계 됩니다. HS 일반 진동센서는 제품 구조의 진동시험, 진동제어, 낙하시험, 품질보증, 진동모달 시험 등에 적용 됩니다. ​ HS 13A121 진동센서 (가속도계) 사양표 Specification ENGLISH: SI: 진동센서 (가속도계) 성능 (Performance) 감도 (Sensitivity) (±10 %) 10 mV/g 1.02 mV/(m/s²) 측정범위 (Measurement Range) ±500 g pk ±4900 m/s² pk 주파수 범위 (Frequency Range) (±5 %) 3 to 10000 Hz 3 to 10000 Hz 주파수 범위 (Frequency Range) (±1 dB) 2 to 12000 Hz 2 to 12000 Hz 공진 주파수 (Resonant Frequency) ≤40 kHz ≤40 kHz 분해능 (Broadband Resolution) 0.0025 g rms 0.025 m/s² rms 선형성 (Non-Linearity) ≤1 % ≤1 % 가로방향 감도 (Transverse Sensitivity) ≤5 % ≤5 % 진동센서 (가속도계) 사용 환경 (Environmental) 최대 충격 범위 (Overload Limit) (Shock) ±10000 g pk ±98000 m/s² pk 사용 온도 범위 (Temperature Range) (Operating) -40 to +250 °F -40 to +121 °C 진동센서 (가속도계) 전기 사양 (Electrical) 인가 전압 (Excitation Voltage) 18 to 28 VDC 18 to 28 VDC 인가 정전류 (Constant Current Excitation) 2 to 10 mA 2 to 10 mA 출력 바이어스 전압 (Output Bias Voltage) 9.5 to 12.5 VDC 9.5 to 12.5 ...
댓글 쓰기
자세한 내용 보기

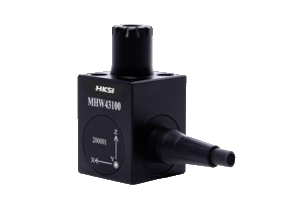

마이크로폰과 3축 가속도계 결합 일체형 센서 HW43100

-
이미지
소음과 3축 방향 진동 동시 측정 센서 Integrated Acoustic Accelerometer HW43100 특정한 위치에서 마이크로폰과 진동 가속도센서를 별도로 사용할 경우 소음과 진동 데이터 획득에 오류가 있을 수 있습니다. 이것을 해결 하기 위해 개발된 신개념 소음진동 일체형 센서 입니다. 이 센서는 3축 가속도센서와 자유음장형 마이크로폰으로 구성되어 있습니다. [특징] ● 진동 감쇠 기능 추가된 마이크로폰 ● 초저소음 밀도 (Ultra low noise density) ● 장기적인 안정성 (Long term stability) ● 낮은 전력 소비량 (Low power consumption) ● 온도 특성에 뛰어남 (Excellent temperature characteristics) ● 탄화 알루미늄 케이스 [일반 사양] ● 사이즈 : length × width × height (25mm × 25mm × 47.6mm) ● 무게 : 58 gram (케이블 제외) ● 케이블 : 두께 5mm, 6가닥 차폐형, 2m 기본 (커스터마이징 가능) ● 진동 가속도센서 온도 특성 : - 40 ℃ ~ 125 ℃ ● 마이크로폰 온도 특성 : - 40 ℃ ~ 80 ℃ ● 파워 : 5 ~ 13 VDC [진동 가속도센서 (가속도계) 사양] ● 감도 : 20 mV/g ● 측정 범위 : 100 g ● 주파수 범위 : DC ~ 2 kHz (X, Y, Z) ● 정확도 : 17 mg ● 마운팅 : M5 [마이크로폰 사양] ● 감도 : 2.5 mV/Pa ● 주파수 범위 : 20 ~ 20,000 Hz ● 센서 지름 : 13.2 mm ** MMF, YMC, Dytran, Kistler, PCB 진동센서 (가속도센서, 가속도계, Accelerometer), GRAS, PCB, B&K 마이크로폰 (Microphone), 소음진동분석기, 소음계, 가진기, 임팩트해머, 센서교정기, 연결 케이블 등 선정 및 기술적인 도움이 필요하시면 하기 문의처로 연락 부탁드립니다!
댓글 쓰기
자세한 내용 보기

가속도센서 143A10 (3축, 10 mV/g, 500g 범위)

-
이미지
Model : YMC 143A10 3축 가속도센서 (진동센서, 가속도계) [특징] - 3축 방향 진동 동시 측정 - IEPE 타입 (ICP, CCLD, Deltatron, Isotron) - 높이가 낮은 형태 - 2개 나사 이용한 설치 방법 [스팩] 모델 (Model) 143A10 감도 (Sensitivity) 10 mV/g 측정 범위 (Measurment Range) +/- 500 g pk 분해능 (Resolution) 2.5 mg (rms) 주파수 범위 (Frequency Range) 1 ~ 5,000 Hz (+/-10%) / 0.5 ~ 6,000 Hz (+/-10%) 공진주파수 (Resonant Frequency) 20 kHz 온도 범위 (Temperature Range) - 40 ~ + 121 ℃ 센싱 소자 (Sensing Element) Ceramic (Shear) 연결 커넥터 (Output Connect) 1/4-28 하우징 재료 (Housing Material) Stainless Steel 실링 (Sealing) Epoxy Glue 무게 (Weight) 40 gram 사이즈 (Size) 25.4 x 22 x 11 mm 마운팅 (Mounting) 2-Φ2.5
댓글 쓰기
자세한 내용 보기

가속도센서 (진동센서, 가속도계) YMC 141A100 3축 보급형 저가형

-
이미지
YMC 141A100 보급형 3축 가속도센서 (진동센서, 가속도계) 1. 특징 IEPE (ICP, CCLD, Deltatron, Isotron) 타입의 소형 및 정밀급 3축 가속도센서 (진동센서, 가속도계)로 설비 기계, 자동차, 항공기, 선박 등의 진동 측정 및 분석 연구용으로 사용 2. 사진 3. 사양  감도 (Sensitivity)  100 mV/g  측정범위 (Measurment Range)  +/- 50 g pk  분해능 (Resolution)  1 mg (rms)  주파수 범위 (Frequency Range)  0.5 Hz ~ 5 kHz (+/- 10%)  공진점 (Resonant Frequency)  25 kHz  온도범위 (Temperature Range)  -40 ~ +121 도  센싱 소자 (Sensing Element)  세라믹 (Ceramic / Shear)  연결 커넥터 타입 (Output Connect)  1/4-28 4pin  외관 재질 (Housing Material)  Stainless Steel  실링 (Sealing)  welding  무게 (Weight)  19.5 g  사이즈 (Size)  14 * 14 * 14 mm  마운팅 (Mounting)  M5 ** 제조사별 비슷한 사양 (100 mV/g 감도)의 3축 가속도센서 제품 ** PCB : 356A15, 356A32, 356A45, J356A45, 354C03, TLD356A16, TLD356A15, HT356A15, 356A14, 356B41, TLD339A37, 354A05, 356A22, TLD356A14, TLD356A32, M354A05, TLDM354C03, HTTLD356A15, TLD354C03 B&K :...
